46
HR
s„-” (vidi sl. S). Okrenite priključak
u smjeru kazaljke na satu kako biste
ga fi ksirali.
T
5
33
 Skinite zaštitni poklopac s priključka
za plin
33
.
 Sada povežite dovod zaštitnog
plina, uključujući reduktor tlaka (nije
uključen u isporuku) na priključak
za plin
33
(vidi sl. T). Zaštitni plin
je potreban, osim ako se ne koristi
punjena žica s integriranim, fi ksnim
zaštitnim plinom. Ako je potrebno,
obratite pažnju i na upute za vaš
reduktor tlaka (nisu uključene u ispo-
ruku). Sljedeća formula može se
koristiti kao približna vrijednost za
podešavanje protoka plina:
Promjer žice u mm x 10 =
protok plina u l/min
za žicu od 0,8 mm postoji npr.
vrijednost od oko 8 l/min.
 Prilagodba uređaja za
zavarivanje punjene žice
bez zaštitnog plina
Ako koristite punjenu žicu s integriranim
zaštitnim plinom, vanjski zaštitni plin ne
treba dovoditi.
 Prvo priključite utikač
32
na spoj
koji je označen s „-”. Okrenite ga
usmjeru kazaljke na satu kako biste
ga fi ksirali. Ako imate dvojbe,
upitajte stručnjaka.
 Sada spojite paket crijeva s izravnim
priključkom
10
na odgovarajući pri-
ključak. Pričvrstite spoj učvršćivanjem
prstena za pričvršćivanje
38
u smjeru
kazaljke na satu.
 Zatim spojite kabel za masu
4
na
odgovarajući spoj označen s „+”
usmjeru kazaljke na satu da biste
ga fi ksirali.
 Umetanje žice za
zavarivanje
 Deblokirajte i otvorite poklopac
dodavača žice
1
, tako da debloki-
ranu tipku gurnete prema gore.
 Deblokirajte jedinicu koluta, tako da
držač koluta
27
okrenete u smjeru
kretanja kazaljke na satu (vidi sl. C).
 Izvucite držač koluta
27
od osovine
(vidi sl. C).
Napomena: Molimo, pazite na to, da
se kraj žice ne oslobodi i da se zbog
toga kolut samostalno ne odmota. Kraj
žice smije se osloboditi tek za vrijeme
montaže.
 Raspakirajte potpuno kolut žice za
zavarivanje
15
, tako da se ovaj može
bez problema odmotati. Ali nemojte
još uvijek osloboditi kraj žice.
 Postavite kolut žice na osovinu.
Obratite pažnju da se kolut na strani
provoda žice
29
odmota (vidi sl. D).
 Postavite opet držač koluta
27
izaključajte ga tako da ga pritisnete
i okrenete u smjeru kazaljke na satu
(vidi sl. G).
 Otpustite vijak za namještanje
25
izakrenite ga prema dolje (vidi sl. H).
Zavarivanje postupkom MIG

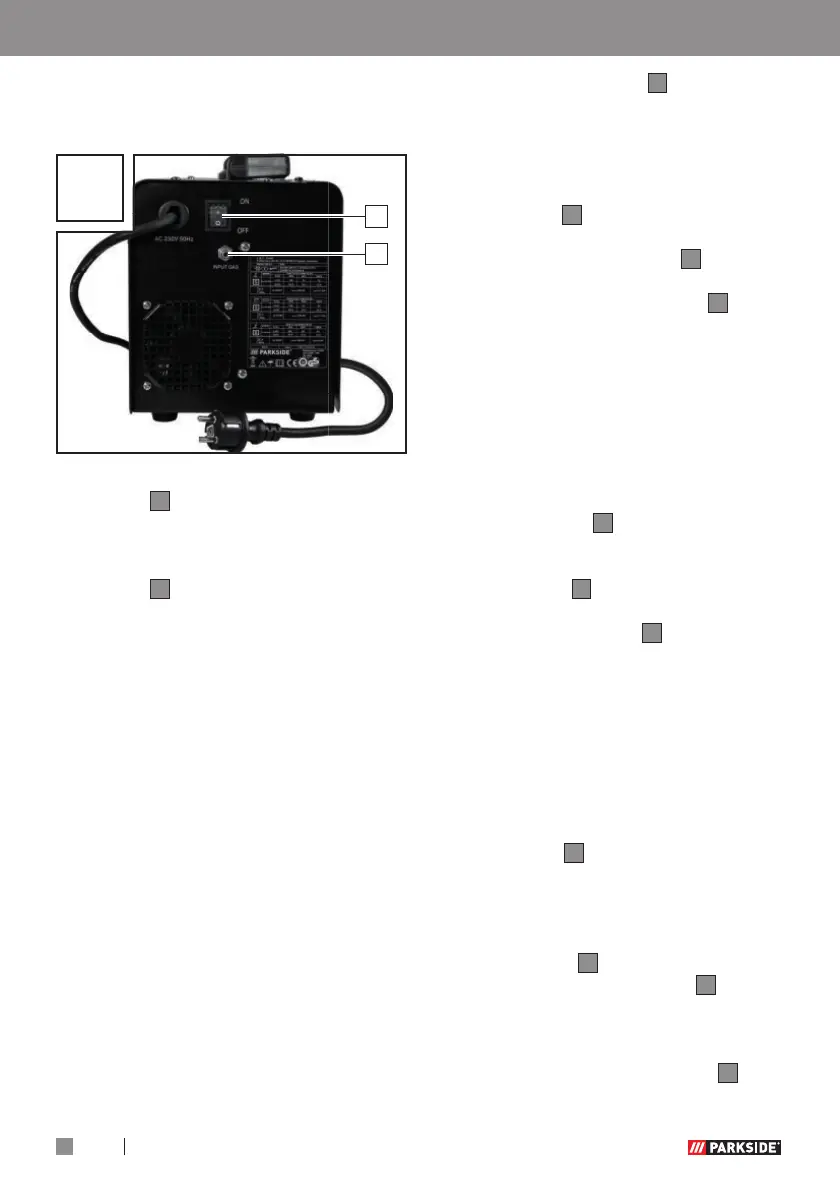

Parkside PMSG 200 A1 Specifications

General

Welding current I2	200 A
Electrode diameter	1.6 - 4.0 mm
Protection class	IP21S
Duty cycle	60% at 200 A
Input voltage	230 V / 50 Hz
Output current range	20 - 200 A
