 Prije puštanja u rad
 Izvadite sve dijelove iz ambalaže
iprovjerite jesu li aparat za zavari-
vanje ili sastavni dijelovi oštećeni.
Ako je to slučaj, nemojte upotreblja-
vati aparat za zavarivanje. Obratite
se proizvođaču na navedenu adresu
servisa.
 Uklonite zaštitne folije i ostalu tran-
sportnu ambalažu.
 Provjerite je li isporuka potpuna.
 Montaža
 Montaža štitnika za
zavarivanje
 Stavite tamno staklo za zavarivanje
20
s natpisom prema gore u tijelo štit-
nika
19
(vidi sl. C). Ako je potrebno,
lagano pritisnite prednju stranu sta-
kla, dok ne sjedne na svoje mjesto.
Natpis tamnog stakla za zavarivanje
20
mora sada biti vidljiv s prednje
strane zaštitnog stakla.
 Gurajte ručku
21
iznutra u odgova-
rajuću udubinu tijela štitnika, dok ne
uskoči (vidi sl. D).
 Zavarivanje
postupkomMIG
UPOZORENJE
Izbjegavajte opasnost od
električnog udara, ozljeda ili oštećenja.
Prije bilo kakvog održavanja ili pripre-
mnih radova, izvucite mrežni utikač iz
mrežne utičnice.
Napomena: Ovisno o primjeni potrebne
su različite žice za zavarivanje. S ovim
uređajem mogu se koristiti žice za zava-
rivanje promjera 0,6–1,0 mm.
Valjak pomicanja, sapnica zavarivanja
i presjek žice moraju uvijek odgovarati
jedan drugome. Uređaj je prikladan za
valjke žice do maksimalno 5000 g.
Koristite aluminijsku žicu za zavarivanje
aluminija, a čeličnu žicu za zavarivanje
čelika i željeza.
 Prilagodba uređaja za
zavarivanje masivne žice
zaštitnim plinom

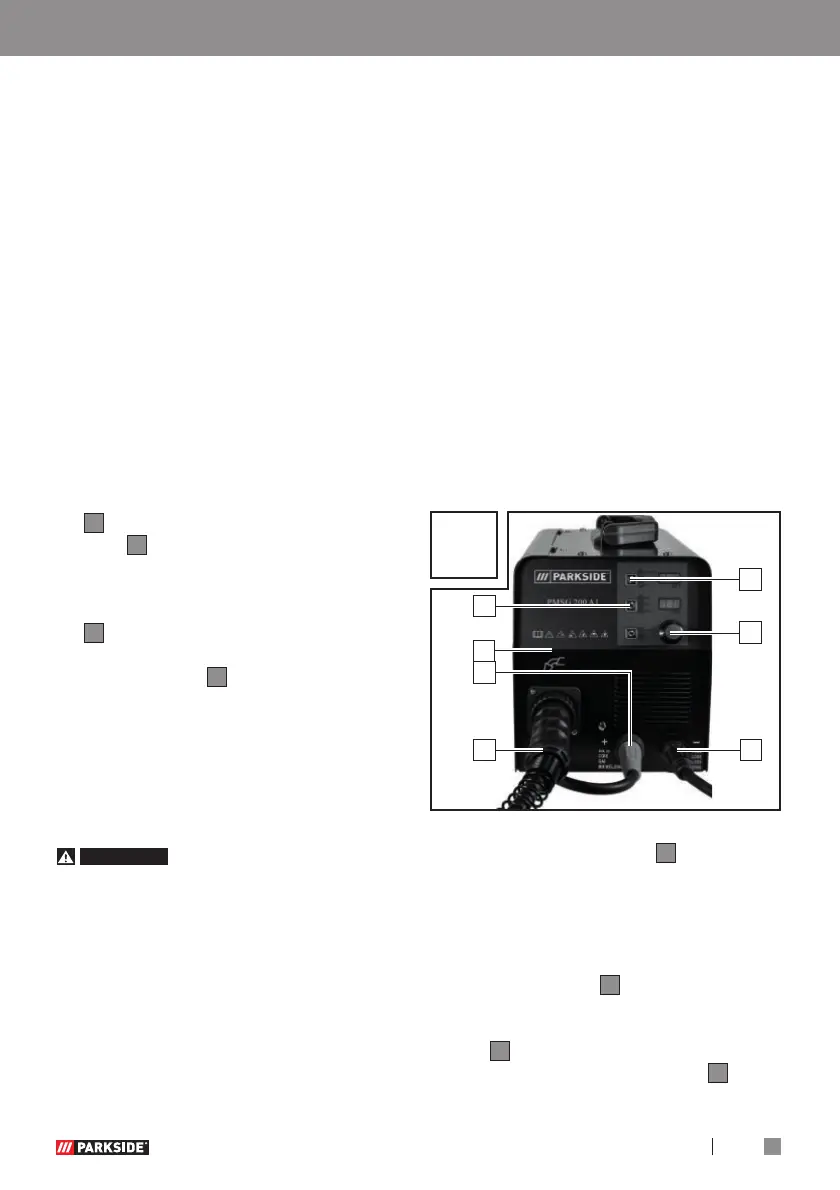

Ispravni spojevi za zavarivanje masivne
žice pri uporabi zaštitnog plina prika-
zani su na slici S. Kad koristite isporu-
čenu masivnu aluminijsku žicu, argon
(koji nije uključen u opseg isporuke)
mora se koristiti kao zaštitni plin.
S
10 4
35
36
6
32
 Najprije spojite utikač
32
na priklju-
čak s oznakom „+” (vidi sl. S). Okre-
nite ga u smjeru kazaljke na satu
kako biste ga fi ksirali. Ako imate
dvojbe, upitajte stručnjaka.
 Sada spojite paket crijeva s izrav-
nim priključkom
10
na odgovarajući
spoj (pogledajte sl. S). Pričvrstite spoj
učvršćivanjem prstena za pričvršćiva-
nje
38
u smjeru kazaljke na satu.
 Zatim spojite kabel za masu
4
na
odgovarajući priključak označen
38
Prije puštanja u rad / Montaža / Zavarivanje postupkom MIG
