Parkside PMSG 200 A1 User Manual

107DE/ AT / CH
Y

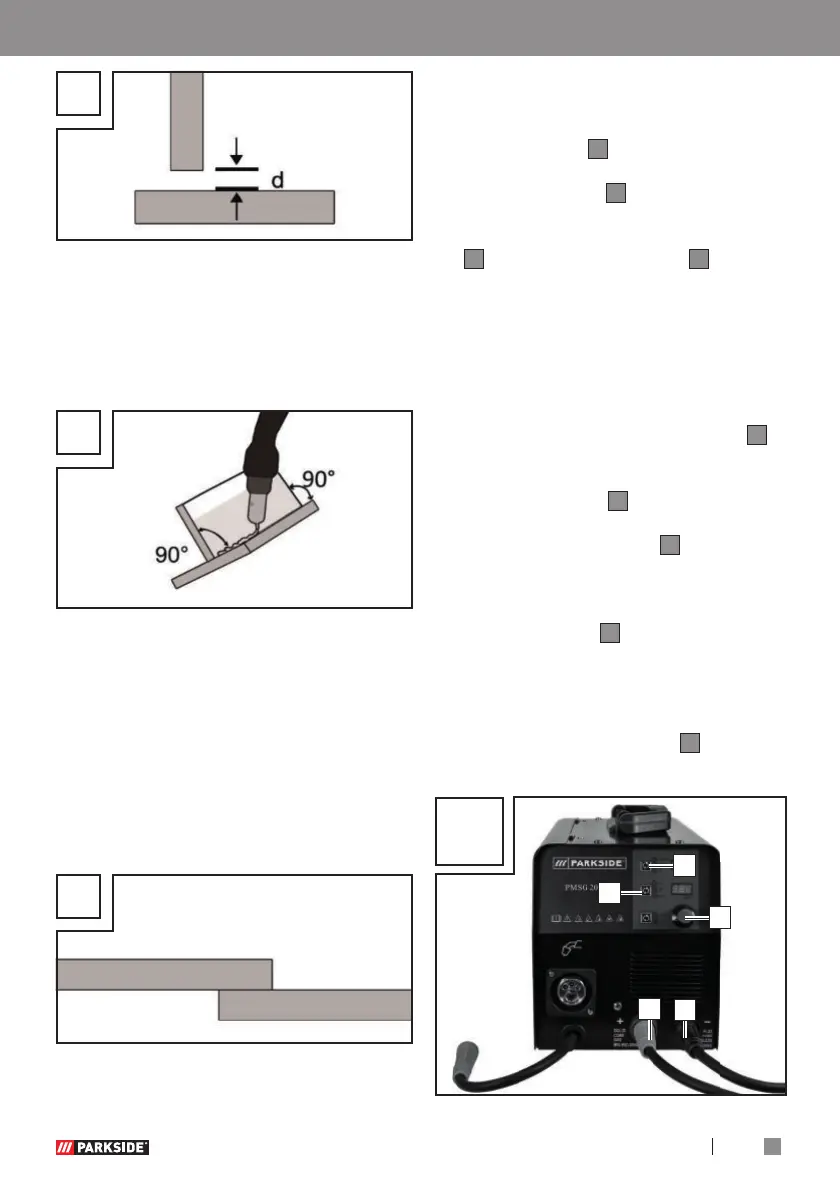

Bei stärkeren Materialien ist sie jedoch
nicht mehr zweckmäßig. In diesem Fall
ist es besser, eine Verbindung wie in
Abbildung X vorzubereiten, bei der die
Kante einer Platte angeschrägt wird.
Z
Überlappungsschweißverbindungen
Die gebräuchlichste Vorbereitung ist
die mit geraden Schweißkanten. Die
Schweißung lässt sich durch eine normale
Winkelschweißnaht lösen. Die beiden
Werkstücke müssen, wie in Abbildung AB
gezeigt, so nah wie möglich aneinander
gebracht werden.
AB
 MMA-Schweißen
 Stellen Sie sicher, dass der
Hauptschalter
5
auf Position
„O“ („OFF“) gestellt ist bzw. dass
der Netzstecker
3
nicht in die
Steckdose eingesteckt ist.
 Schließen Sie den Elektrodenhalter
34
und die Masseklemme
4
am
Schweißgerät an, wie in Abbildung
AC gezeigt. Beachten Sie hierzu
auch die Angaben des
Elektrodenherstellers.
 Legen Sie gemäß der Vorgaben
geeignete Schutzkleidung an und
bereiten Sie ihren Arbeitsplatz vor.
 Schließen Sie die Masseklemme
4
an das Werkstück an.
 Klemmen Sie die Elektrode in den
Elektrodenhalter
34
.
 Schalten Sie das Gerät ein, indem
Sie den Hauptschalter
5
auf
Position „I“ („ON“) stellen.
 Wählen Sie den Modus "MMA"
durch Betätigen der Wahltaste
Schweißmodus
35
, bis das
Indikatorlämpchen neben "MMA"
leuchtet.
 Stellen Sie den Schweißstrom mit
dem Drehschalter für
Schweißstromeinstellung
6
je nach
verwendeter Elektrode ein.
Inbetriebnahme / MMA-Schweißen
AC
34
4
35
36
6

Parkside PMSG 200 A1 Specifications

General

Welding current I2	200 A
Electrode diameter	1.6 - 4.0 mm
Protection class	IP21S
Duty cycle	60% at 200 A
Input voltage	230 V / 50 Hz
Output current range	20 - 200 A
