77RS

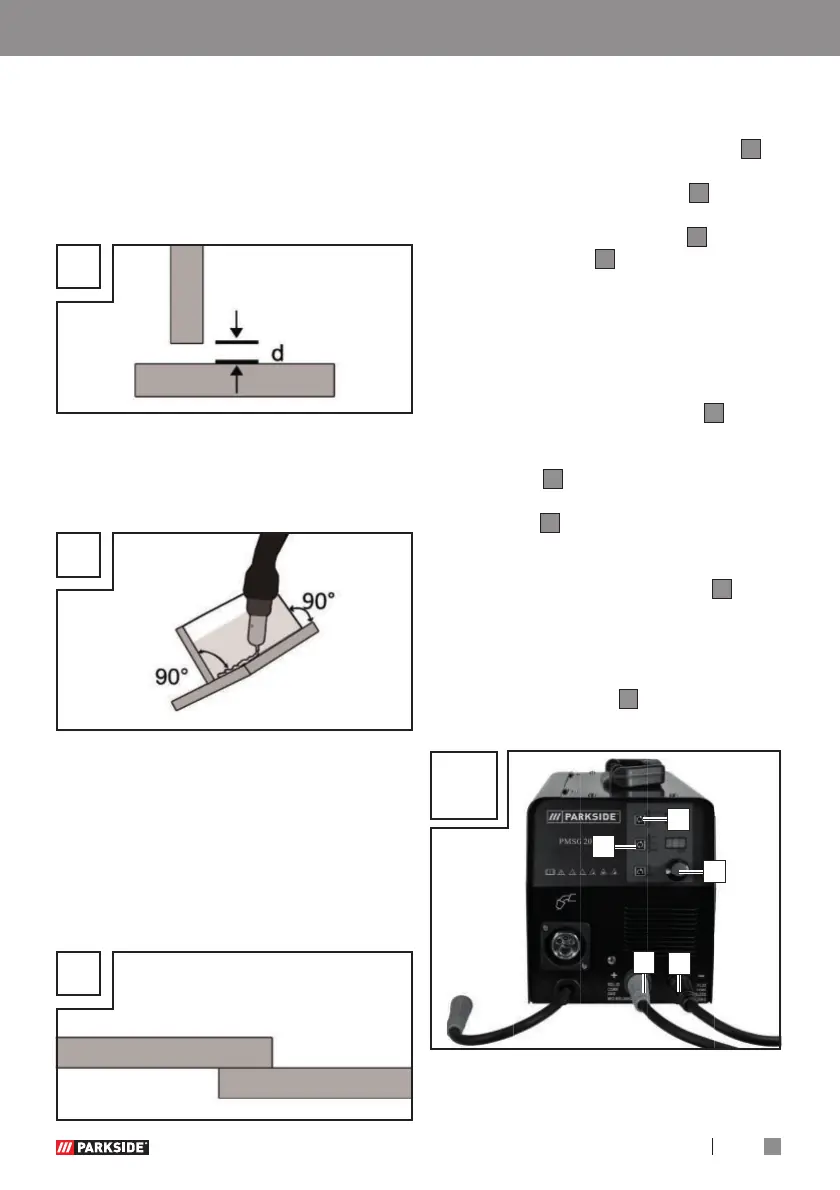

Zavareni spojevi u unutrašnjem
uglu
Priprema ovog zavarenog spoja je
veoma jednostavna i izvodi se kod
debljina do 5 mm. Dimenzija „d“ mora
biti svedena na minimum i u svakom
slučaju mora biti manja od 2 mm (sl. Y).
Y
Međutim, ovo nije priklano za deblje
materijale. U tom slučaju je bolje pripre-
miti spoj kao što je prikazano na slici X,
u kom je ivica ploče iskošena.
Z
Preklopljeni zavareni spojevi
Najčešć a predobrada je sa ravnim
ivicama. Zavarivanje se može obaviti
normalnim ugaonim varnim šavom.
Oba radna komada moraju biti što
bliža jedan drugom, kao što je prika-
zano na slici AB.
AB
Zavarivanje MMA
postupkom
Uverite se da je glavni prekidač
5
postavljen u položaj „O“ („OFF“),
odnosno da mrežni utik
3
nije
uključen u utičnicu.
Priključite držač elektroda
34
iste-
zaljku za masu
4
na aparat za
zavarivanje, kao što je prikazano na
slici AC. Pridržavajte se i uputstava
proizvođača elektroda.
Obucite odgovarajuću zaštitnu
odeću u skladu sa uputstvom i pripre-
mite svoje radno mesto.
Priključite stezaljku za masu
4
na
radni komad.
Pričvrstite elektrodu u držač
elektrode
34
.
Uključite aparat tako što ćete glavni
prekidač
5
postaviti u položaj „I“
(„ON“).
Izaberite režim „MMA“ preko tastera
za izbor režima zavarivanja
35
, tako
da indikatorska lampica pokazuje
„MMA.
Podesite struju zavarivanja uz pomoć
okretnog dugmeta za podešavanje
struje zavarivanja
6
u zavisnosti od
elektrode koju koristite.
AC
34
4
35
36
6
Napomena: Okvirne vrednosti
za podešavanje struje zavarivanja
Puštanje u rad / Zavarivanje MMA postupkom
