Guía de usuario y de instalación del CONTROLADOR INTELLIBRITE
®
6
VIVO NEUTRO TIERRA
Controlador IntelliBrite
CAJA DE SALIDA
CAJA CONEXIONES
LUCES
TIERRA
NEUTRO
VIVO
TIERRA
NEUTRO
CABLE VIVO CONMUTADO
TIERRA OPCIONAL
CONDUCTO DE PVC (o RÍGIDO)
CAJA DE SALIDA METÁLICA
SOLAMENTE
VIVO
NEUTRO
22.3 PULG. CÚBICAS
COMO MÍNIMO
CABLE VIVO CONMUTADO
FUSIBLE
TABLERO DE
CIRCUITOS DE
ALIMENTACIÓN
ELÉCTRICA
PANEL DE
CONTROL
FRONTAL
ENERGÍA DE CA (DISYUNTOR)
TIERRA

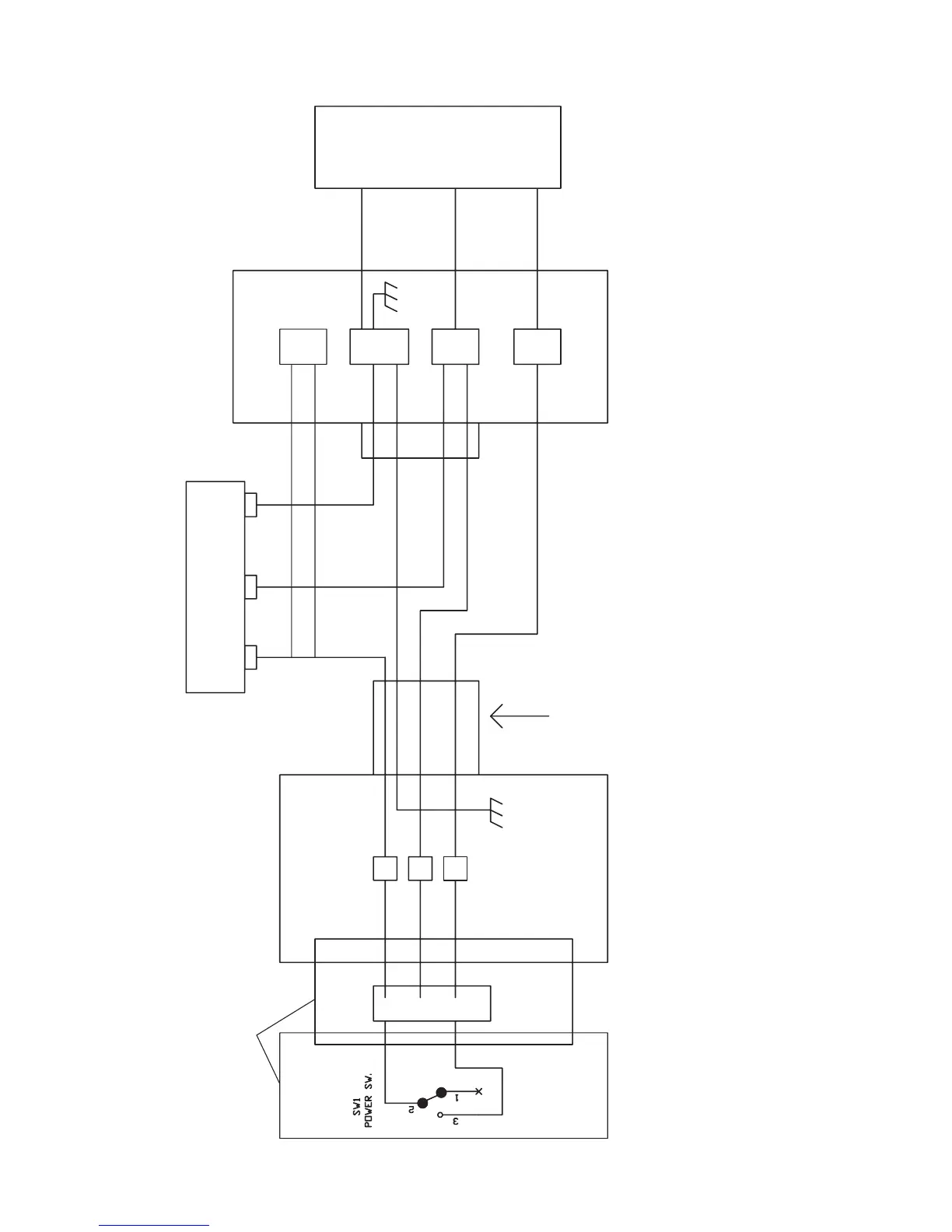

Diagrama de conexión de cables del controlador IntelliBrite
¡IMPORTANTE! Cuando instale luces LED y para paisajismo IntelliBrite de
12 VCA, conecte las luces a la salida secundaria de 12 VCA del transformador
reductor y luego conecte el controlador IntelliBrite a la entrada primaria de
120 VCA del transformador reductor.
