Pentair IntelliBrite User Guide

Guide d’installation et d’utilisation du RÉGULATEUR INTELLIBRITE
®
L
N
IntelliBrite
IntelliBrite
Transformateur
ROUGE
NOIR
BLANC/BLEU
7

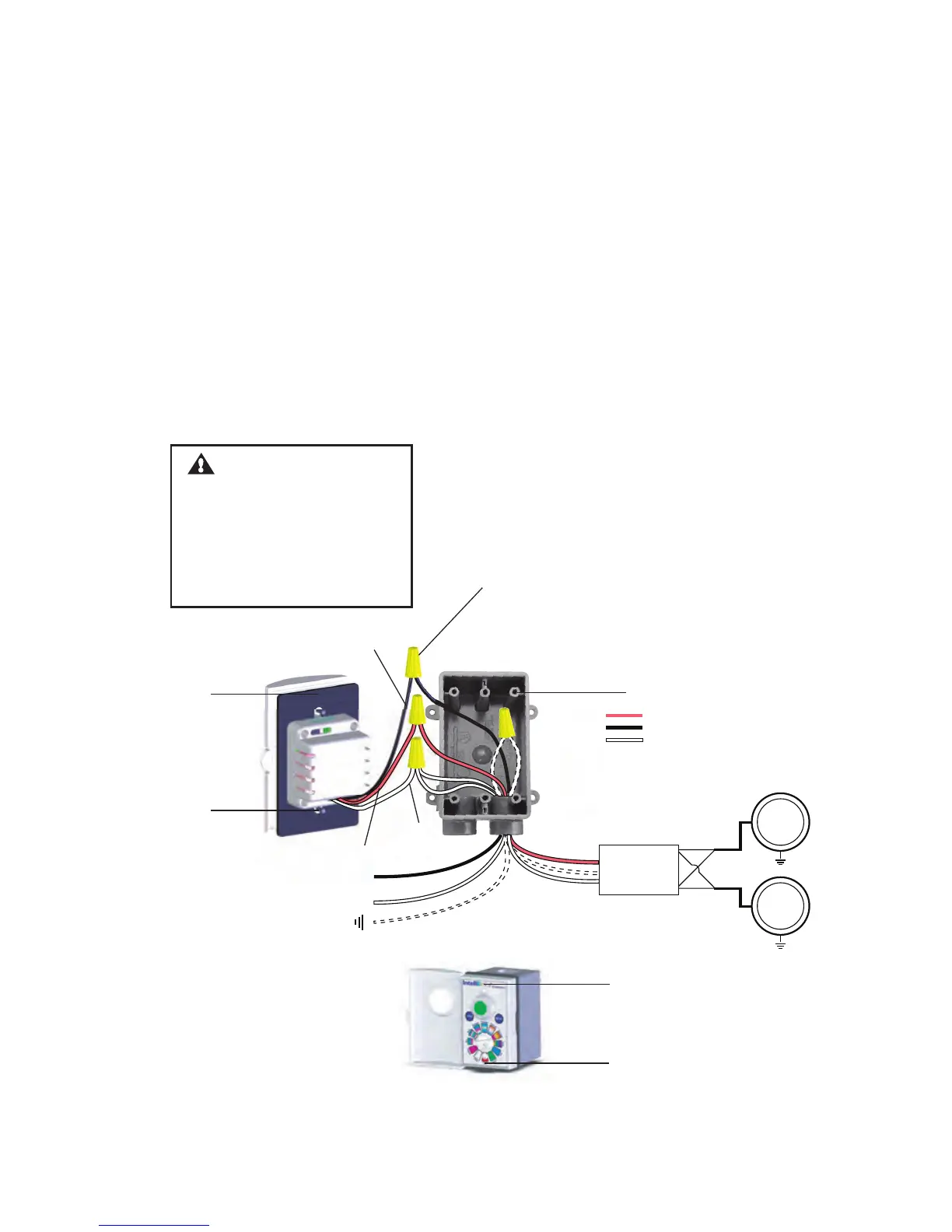

1. Préparer soigneusement les câbles derrière la boîte à prises.
2. Aligner le régulateur et les trous de vis de la boîte à prises. Fixer le
régulateur à la boîte à prises à l’aide des deux (2) vis de retenue.
3. Fermer la porte avant du régulateur.
Installation du régulateur IntelliBrite dans la boîte à prises
Le régulateur IntelliBrite est installé sur une boîte à prises standard
(22,5 pouces cubes [368,71 cm
3
] minimum). Consultez la page 3 pour obtenir
les spécifications de la boîte à prises.
Une fois le régulateur IntelliBrite câblé, vérifier tous les raccordements
électriques avant de fixer le régulateur à la boîte à prises.
Pour installer le régulateur IntelliBrite :
Préparer
soigneusement les fils
derrière le régulateur
PRINTED ON: 7/29/2009, 600054_ctlg pics.SLDASM
Vis de
retenue
Trou de vis
Vis de retenue
Vis de retenue
Vis de
retenue
CAUTION!
POUR ÉVITER
D’ENDOMMAGER LE CON-
TRÔLEUR, CONNECTEZ LE
CÂBLE ROUGE SEULEMENT
AU TRANSFORMATEUR OU
AU FIL NOIR LÉGER.
NOIR
ROUGE
BLANC

Pentair IntelliBrite Specifications

General

Housing Material	Polymer
Lens Material	Polycarbonate
IP Rating	IP68
Color Options	Multiple
Wattage	40W
Voltage	12V or 12 VAC
Control	Automation System
Installation	In-ground Pool
Lifespan	30, 000+ hours
Type	LED Pool Light
Light Color	Color changing
