Guide d’installation et d’utilisation du RÉGULATEUR INTELLIBRITE
®
6
SOUS TENSION NEUTRE TERRE
Régulateur IntelliBrite
BOÎTE DE PRISES
BOÎTIER DE JONCTION
LUMIÈRES
TERRE
NEUTRE
SOUS TENSION
TERRE
NEUTRE
CÂBLE SOUS TENSION
TERRE FACULTATIVE
CONDUITE PVC
(ou RIGIDE)
BOÎTE DE PRISES MÉTALLIQUE UNIQUEMENT
SOUS TENSION
NEUTRE
22,3 POUCES CUBES (368,71 CM3) MINIMUM
CÂBLE SOUS TENSION
FUSIBLE
CIRCUIT IMPRIMÉ D'ALIMENTATION
PANNEAU DE COMMANDE FRONTAL
ALIMENTATION CA (DISJONCTEUR)
TERRE

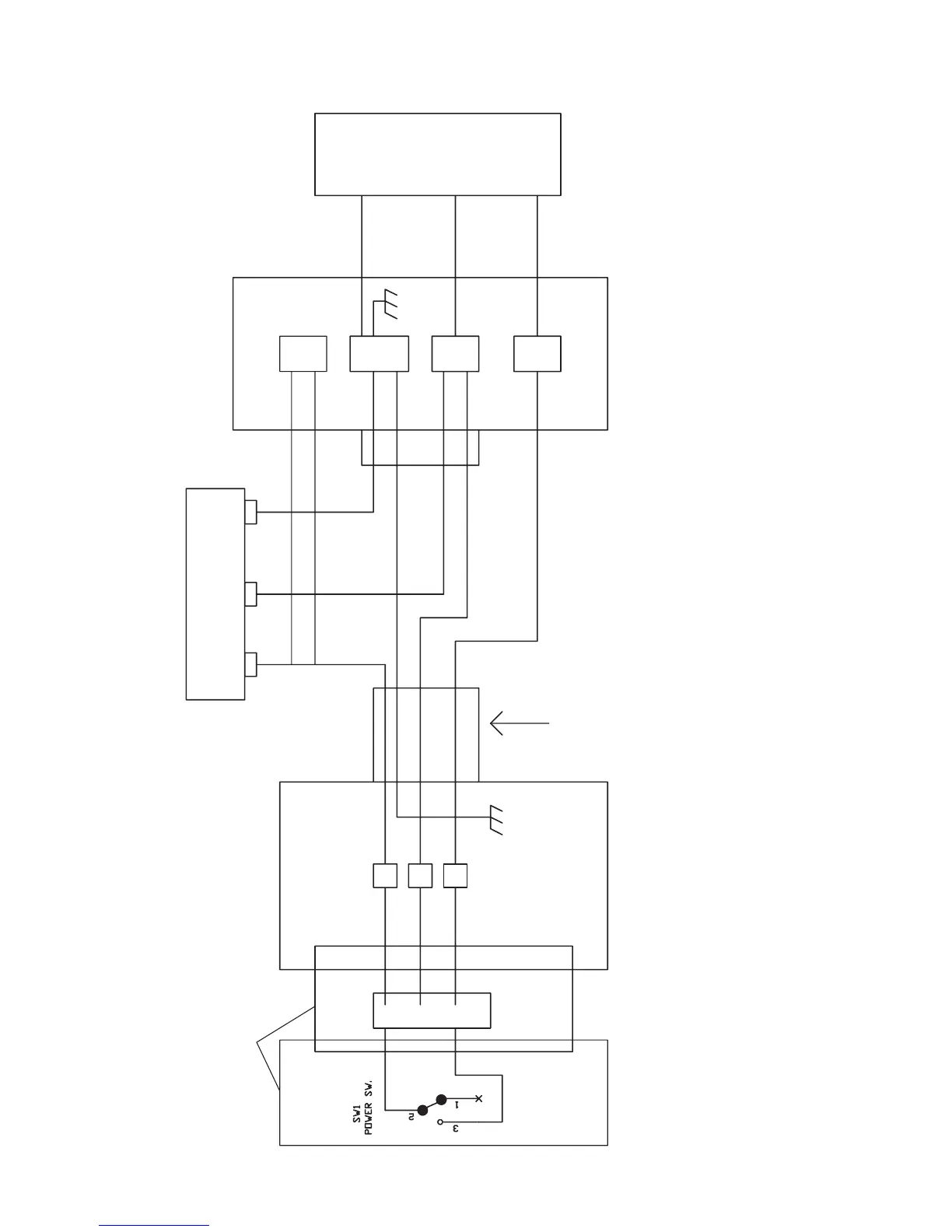

Schéma de câblage du système de régulateur IntelliBrite
IMPORTANT! Lors de l’installation des lumières DEL IntelliBrite et des lumières de paysage 12 V CA, brancher les lumières à la prise de sortie 12 V CA auxiliaire du transformateur, puis brancher le régulateur IntelliBrite à la prise d’entrée 120 V CA principale du transformateur.
