Guide d’installation et d’utilisation du RÉGULATEUR INTELLIBRITE
®
8
Utilisation du régulateur IntelliBrite
®
pour contrôler les
lumières de paysage DEL IntelliBrite
L’utilisation d’un régulateur IntelliBrite (N/P 600054, vendu séparément) pour
actionner les lumières de paysage DEL IntelliBrite facilite la sélection parmi la
gamme de spectacles de lumières et de couleurs fixes grâce au cadran. Les
boutons Hold (Mémoriser) et Recall (Rappel) du régulateur permettent aussi de
créer une multitude d’effets de lumière uniques. Le régulateur IntelliBrite peut
contrôler une ou plusieurs lumières de paysage DEL IntelliBrite. Plusieurs lumières
de paysage IntelliBrite peuvent être raccordées au régulateur IntelliBrite à l’aide
d’une boîte de jonction pour allumer et éteindre toutes les lumières en même temps.
Puissance maximale lors de l’utilisation de plusieurs lumières
DEL IntelliBrite avec le régulateur IntelliBrite
Lorsque plusieurs lumières DEL IntelliBrite sont branchées, la puissance
maximale autorisée est de 300 Watts. L’exemple suivant de combinaison de
lumières DEL IntelliBrite peut être branché au régulateur IntelliBrite :
• Trois (3) lumières de piscine DEL IntelliBrite (chacune d’une puissance
maximale de 35 Watts)
• Deux (2) lumières de spa DEL IntelliBrite (chacune d’une puissance maximale
de 18 Watts)
• Huit (8) lumières de paysage DEL IntelliBrite (chacune d’une puissance
maximale de 15 Watts)
Raccordement du régulateur IntelliBrite à un transformateur
12 V CA
Le schéma suivant indique comment raccorder les lumières DEL IntelliBrite à
une prise murale 120 V CA à l’aide d’un transformateur 12 V.

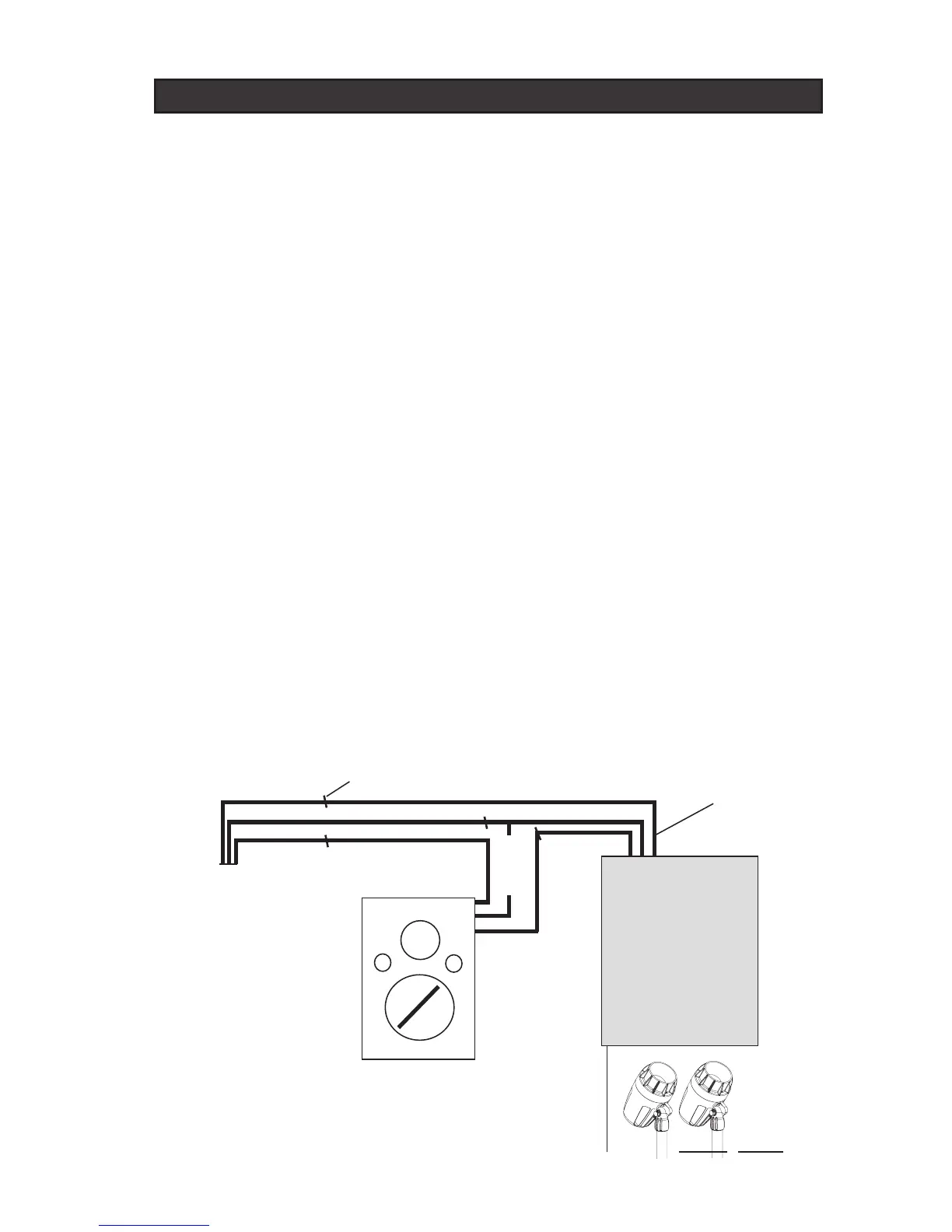

RACCORDEMENT DES LUMIÈRES DE PAYSAGE DEL INTELLIBRITE
®
Capuchon de connexion
Régulateur
IntelliBrite
12 V
Transformateur
120 V CA
Prise murale
avec disjoncteur
de fuite à la terre
VERT
BLANC
NOIR
VERT
BLANC
NOIR
ROUGE
NOIR
BLANC
Cordon
d’alimentation
Régulateur
IntelliBrite
Pentair N/P 619963
(300 Watt),
N/P 619962
(100 Watt)
