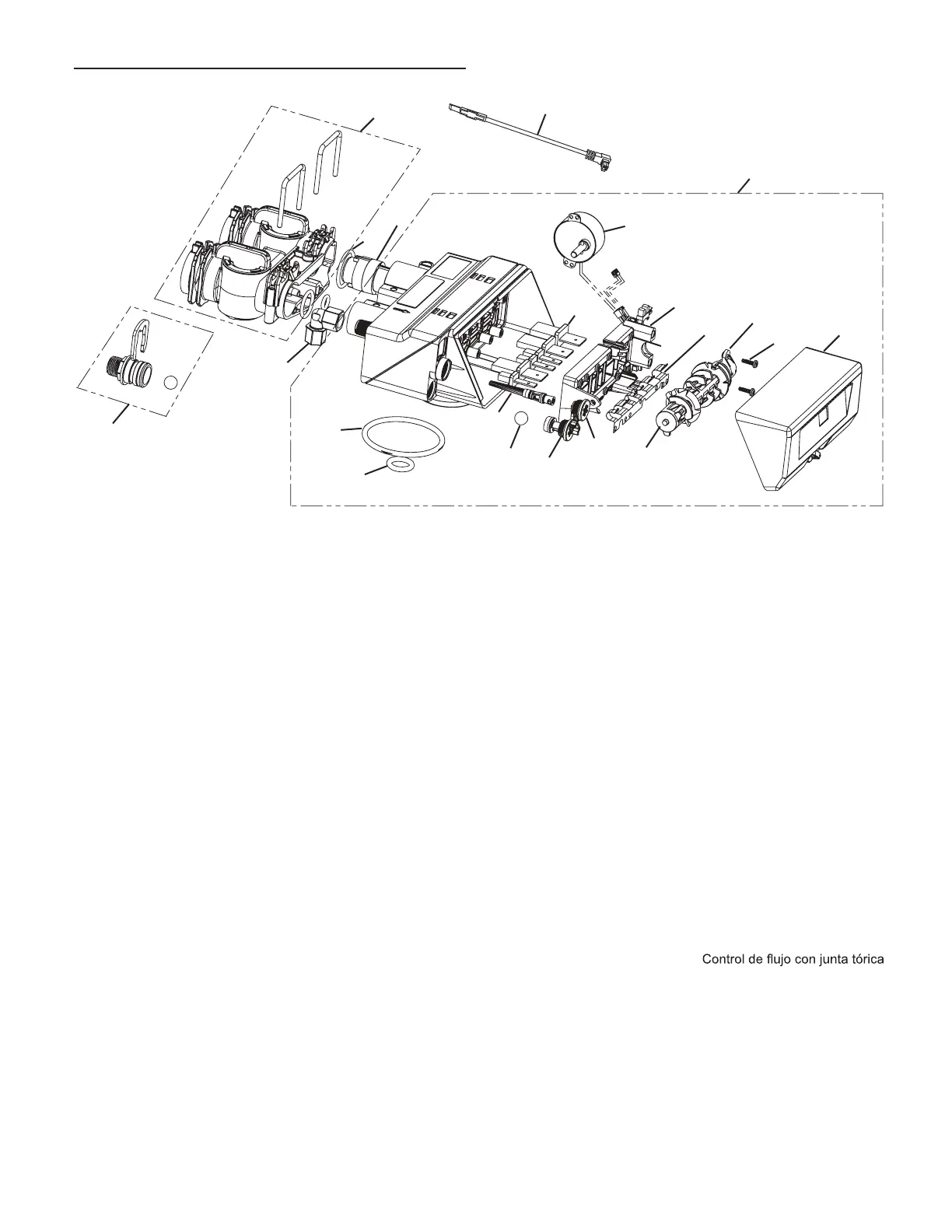

Pentair PRF 1035CS - Conjunto de la Válvula

Matrix System 368/706W • 33
5
8
9
7
6
10
1
4
3
2
22
21
20
19
18
17
16
15
14
13
12
11
N.º de CANT. N.º de pieza Descripción
artículo
1 .............. 1 ....... 4000864 .......... Conjunto, cubierta del
controlador 706W
2 .............. 1 ....... 4000889 .......... Conjunto del cuerpo de la
válvula, volumétrico incluye el
artículo n.º 18
3 .............. 1 ....... 3007947 .......... Kit de disco de válvula
4 .............. 1 ....... 3022012 .......... Placa superior
5 .............. 1 ....... 4000871 .......... Codo hembra, 3/8 NPT a
tubería 3/8
6 ............. 12 ...... 1234170 .......... Tornillo, placa superior
7 .............. 1 ....... 3022017 .......... Muelle, placa superior
8 .............. 1 ....... 3022013 .......... Árbol de levas, llenar antes
9 .............. 1 ....... 1000589 .......... Adaptador, árbol de levas
10 ............ 2 ....... 1234170 .......... Tornillo, adaptador
11 ............ 1 ....... 4001291 .......... 368 motor de válvula / conjunto
de sensor óptico
12 ............ 1 ....... 1000269 .......... Conjunto de tapa de eyector
13 ............ 1 ....... 4000880 .......... Eyector “J”, Lt Blue, depósito
de 10 pulgadas
1 ....... 3022015 .......... Filtro
1 ....... 1035734 .......... Eyector “J” con juntas tóricas
N.º de CANT. N.º de pieza Descripción
artículo
14 ............ 1 ....... 1243510 .......... Conjunto, Llenado Cont,
0,33 gpm
15 ............ 2 ....... 1030502 .......... Esfera, Contralavado,
Controlador de relleno de
salmuera
16 ............ 1 ....... 1010154 .......... Junta tórica, Depósito
17 ............ 1 ....... 1232370 .......... Junta tórica, Distribuidor
18 ............ 1 ....... 3027839 .......... Conjunto de contador
19 ............ 1 ....... 1235446 .......... Conjunto, Cable de sensor
20 ............ 1 ....... 3031825 .......... Kit, Junta tórica, Adaptador
21 ............ 1 ....... 4000886 .......... By-pass
1 ....... 4000392 .......... Conjunto principal
2 ....... 3027832 .......... Retenedor, Adaptador
2 ....... 40576 .............. Retenedor de clips
1 ....... 3031825 .......... Kit, Adaptador de junta tórica
22 ............ 1 ....... 4001596 .......... Kit, Control de caudal del
conducto de desagüe
1 ....... 4001545 ..........
y conducto de desagüe con
clip y esfera
Los racores de desagüe y los adaptadores de tuberías no se
muestran y no están incluidos.
CONJUNTO DE LA VÁLVULA
