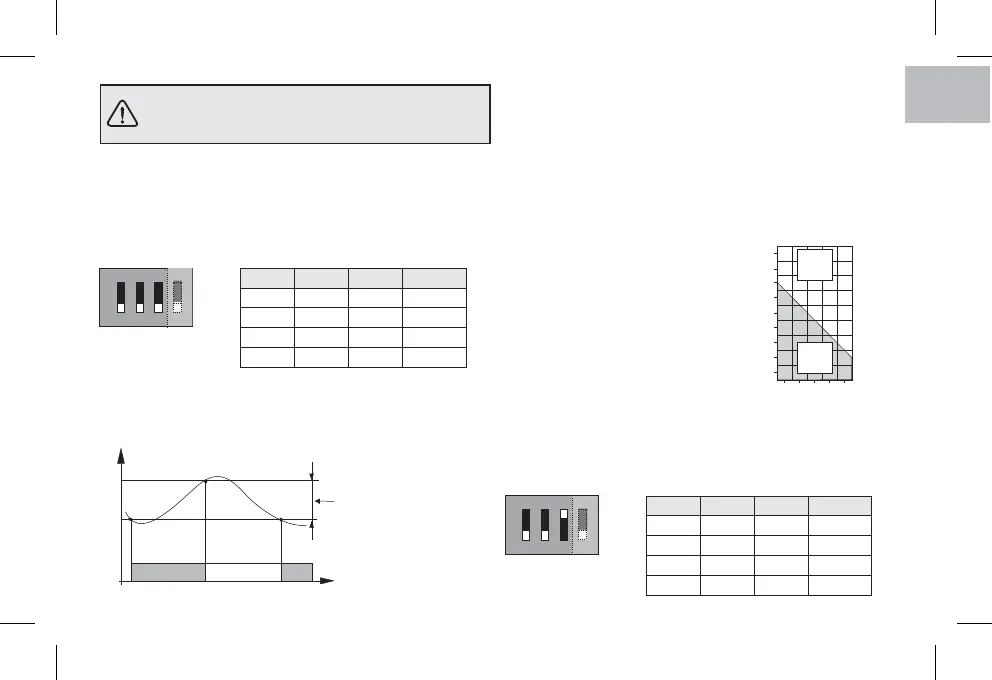

Il cronotermostato funziona in modo differenziale ON-OFF
(Dip 3 in posizione OFF) con valore del differenziale prefissato
in fabbrica a .
Il valore del differenziale può essere modificato spostando i
microinterruttori (Dip-switch), come indicato nella tabella.
0,3 °C
13 - DIFFERENZIALE DI TEMPERATURA
Tempo
°C
OffOn On
Dip 1 Dip 2 Dip 3
Differenziale
ON ON OFF
0,9 °C
ON OFF OFF
0,7 °C
OFF ON OFF
0,5 °C
OFF OFF OFF
0,3 °C
ON
32
OFF
1
ON
Temperatura misurata
Il valore del differenziale deve essere impostato in base all’inerzia
termica dell’impianto; si consiglia un valore basso per impianti
con radiatori (es. in ghisa) ed un valore alto per impianto con fan-
coil.
ON
32
OFF
1
ON
In alternativa al differenziale è possibile regolare la temperatura in
modo proporzionale (Dip 3 in posizione ON); questo sistema
permette di risparmiare sui consumi energetici ed anche
sull’usura del bruciatore limitandone le accensioni. La durata di
ogni accensione dipende oltre che dal ciclo impostato anche
dalla differenza tra la temperatura impostata e quella misurata
(vedi esempio).
14 - FUNZIONAMENTO PROPORZIONALE
Esempio di impostazione t = 20 °C - Ciclo= 10 min
t = 20,5 °C Utenza sempre spenta
t = 20,4 °C Utenza 1 min ON - 9 min OFF
t = 20,3 °C Utenza 2 min ON - 8 min OFF
t = 20,2 °C Utenza 3 min ON - 7 min OFF
t = 20,1 °C Utenza 4 min ON - 6 min OFF
t = 20,0 °C Utenza 5 min ON - 5 min OFF
t = 19,9 °C Utenza 6 min ON - 4 min OFF
t = 19,8 °C Utenza 7 min ON - 3 min OFF
t = 19,7 °C Utenza 8 min ON - 2 min OFF
t = 19,6 °C Utenza 9 min ON - 1 min OFF
t = 19,5 °C Utenza sempre accesa
Dip 1 Dip 2 Dip 3
Durata Ciclo
ON ON ON
20 min
ON OFF ON
15 min
OFF ON ON
10 min
OFF OFF ON
7 min
ON
32
OFF
1
ON
La durata del ciclo è determinata dalla posizione dei microinterrut-
tori (Dip-switch) posti sul retro del cronotermostato, come
indicato nella tabella. Si consiglia un ciclo lungo per impianti con
inerzia termica alta (radiatori in ghisa) ed un ciclo breve per
impianti con inerzia termica bassa (fan- coil).
20,8
20,6
20,4
20,2
20,0
19,8
19,6
19,4
19,2
°C
01024 6 8 Minuti
11
I
Le impostazioni dei microinterruttori (Dip-switch)
posti sul retro del cronotermostato, devono essere
effettuate da personale qualificato.
Differenziale regolabile
0,3 °C - 0,5 °C - 0,7 °C - 0,9 °C
Utenza
OFF
Utenza
ON
4
4
