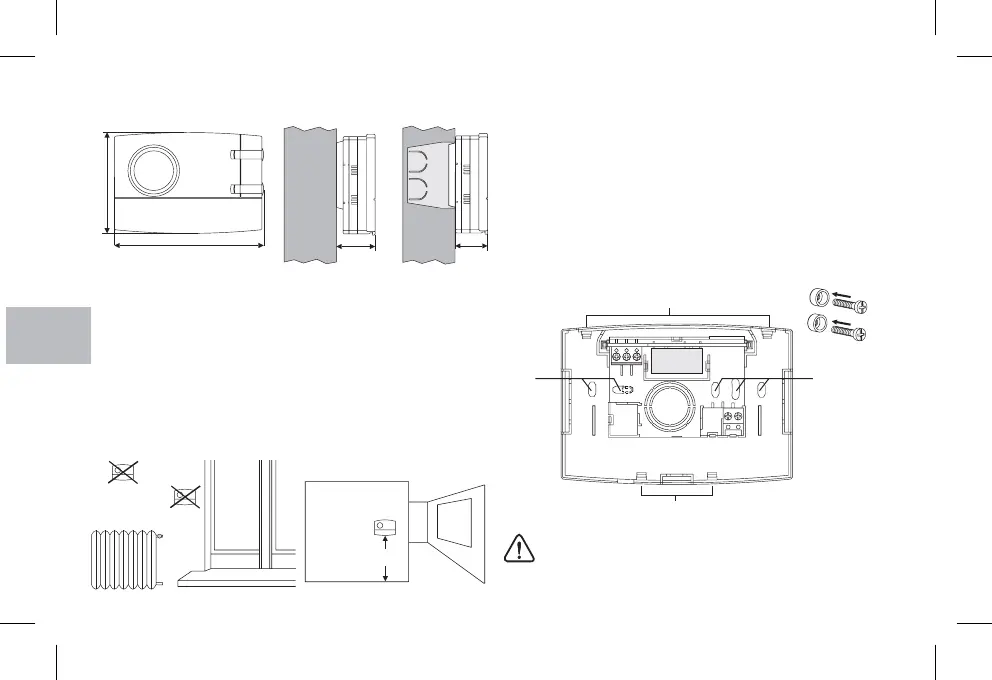

2 - DIMENSIONS HORS-TOUT
3 - NORMES D'INSTALLATION
Installation du chronothermostat : indépendant-fixe


En saillie - sur boîte ronde - semi-encastré sur boîte rectangulaire
3 modules.
Installer le dispositif à environ 1,5 m du sol, loin de sources de
chaleur, de fenêtres et de tout ce qui pourrait altérer les conditions
de fonctionnement.
h 1,5 mt
OK!
!
121,5
82
31,5 26


Couper l’alimentation secteur di dispositif à commander
Si la base du chronothermostat doit être posée sur un mur
métallique, placer des rondelles isolantes sur les deux vis.
Fixer la base avec les vis: au mur, à la boîte à encastrer ronde ou
rectangulaire en utilisant les couples de trous correspondants A.
4-FIXATION DE LA BASE POUR POSE EN SAILLIE
A - trous de fixation
B - passage des fils provenant de la boîte ronde ou
rectangulaire
C - dents de fixation du chronothermostat
Pour monter correctement le chronothermostat sur la base
en saillie, celle-ci ne doit pas avoir été déformée à cause
d'un serrage excessif des vis de fixation à la boîte
rectangulaire ou ronde encastrée dans le mur.
24
C
C
B
A
3
21
6789
4
5
A
F
