Perry Daily - Elektrische Anschlüsse

D
Wichtig: die Installation und der elektrische Anschluss der Geräte muss durch
qualifiziertes Fachpersonal und im Einklang mit den geltenden Normen und
gesetzlichen Bestimmungen ausgeführt werden. Der Hersteller übernimmt keine
Verantwortung für die Verwendung von Produkten, für deren Einsatz bestimmte
Umgebungsbedingungen oder Installationsrichtlinien erfüllt sein müssen.
Hinweis für den Installationstechniker: Bei Installation auf einer Fläche
(z. B. Wand) ist eine angemessene Verlegung der Kabel nach den gesetzlichen
Anlagenauflagen vorzusehen. Die Last des Relais darf auf keinen Fall den in den
technischen Daten angegebenen Wert überschreiten.

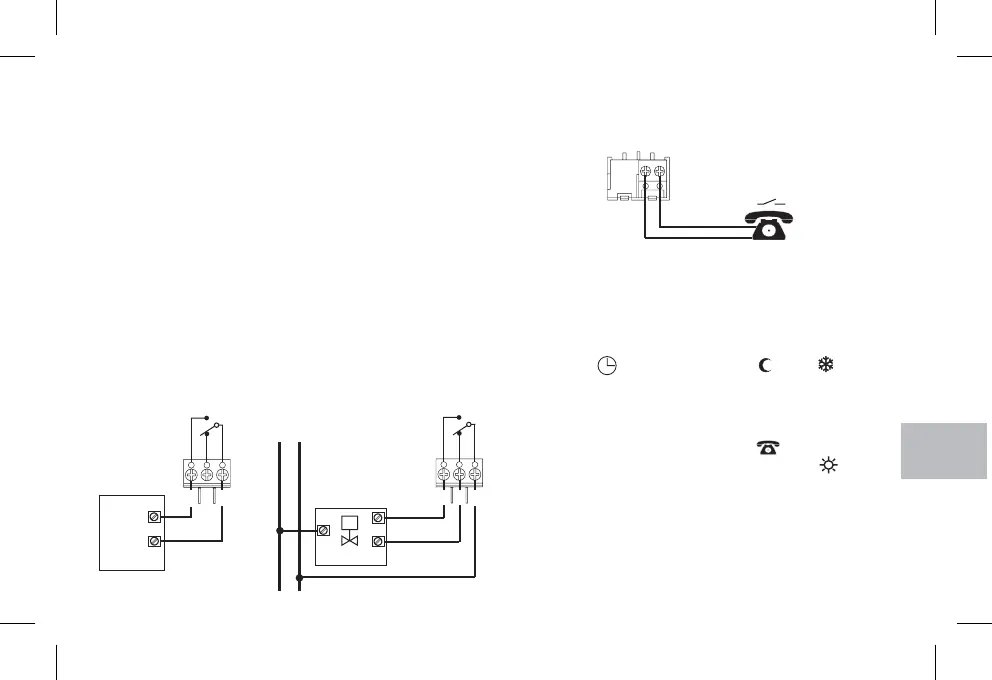

Beispiel für elektrische Anschlüsse
5 - ELEKTRISCHE ANSCHLÜSSE


Die zu steuernde Vorrichtung vom Stromnetz trennen.
Die zu steuernde Vorrichtung an die folgenden Klemmen
anschließen
:
1-gemeinsam
2-
3-
Kontakt Ruhestellung geschlossen
Kontakt Ruhestellung offen
Betrieb mit Telefonschaltung
Der telefonische Programmierer steuert den Zeitthermostat,
indem der den an die Klemmen 8 und 9 angeschlossenen
Kontakt schließt.
2
3
1
2
3
1
N
Schließt
Öffnet
L
230V~
Anschluss einer Telefonschaltung für Fernsteuerung
Die Klemmen und des Zeitthermostats dienen zum
Anschließen einer Telefonschaltung mit in Ruhestellung offenem
Kontakt.
89
Zum Aktivieren des Zeitthermostats über die Telefonschaltung
muss der Umschalter auf eine der folgenden Betriebsarten
eingestellt sein: AUTOMATISCHoder oder .
Wird der Programmierer aktiviert (Kontakt an den Klemmen 8 und 9
geschlossen), schaltet der Thermostat von einer der mit dem
Umschalter eingestellten Bedingungen auf Betrieb
: auf dem Display erscheint außer allen 48
eingeschalteten Anzeigen das Symbol für die aktivierte
Telefonschaltung und das blinkende Komfort-Symbol .
immer mit
Komforttemperatur um
6789
Deaktivierung der zwangsweisen Umschaltung durch die
Telefonschaltung
Den Kontakt der Telefonschaltung öffnen (siehe Anleitung des
Programmierers), damit der Thermostat wieder die zum Zeitpunkt
der Aktivierung vorliegende Einstellung hat.
Anm.: der Aktivierung- bzw. Deaktivierungsbefehl wird innerhalb 1 Minute
operativ.
t
t
35
Anschluss an einen
Durchlauferhitzer
Anschluss an ein
motorgesteuertes Venti
KESSEL
LAST
M
