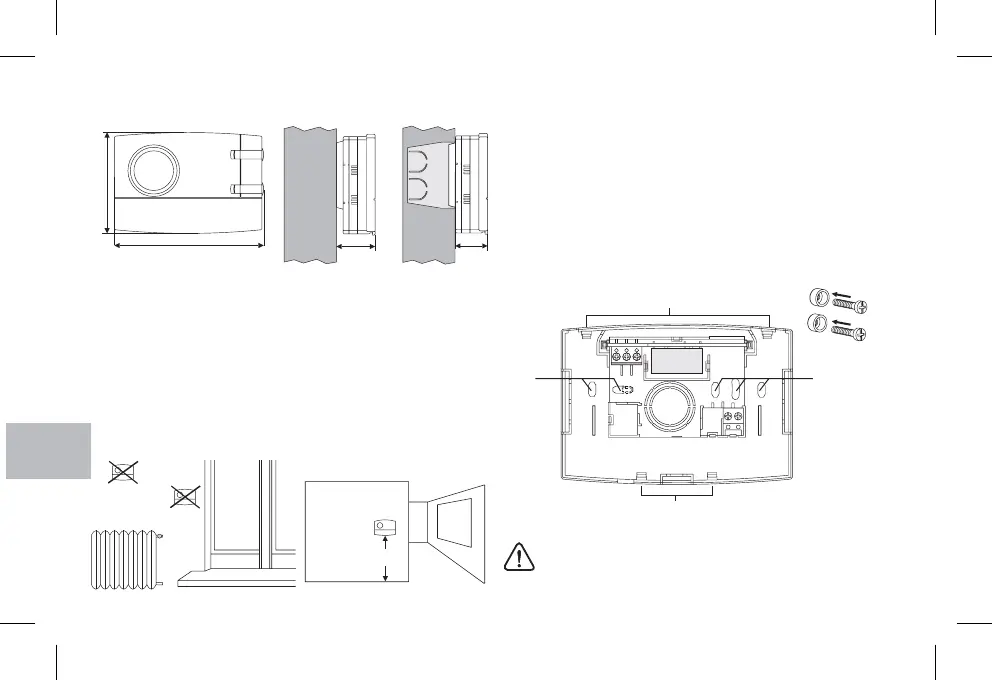

2 - ABMESSUNGEN
3 - INSTALLATION
Installation des Zeitthermostats: unabhängig-ortsfest
An Wand - auf runder Dose - halb eingebaut auf rechteckiger
Dose3 Module.
Die Vorrichtung ca. 1,5 m über dem Boden und nicht in der Nähe
von ärmequellen, Fenstern oder anderen Objekten, die den
normalen Betrieb beeinträchtigen können, installieren.
h 1,5 mt
OK!
!
121,5
82
31,5 26
Die zu steuernde Vorrichtung vom Stromnetz trennen
Die Grundplatte an der Wand, der runden oder rechteckigen
Einbaudose durch die passenden Löcherpaare anschrauben.
Sollte die Wand, an der die Grundplatte des Zeitthermostats
befestigt werden muss, aus Metall sein, sind die zwei Schrauben mit
den zu diesem Zweck vorgesehenen Isolierscheiben zu versehen.
A
4 - BEFESTIGEN DER GRUNDPLATTE AN DER WAND
A - Befestigungslöcher
B - Kabeldurchlass rundes, rechteckiges Gehäuse
C - Befestigungsklauen
Für die korrekte Befestigung des Zeitthermostats an der
Grundplatte für die Wandbefestigung darf die Platte nicht
durch zu starkes Anziehen der Schrauben zum Befestigen
an der rechteckigen oder runden Einbaudose verformt sein.
34
C
C
B
A
3
21
6789
4
5
A
D
