Perry Daily - Différentiel de Température

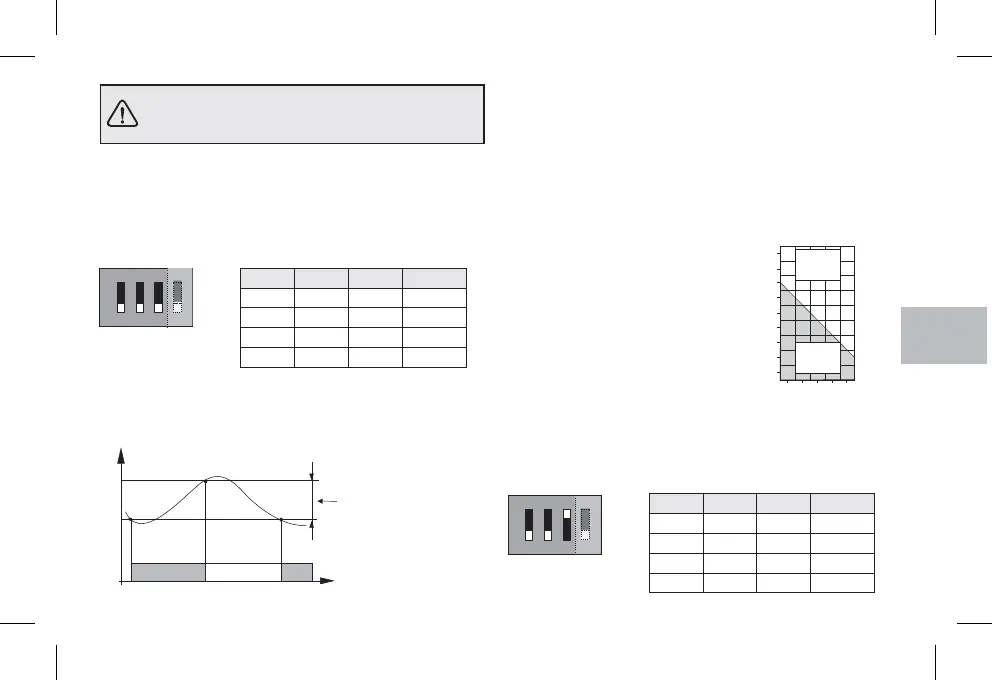

Le chronothermostat fonctionne en mode différentiel ON-OFF
(Dip 3 sur OFF) avec valeur du différentiel préréglée en usine
sur .0,3 °C
La valeur du différentiel peut être modifiée en déplaçant les
commutateurs Dip (Dip-switch), comme indiqué dans le tableau.
13 - DIFFÉRENTIEL DE TEMPÉRATURE
Temps
°C
OffOn On
Dip 1 Dip 2 Dip 3 Différentiel
ON ON OFF
0,9 °C
ON OFF OFF
0,7 °C
OFF ON OFF
0,5 °C
OFF OFF OFF
0,3 °C
ON
32
OFF
1
ON
Température mesurée
La valeur du différentiel doit être réglée en fonction de l'inertie
thermique de l'installation ; il est conseillé d'utiliser une valeur
basse pour les installations avec des radiateurs (par ex. en fonte)
et une valeur élevée pour les installations avec ventilo-convecteur.
ON
32
OFF
1
ON
Au lieu du mode différentiel, il est possible de régler la
température en mode proportionnel (Dip 3 sur ON) ; ce système
permet des économies d'énergie et réduit l'usure du brûleur en
limitant sa durée de fonctionnement. La durée de chaque
allumage dépend non seulement du cycle programmé, mais
encore de la différence entre la température de consigne et la
température mesurée (voir exemple).
14 - FONCTIONNEMENT PROPORTIONNEL
Exemple de programmation t = 20 °C - Cycle = 10 min
t = 20,5 °C Récepteur toujours éteint
t = 20,4 °C 1 min ON - 9 min OFF
t = 20,3 °C 2 min ON - 8 min OFF
Récepteur
Récepteur
t = 20,2 °C Récepteur 3 min ON - 7 min OFF
t = 20,1 °C Récepteur 4 min ON - 6 min OFF
t = 20,0 °C Récepteur 5 min ON - 5 min OFF
t = 19,9 °C Récepteur 6 min ON - 4 min OFF
t = 19,8 °C Récepteur 7 min ON - 3 min OFF
t = 19,7 °C Récepteur 8 min ON - 2 min OFF
t = 19,6 °C Récepteur 9 min ON - 1 min OFF
t = 19,5 °C Récepteur toujours allumé
Dip 1 Dip 2 Dip 3 Durée du cycle
ON ON ON
20 min
ON OFF ON
15 min
OFF ON ON
10 min
OFF OFF ON
7 min
ON
32
OFF
1
ON
La durée du cycle est déterminée par la position des commutateurs Dip (Dip-
switch) situés au dos du chronothermostat, comme indiqué dans le tableau. Il
est conseillé d'effectuer un cycle long pour les installations ayant une inertie
thermique élevée (radiateurs en fonte) et un cycle court pour les installations
ayant une inertie thermique basse (ventilo-convecteur).
20,8
20,6
20,4
20,2
20,0
19,8
19,6
19,4
19,2
°C
01024 6 8 Minutes
31
La programmation des commutateurs Dip (Dip-
switch) situés au dos du chronothermostat doit
être confiée à du personnel qualifié.
Différentiel réglable
0,3 °C - 0,5 °C - 0,7 °C - 0,9 °C
Récepteur
ON
4
4
F
Récepteur
OFF
