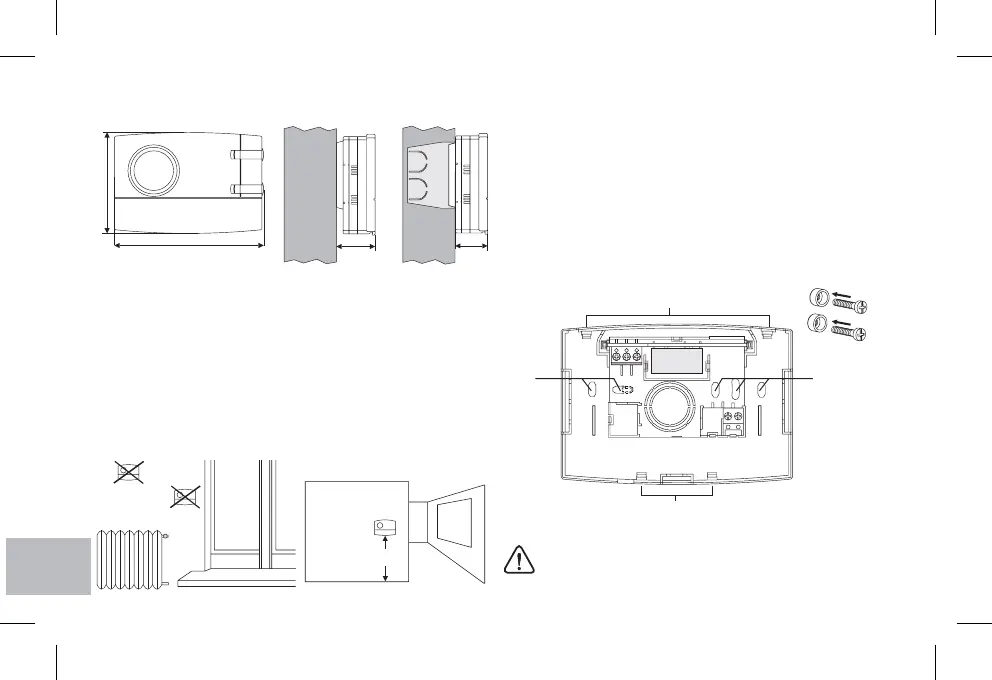

2 - DIMENSIONES MÁXIMAS
3 - NORMAS PARA LA INSTALACIÓN
Instalación del cronotermostato: independiente-fijo


De pared, en caja redonda, semiempotrable en caja rectangular
de 3 módulos.
Instale el dispositivo a 1,5 m del suelo, lejos de fuentes de calor,
ventanas y de aquello que pueda influir en el funcionamiento
Normal.
Alt. 1,5 mt
OK!
!
121,5
82
31,5 26


Desactive la tensión de red del dispositivo que desea controlar.
Fije con los tornillos la base: a la pared, a la caja empotrable redon-
da o rectangular utilizando los pares de orificios .
Si la pared donde se va a fijar la base del cronotermostato es
metálica, inserte las arandelas aislantes en los dos tornillos.

A
4 - FIJACIÓN DE LA BASE DE PARED
A - orificios de fijación
B - paso de cables desde la caja redonda, rectangular
C - pestañas de fijación del cronotermostato
Para asegurar el montaje correcto del cronotermostato en
la base, la pared no debe presentar curvaturas porque se
han apretado en exceso los tornillos de fijación a la caja
rectangular o redonda empotrada en la pared.
