Perry Daily - Collegamenti Elettrici

Importante: l’installazione ed il collegamento elettrico dei dispositivi
ed apparecchiature devono essere eseguiti da personale qualificato
ed in conformità alle norme e leggi vigenti. Il costruttore non si assu-
me alcuna responsabilità per quanto concerne l’impiego di prodotti
che debbano seguire particolari norme di ambiente e/o installazione.
Nota per l’installatore: nel caso di montaggio su superficie (es. a pare-
te), prevedere adeguata canalizzazione dei cablaggi nel rispetto delle
vigenti norme d’ impianto.
Verificareche il carico del relè non superi il valore indicatonei dati tecnici.
Esempi di collegamenti elettrici
5 - COLLEGAMENTI ELETTRICI


Disattivare la tensione di rete del dispositivo da comandare.
Collegare il dispositivo da comandare ai morsetti:
1-comune
2-
3-
contatto normalmente chiuso
contatto normalmente aperto
Funzionamento con programmatore telefonico
Il programmatore telefonico comanda il cronotermostato
chiudendo il contatto collegato ai morsetti 8 e 9.
2
3
1
C
NA
NC
2
3
1
C
N
NC
CHIUDE
APRE
L
230V~
NA

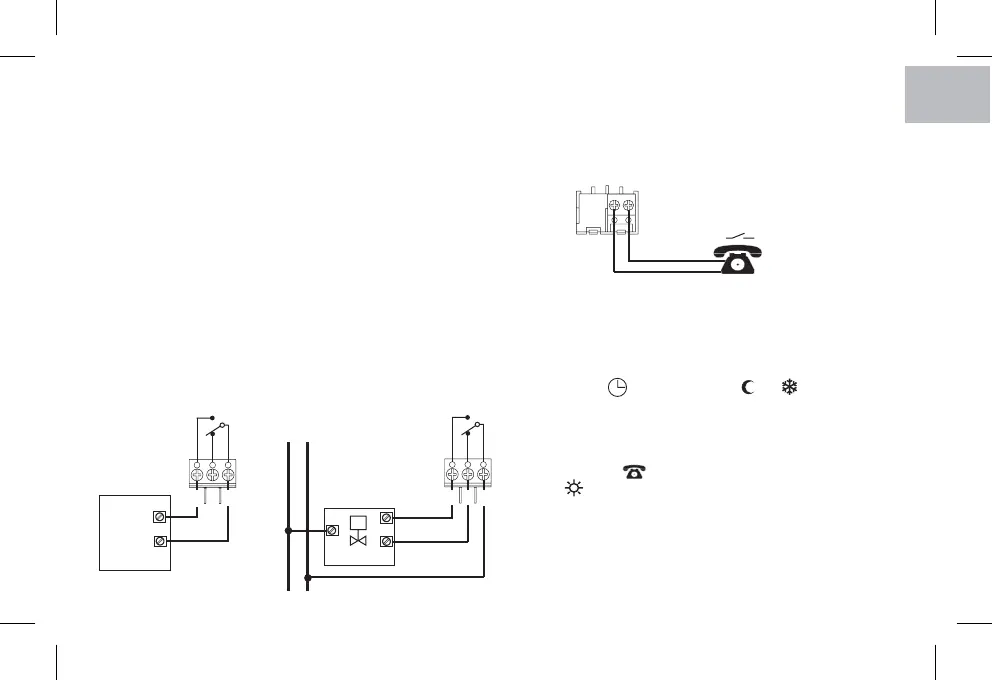

Collegamento di un programmatore telefonico per
controllo remoto
I morsetti e del cronotermostato sono predisposti per il
collegamento di un programmatore telefonico con contatto
normalmente aperto.
89
6789
Per attivare il cronotermostato tramite programmatore telefonico
è necessario impostare il commutatore in uno dei seguenti tipi di
funzionamento: AUTOMATICO o o .
Quando il programmatore viene attivato (contatto ai morsetti 8 e 9
chiuso) il cronotermostato passa da una delle condizioni
impostate con il commutatore
sul display oltre a tutti i 48 indici accesi,
appare il simbolo di programmatore telefonico attivato e il
simbolo lampeggiante di Comfort.
a funzionamento
:
sempre in
temperatura comfort
Disattivazione della forzatura da programmatore telefonico
Aprire il contatto del programmatore telefonico (vedere istruzioni
del programmatore) che riporta il cronotermostato al modo di
funzionamento presente al momento dell'attivazione.
Nota: i comandi di attivazione e disattivazione sono operativi entro 1 minuto.
t
t
5
I
Collegamento ad una caldaia
Collegamento ad
una valvola motorizzata
CALDAIA
CARICO
M
