Perry Daily - Branchements Électriques

Important :
Note pour l'installateur :
l'installation et le branchement électrique des dispositifs et
des appareils doivent être effectués par du personnel qualifié,
conformément aux normes et aux réglementations en vigueur. Le fabri-
cant décline toute responsabilité en ce qui concerne les produits devant
respecter des normes particulières d'installation et/ou de protection de
l'environnement.
en cas de montage en saillie (par ex. sur un
mur), prévoir des canalisations conformes aux normes pour le passage
des câbles. Vérifier que la charge du relais ne dépasse pas la valeur
indiquée dans les données techniques.

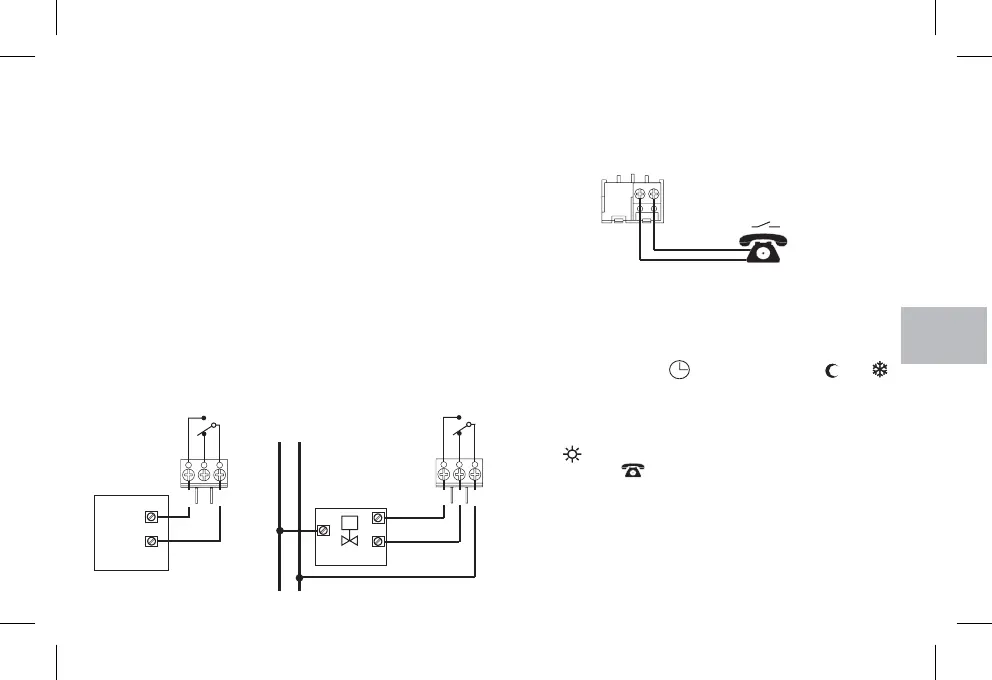

Exemples de branchements électriques
5 - BRANCHEMENTS ÉLECTRIQUES


Couper l'alimentation secteur du dispositif à commander.
Raccorder le dispositif à commander aux bornes :
1-commune
2-
3-
contact normalement fermé
contact normalement ouvert
Fonctionnement avec programmateur téléphonique
Le programmateur téléphonique commande le
chronothermostat en fermant le contact relié aux bornes 8 et 9.
2
3
1
C
NO
NF
2
3
1
C
N
NF
Fermeture
Ouverture
L
230V~
NO
Raccordement d'un programmateur téléphonique
pour commande à distance
Les bornes et du chronothermostat permettent de
raccorder un programmateur téléphonique doté d'un contact à
fermeture.
89
6789
Pour activer le chronothermostat à l'aide du programmateur
téléphonique, il faut mettre le commutateur sur l'un modes de
fonctionnement suivants : AUTOMATIQUE ou ou .
Quand le programmateur est activé (contact aux bornes 8 et 9
fermé), le chronothermostat passe de l'une des conditions
sélectionnées avec le commutateur
: en plus des 48 index allumés, l'écran affiche le
symbole indiquant que le programmateur téléphonique est
activé et le symbole clignotant de la température de confort.
toujours sur la température
de confort
Désactivation de la commandepar le programmateur téléphonique
Ouvrir le contact du programmateur téléphonique (voir notice du
programmateur) de manière à ramener le chronothermostat dans le mode de
fonctionnement où il se trouvait au moment de l'activation.
Remarque: les commandes d'activation et de désactivation entrent en
fonction dans un délai de 1 minute.
t
t
25
Raccordement à une chaudière
Raccordement à une vanne
motorisée
Chaudière
Charge
M
F
