2 - DIMENSIONI D’INGOMBRO
3 - NORME PER L’INSTALLAZIONE
Installazione del cronotermostato: indipendente - fisso


A parete - su scatola tonda - a semincasso su scatola rettangola-
re 3moduli.
Installare il dispositivo a circa 1,5 m da terra lontano da fonti di
calore, finestre e quant’altro possa influenzare il normale stato
operativo.
h 1,5 m
OK!
!
121,5
82
31,5 26


Disattivare la tensione di rete del dispositivo da pilotare
Fissare con le viti la base: a muro, alla scatola da incasso tonda o
rettangolare utilizzando le opportune coppie di fori .

A
Qualora la parete dove fissare la base del cronotermostato fosse
metallica, inserire nelle due viti le apposite rondelle isolanti.

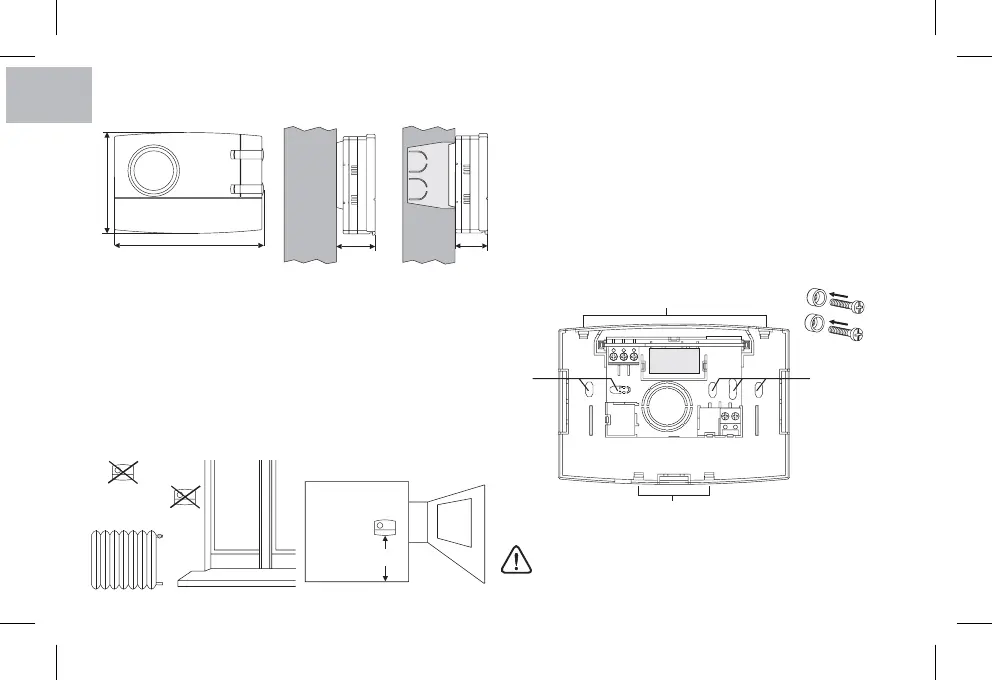

4 - FISSAGGIO DELLA BASE A PARETE
A - fori di fissaggio
B - passaggio fili da scatola tonda, rettangolare
C - dentini di fissaggio del cronotermostato
Per assicurare un corretto montaggio del cronotermostato
alla base a parete, la stessa non deve presentare
incurvature dovute all’eccessivo serraggio delle viti di
fissaggio alla scatola rettangolare o tonda incassata a muro.
C
C
B
A
