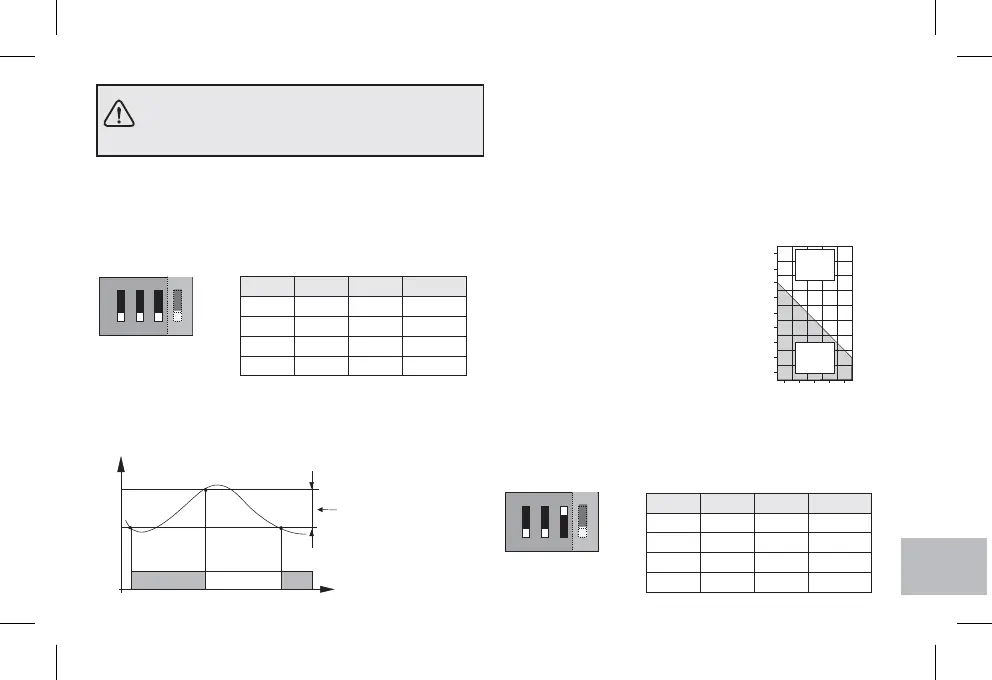

EI cronotermostato funciona en modo diferencial ON-OFF
(Dip 3 en posición OFF) con el valor del diferencial prefijado
en fábrica a .0,3 °C
El valor del diferencial se puede modificar desplazando los
microinterruptores (Dip-switch), como se indica en la tabla.
13 - DIFERENCIAL DE TEMPERATURA
Dip 1 Dip 2 Dip 3 Diferencial
ON ON OFF
0,9 °C
ON OFF OFF
0,7 °C
OFF ON OFF
0,5 °C
OFF OFF OFF
0,3 °C
ON
32
OFF
1
ON
El valor del diferencial debe establecerse en base a la inercia
térmica de la instalación; se aconseja un valor bajo para
instalaciones con radiadores (por ejemplo en hierro fundido) y
un valor alto para instalaciones con fan-coils.
ON
32
OFF
1
ON
Como alternativa al diferencial, la temperatura se puede regular
en modo proporcional ( ); este sistema
permite ahorrar energía y también previene el desgaste del
quemador, limitando sus encendidos. La duración de cada
encendido depende del ciclo programado y de la diferencia entre
la temperatura programada y medida (ver ejemplo).
Dip 3 en la posición ON
14 - FUNCIONAMIENTO PROPORCIONAL
Ejemplo de programación t = 20 °C - Ciclo = 10 min
t = 20,5 °C
t = 20,4 °C 1 min ON - 9 min OFF
t = 20,3 °C 2 min ON - 8 min OFF
Modo siempre apagado
Modo
Modo
t = 20,2 °C Modo 3 min ON - 7 min OFF
t = 20,1 °C Modo 4 min ON - 6 min OFF
t = 20,0 °C Modo 5 min ON - 5 min OFF
t = 19,9 °C Modo 6 min ON - 4 min OFF
t = 19,8 °C Modo 7 min ON - 3 min OFF
t = 19,7 °C Modo 8 min ON - 2 min OFF
t = 19,6 °C Modo 9 min ON - 1 min OFF
t = 19,5 °C Modo siempre encendido
La posición de los microinterruptores (Dip-switch), situados en la parte
posterior del cronotermostato, determina la duración del ciclo como se
indica en la tabla. Se aconseja un ciclo largo para instalaciones con
inercia térmica alta (radiadores de hierro fundido) y un ciclo breve para
instalaciones con inercia térmica baja (fan- coil).
20,8
20,6
20,4
20,2
20,0
19,8
19,6
19,4
19,2
°C
01024 6 8 Minutos
51
La configuración de los microinterruptores (Dip-
switch) situados en la parte posterior del
cronotermostato, debe llevarla a cabo personal
cualificado.
Tiempo
°C
OffOn On
Temperatura medida
Diferencial regulable
0,3 °C - 0,5 °C - 0,7 °C - 0,9 °C
Servicio
OFF
Servicio
ON
4
Dip 1 Dip 2 Dip 3
Duración ciclo
ON ON ON
20 min
ON OFF ON
15 min
OFF ON ON
10 min
OFF OFF ON
7 min
ON
32
OFF
1
ON
4
