PFAFF 19

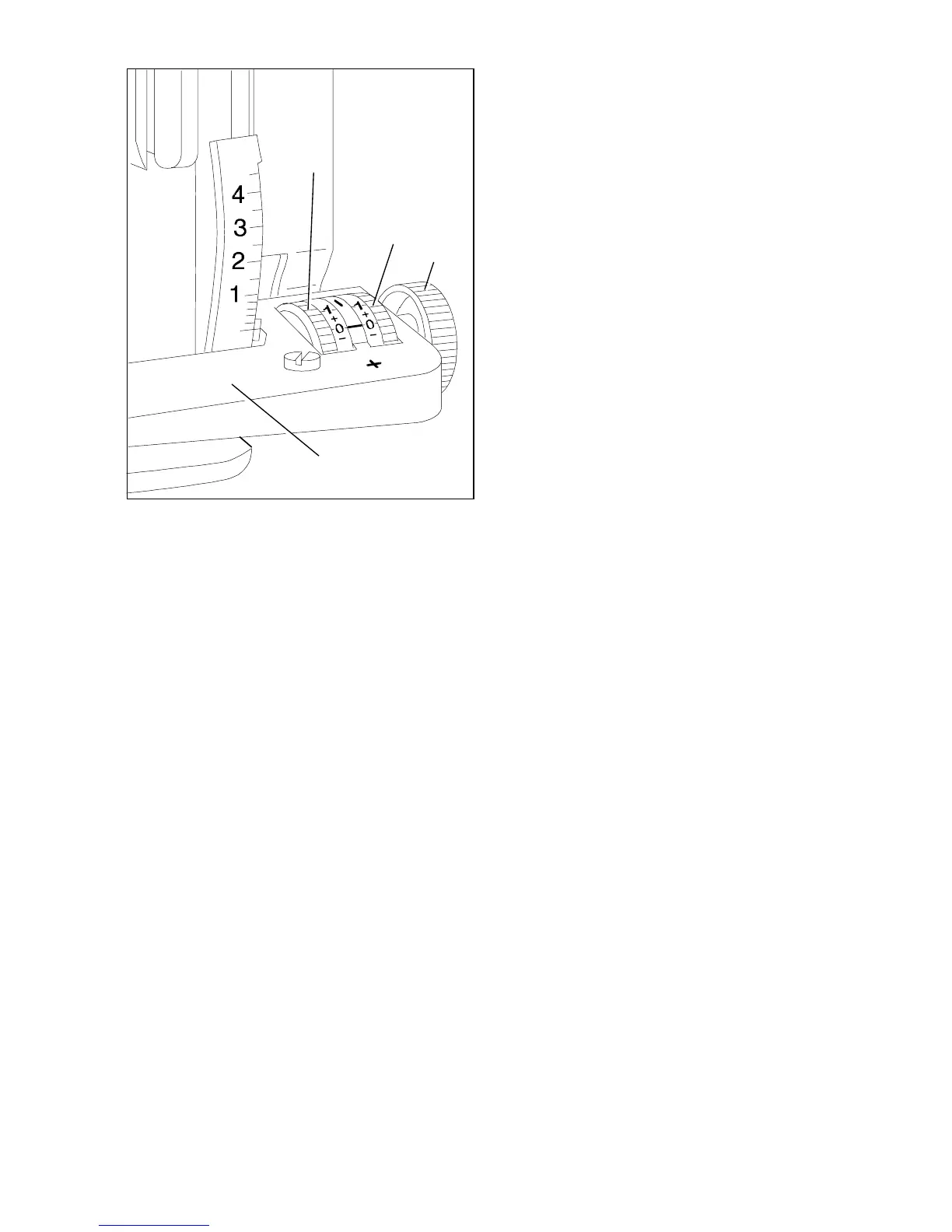

Fig. 14
Functions of the thumb
wheels
Thumb wheel 2 (1st setting)
This thumb wheel is for the machine feed
setting which is most frequently used.
Green figures = fullness application
Red figures = continuous stretching
"0"Adjustment = continuous synchronous
feeding (i.e. top and bottom
feeds work with same stroke).
Thumb wheel 3 (2nd setting)
This thumb wheel is for a feed setting which
deviates from the 1st adjustment.
It can be activated by, say, a second pedal or a
push-button.
Funciones de los discos
reguladores
Disco regulador 2 (1er ajuste)
Con este disco se regula el valor de ajuste que
más se utilice en la máquina.
Cifras verdes = Embedido continuo del flojo.
Cifras rojas = Estirado continuo.
"0"Ajuste = Costura normal continua (es
decir, los transportadores
superior e inferior arrastran con
igual grado de avance).
Disco regulador 3 (2° ajuste)
Con este disco se puede ajustar un valor
diferente al realizado con el primer ajuste,
pudiéndose conectar adicionalmente mediante
un segundo pedal o por pulsador.
Fonctions des disques de
réglage
Disque de réglage 2 (1er réglage)
A l' aide de ce disque, régler la valeur qui sera la
plus utilisée.
Chiffres verts = répartition continue d'embu.
Chiffre rouge = étirage continu.
"0"Réglage = couture normale continue
(griffe et pied entraîneur
travaillent avec un entraînement
identique).
Disque de réglage 3 (2ene réglage)
Ce deuxième disque permet de régler une valeur
différente de celle du disque droit et pouvant être
commandée par une deuxième pédale ou par
touche.
1
2
3
6
Funktionen der Einstell-
scheiben
Einstellscheibe 2 ( 1. Einstellung )
An dieser Einstellscheibe wird der Wert einge-
stellt, mit dem die Maschine überwiegend arbei-
ten soll.
Grüne Zahlen = Mehrweite einarbeiten.
Rote Zahlen = Dehnen.
"0" Einstellung = Normalnähen,
(d.h. Haupt- u. Differential-
transporteur arbeiten mit
gleichem Vorschub.)
Einstellscheibe 3 ( 2. Einstellung )
An dieser Einstellscheibe kann ein Wert
eingestellt werden, der von der 1. Einstellung
abweicht und z.B. über ein zweites Pedal bzw.
Tastschalter zugeschaltet werden kann.
