16. 3.5” HDD MODULAR BRACKET INSTALLATION (OPTIONAL)
3.5” HARD DRIVE BRACKET INSTALLATION
Requires 4x 6-32x5mm screws
Front View
1
Back View
2
3

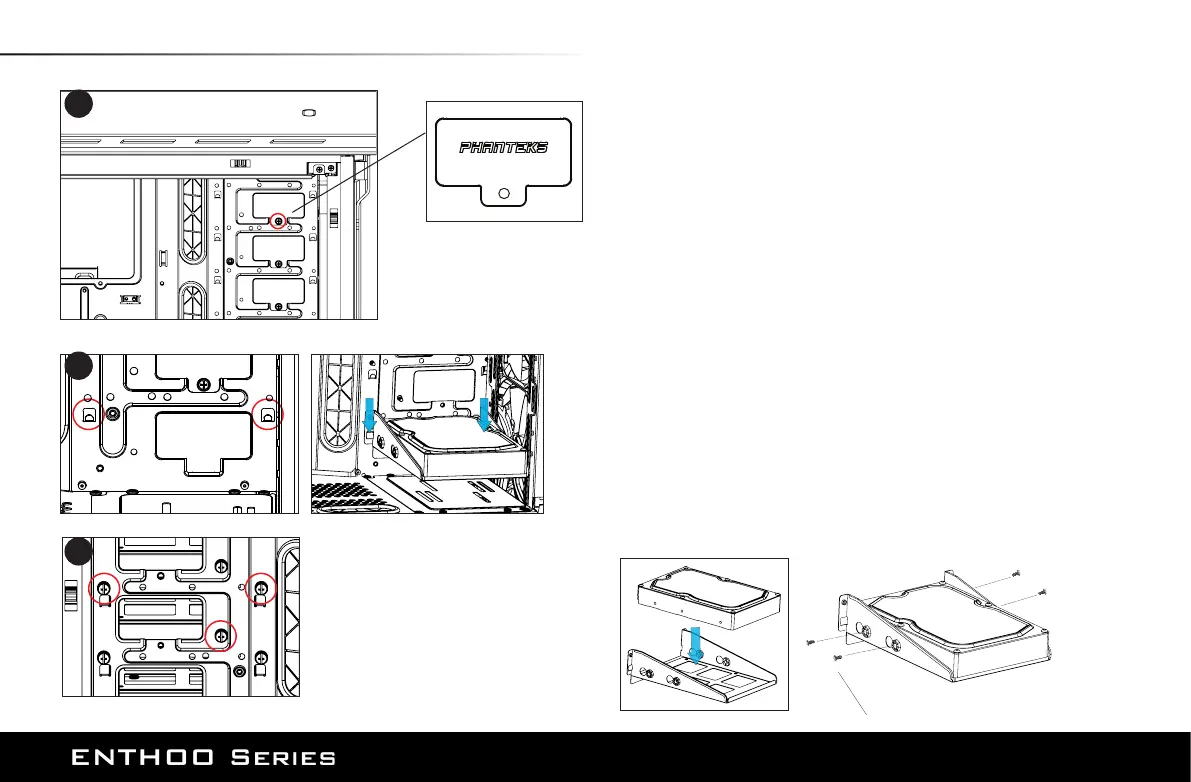

Step 1. Remove the HDD cover by removing the m3 Screw
Step 2: Align the HDD bracket to the slot and drop in.
Step 3: Screw in from the back with thumb screws to lock the bracket in
place.
第一步：拧下M3螺钉，拆除硬盘盖。
第二步：对齐硬盘支架和插槽并放入。
第三步：使用拇指螺钉从后侧拧紧，将支架锁定到位。
手順 1: m3 ネジを外して、HDD カバーを取り外します
手順 2: Align the HDD ブラケットをスロットに沿って差し込みます。
手順 3: 後ろからつまみネジで留めて、ブラケットを所定の位置に固定
します。
Шаг 1: Снимите крышку жестких дисков, удалив винт M3.
Шаг 2. Совместите кронштейн для жестких дисков со слотом и
вставьте его.
Шаг 3. Закрепите кронштейн на месте, привинтив его сзади
винтами с накатанной головкой.
