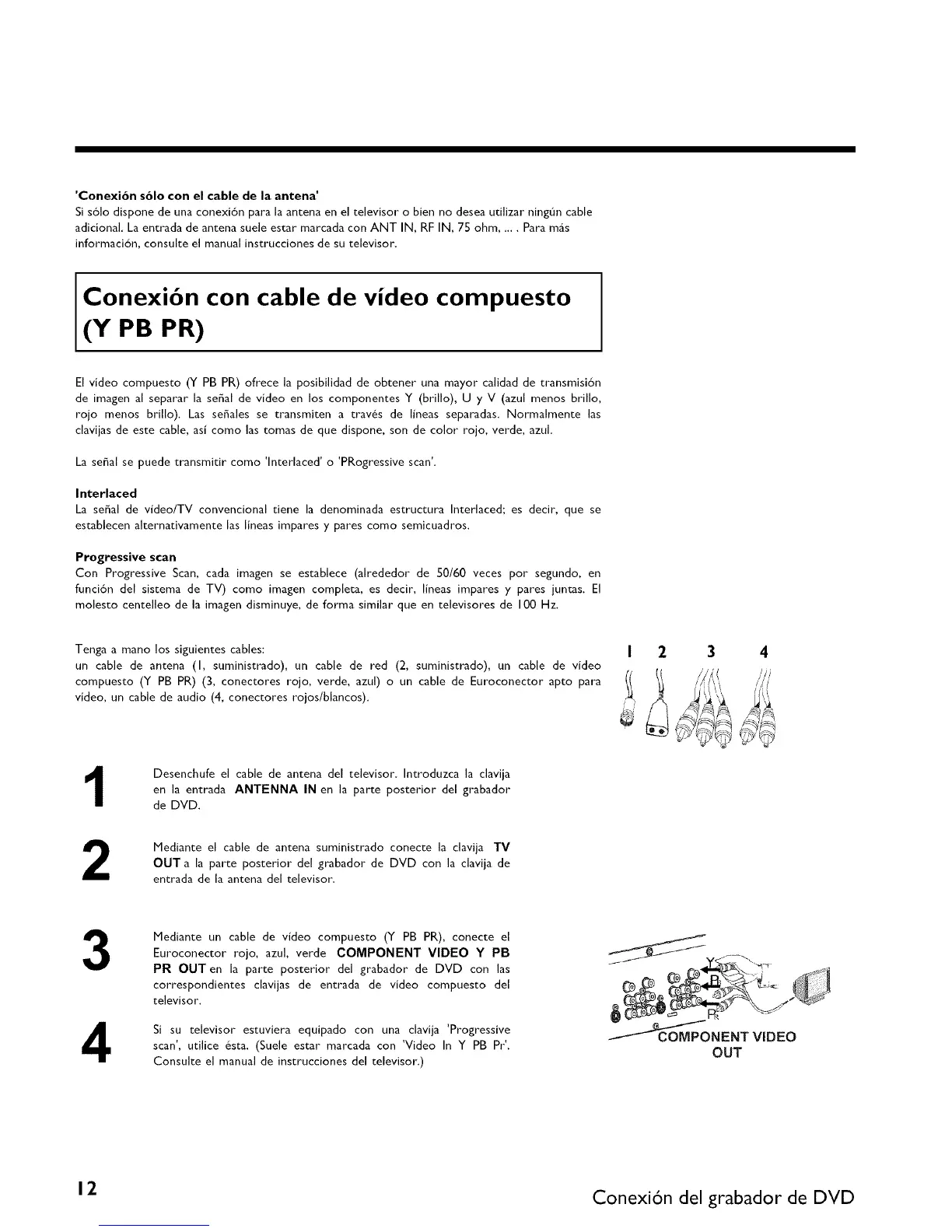

Philips DVDR615 - (Y Pb Pr)

'Conexi6n s61o con el cable de la antena'
Si s61o dispone de una conexi6n para la antena en el televisor o bien no desea utilizar ningQn cable
adicionaL La entrada de antena suele estar marcada con ANT IN, RF IN, 75 ohm ..... Para mas
informaci6n, consu[te el manual instrucciones de su televisor.
Conexi6n con cable de video compuesto
(Y PB PR)
El video compuesto (Y PB PR) ofrece la posibilidad de obtener una mayor calidad de transmisi6n
de imagen al separar la serial de video en los componentes Y (bril[o), U y V (azul menos bri[Io,
rojo menos bril[o). Las seriales se transmiten a travrs de [ineas separadas. Normalmente [as
clavijas de este cable, asl como [as tomas de que dispone, son de color rojo, verde, azul.
La serial se puede transmitir como 'Interlaced' o 'PRogressive scan'.
Interlaced
La serial de vldeo/TV convencional tiene la denominada estructura Interlaced; es decir, que se
establecen alternativamente las lineas impares y pares como semicuadros.
Progressive scan
Con Progressive Scan, cada imagen se establece (alrededor de 50/60 veces por segundo, en
funcion del sistema de TV) como imagen completa, es decir, llneas impares y pares juntas. El
molesto centelleo de la imagen disminuye, de forma similar queen televisores de 100 Hz.
Tenga a mano los siguientes cables:
un cable de antena (I, suministrado), un cable de red (2, suministrado), un cable de video
compuesto (Y PB PR) (3, conectores rojo, verde, azul) o un cable de Euroconector apto para
video, un cable de audio (4, conectores rojos/blancos).
1
Desenchufe el cable de antena del televisor. Introduzca la clavija
en la entrada ANTENNA IN en la parte posterior del grabador
de DVD.
I 3 4
2
Mediante el cable de antena suministrado conecte la clavija TV
OUT a la parte posterior del grabador de DVD con la clavija de
entrada de la antena del televisor.
3
4
Mediante un cable de video compuesto (Y PB PR), conecte el
Euroconector rojo, azul, verde COMPONENT VIDEO Y PB
PR OUT en la parte posterior del grabador de DVD con las
correspondientes clavijas de entrada de video compuesto del
televisor.
Si su televisor estuviera equipado con una clavija 'Progressive
scan _, utilice 6sta. (Suele estar marcada con 'Video In Y PB Pr'.
Consulte el manual de instrucciones del televisor.)
COMPONENT VIDEO
OUT
12 Conexi6n del grabador de DVD
