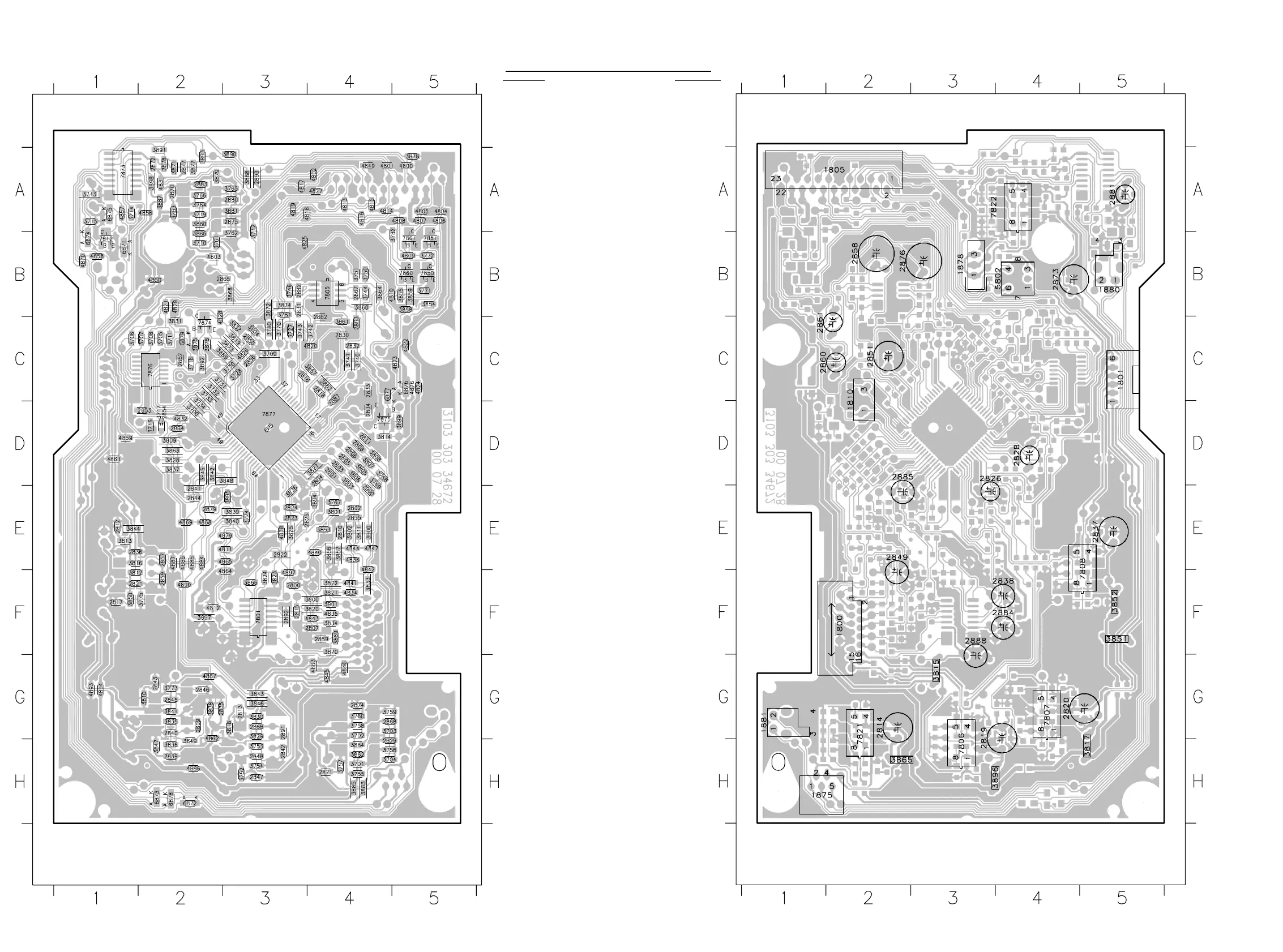

Philips FW C717 - 3 CDC-LC-MB Copperside view; 3 CDC-LC-MB Componentside view

10-6 10-6
This assembly drawing shows a summary
of all possible versions.
For components used in a specific version
see schematic diagram respectively partslist.
3CDC-LC-MB-DA11 Layout stage .2 2000-09-07
3CDC-LC-MB Componentside view
This assembly drawing shows a summary
of all possible versions.
For components used in a specific version
see schematic diagram respectively partslist.
3CDC-LC-MB-DA11 Layout stage .2 2000-09-07
3CDC-LC-MB Copperside view
2800 F3
2801 D4
2802 E4
2803 D4
2804 D4
2805 D4
2806 D4
2807 F4
2808 D4
2809 G2
2810 E4
2811 D4
2812 E1
2813 G3
2815 F3
2816 C3
2817 F1
2818 C4
2821 F1
2822 E3
2823 E3
2824 E3
2825 E3
2829 H4
2830 C4
2831 B3
2832 C4
2833 C4
2834 D4
2835 G2
2836 E1
2839 H2
2840 G2
2841 E2
2842 H3
2843 G2
2844 E2
2845 G2
2846 G2
2847 H3
2848 H3
2850 C3
2852 C2
2853 D2
2854 D2
2855 E4
2856 C3
2857 E2
2859 F2
2862 C4
2863 C4
2864 D2
2865 B3
2866 G3
2867 B4
2868 G4
2869 F4
2870 A2
2871 H4
2872 A2
2874 G4
2875 A3
2877 A2
2878 A2
2879 E2
2880 A3
2882 B3
2883 A2
2887 C4
2891 G3
2892 F3
2893 A3
2900 E4
3700 D2
3701 H4
3702 G4
3703 G4
3704 H4
3705 C2
3706 C1
3707 C2
3708 C2
3709 C3
3710 B2
3711 C2
3712 A3
3713 A1
3714 A1
3715 A1
3716 D2
3717 D2
3718 C2
3719 A2
3727 C3
3728 C3
3730 C3
3731 C2
3732 C2
3733 C2
3734 D2
3740 C4
3741 C4
3742 C4
3743 C3
3744 B4
3746 B3
3750 B4
3751 B4
3752 H3
3753 H3
3754 H3
3755 H4
3756 H4
3757 H4
3758 G4
3759 G4
3760 G4
3761 B2
3762 B3
3763 A2
3764 A2
3765 A3
3766 A2
3767 E4
3768 D4
3769 D4
3770 C3
3771 B5
3772 B5
3773 G2
3774 E3
3775 F2
3780 C3
3781 B3
3782 B5
3800 F4
3801 E4
3802 E4
3803 D4
3804 C3
3805 D4
3806 D4
3807 D4
3808 D4
3809 D2
3810 G2
3811 E4
3812 F1
3813 E1
3814 D4
3816 E1
3818 G3
3819 C3
3820 F4
3821 F4
3822 F4
3823 F3
3824 F3
3825 E3
3826 E3
3827 D4
3828 D2
3829 G3
3830 G3
3831 C2
3832 C3
3833 F4
3834 F4
3835 G2
3836 H2
3837 D2
3838 G2
3839 E3
3840 E3
3841 G2
3842 D2
3843 G3
3844 E1
3845 D2
3846 G3
3847 H2
3848 D3
3849 H2
3850 F1
3853 E4
3854 B5
3855 B5
3856 E4
3857 E4
3858 B5
3859 B5
3860 B4
3861 C4
3862 C4
3863 D2
3864 B4
3866 F3
3867 C4
3868 B3
3869 F4
3870 F4
3871 A2
3872 B3
3873 C3
3874 B3
3875 C2
3876 C2
3877 A2
3878 A5
3879 A2
3880 A2
3881 A3
3882 H4
3883 H4
3884 H4
3885 H4
3886 B2
3887 A2
3888 A3
3889 C2
3890 A3
3891 A2
3892 C2
3893 A2
3894 E4
3895 E3
3897 F2
3898 A2
3899 D5
3900 E4
3901 F4
4800 A5
4801 A4
4802 A4
4803 B2
4804 A5
4805 A5
4806 A5
4807 A5
4808 A5
4809 B5
4810 B4
4811 E3
4812 F2
4813 A4
4814 A4
4815 A4
4816 A4
4817 A3
4818 A3
4819 A3
4820 C4
4821 B2
4822 C5
4823 C5
4824 C5
4825 B3
4826 C3
4827 A4
4828 C2
4829 B2
4831 A2
4832 D2
4834 F4
4835 F4
4836 E4
4838 E3
4840 E4
4841 F4
4842 E4
4843 F4
4844 E4
4845 G4
4846 G4
4847 E4
4849 A4
4856 A2
4857 A1
4858 B1
4859 D1
4860 B2
4861 D1
4862 G2
4863 G4
4864 F3
4865 E3
4867 G2
4868 E2
4869 E2
4870 B1
4876 C5
4879 E3
4884 E2
4885 E2
4886 E2
4887 E2
4890 F2
4893 G1
4894 G1
4896 H2
4897 F3
6871 B1
6872 H2
6873 H2
6874 B1
6875 A1
6876 C5
6877 C4
6878 H2
6879 C2
7801 F3
7805 B4
7812 B1
7850 B5
7851 B5
7860 B5
7861 B5
7873 A1
7874 C2
7875 D4
7876 C2
7877 D3
1800 F2
1801 C5
1805 A2
1810 C2
1875 H1
1878 B3
1880 B5
1881 G1
2814 G2
2819 G3
2820 G4
2826 D3
2828 D4
2837 E5
2838 F4
2849 E2
2851 C2
2858 B2
2860 C1
2861 C1
2873 B4
2876 B2
2881 A5
2884 F4
2885 D2
2888 F3
3815 G3
3817 H5
3851 F5
3852 F5
3865 H2
3896 H3
5802 B4
7806 H3
7807 G4
7808 E5
7821 G2
7822 A3
Mapping
Copperside Componentside
