Philips LC8.1E - SSB: Test Points (Overview Bottom Side)

28LC8.1E LB 6.
Block Diagrams, Test Point Overview, and Waveforms

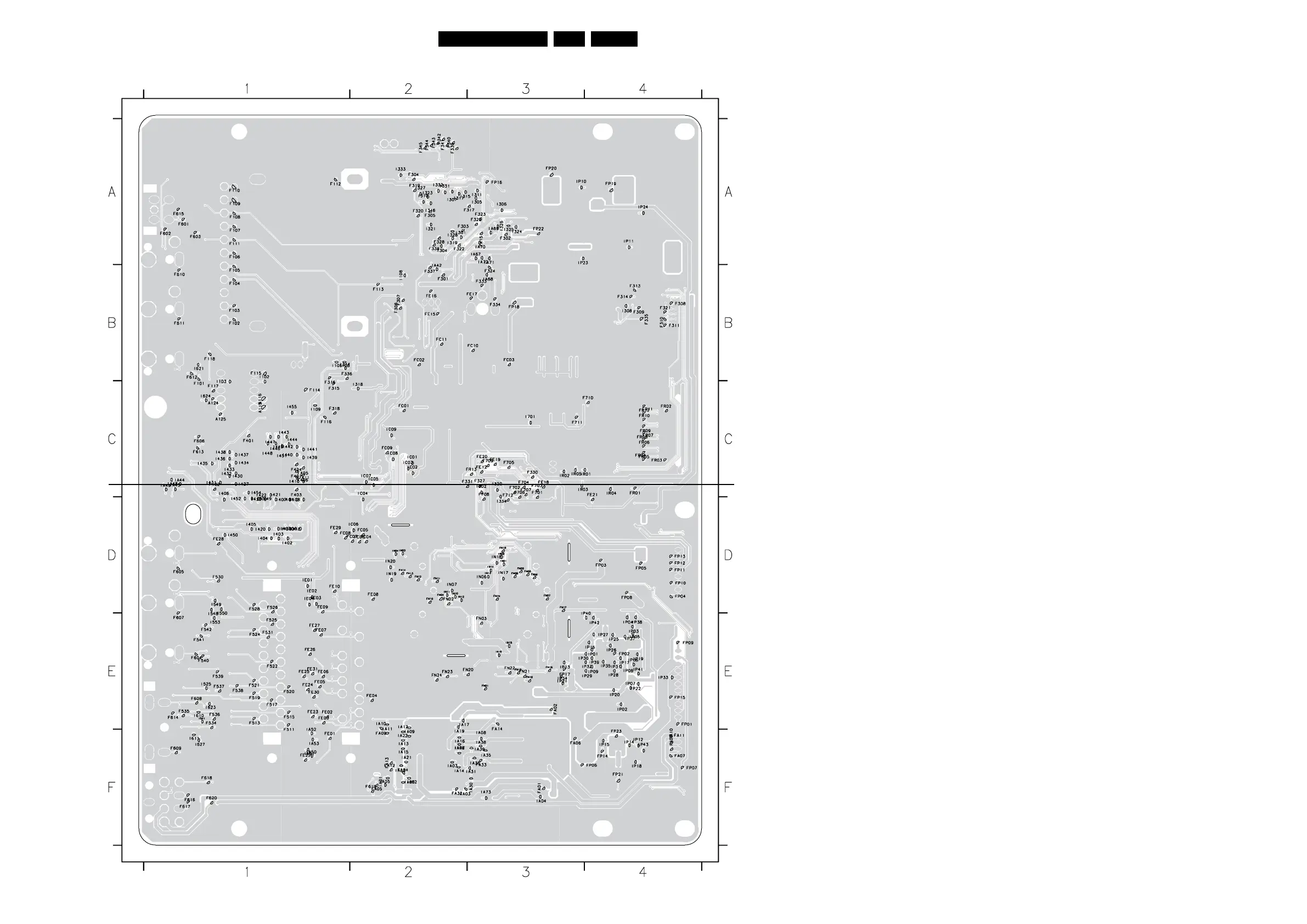

SSB: Test Points (Overview Bottom Side)
I_18170_014.eps
310708
Part 2
I_18170_014b.eps
Part 1
I_18170_014a.eps
A115 C1
A116 C1
A124 C1
A125 C1
F101 C1
F102 B1
F103 B1
F104 B1
F105 B1
F106 A1
F107 A1
F108 A1
F109 A1
F110 A1
F111 A1
F112 A1
F113 B2
F114 C1
F115 B1
F116 C1
F117 C1
F118 B1
F301 B2
F302 A3
F303 A2
F304 A2
F305 A2
F306 B2
F307 B2
F308 B4
F309 B4
F310 B4
F311 B4
F313 B4
F314 B4
F315 C1
F316 C1
F317 A3
F318 C1
F319 A2
F320 A2
F321 B4
F322 A2
F323 A3
F324 B3
F325 A3
F
327 C3
F328 A2
F330 C3
F331 C3
F333 B3
F334 B3
F335 B4
F336 B1
F337 B2
F338 A2
F339 A2
F340 A2
F341 A2
F342 A2
F343 A2
F344 A2
F345 A2
F401 C1
F402 C1
F403 C1
F404 C1
F405 C1
F406 C1
F407 C1
F511 F1
F513 E1
F515 E1
F517 E1
F519 E1
F520 E1
F521 E1
F522 E1
F524 E1
F525 E1
F526 D1
F528 D1
F530 D1
F531 E1
F534 E1
F535 E1
F536 E1
F537 E1
F538 E1
F539 E1
F540 E1
F541 E1
F542 E1
F601 A1
F602 A1
F603 A1
F604 E1
F605 D1
F606 C1
F607 E1
F608 E1
F609 F1
F610 B1
F611 B1
F612 B1
F613 C1
F614 E1
F615 A1
F616 F1
F617 F1
F618 F1
F619 F2
F620 F1
F701 C3
F702 C3
F703 C3
F704 C3
F705 C3
F706 C3
F707 C3
F708 C3
F709 C3
F710 C4
F711 C3
F712 C3
FA01 F3
FA02 E3
FA03 F2
FA04 F2
FA05 F2
FA06 F3
FA07 F4
FA08 F4
FA09 F2
FA10 F4
FA11 F4
FA12 F2
FA13 F2
FA14 E3
FA15 A3
FA32 F2
FA33 F3
FC01 C2
FC02 B2
FC03 B3
FC04 D2
FC05 D2
FC06 D2
FC07 D2
FC08 D1
FC09 C2
FC10 B3
FC11 B2
FE01 F1
FE02 E1
FE03 E1
FE04 E2
FE05 E1
FE06 E1
FE07 E1
FE08 D2
FE09 D1
FE10 D1
FE12 C3
FE15 B2
FE16 B2
FE17 B3
FE18 C3
FE19 C3
FE20 C3
FE21 C4
FE22 F1
FE23 E1
FE24 E1
FE25 E1
FE26 E1
FE27 E1
FE28 D1
FE29 D1
FE30 E1
FE31 E1
FN01 E3
FN02 D2
FN03 E3
FN04 D2
FN05 D3
FN06 D3
FN07 D3
FN08 D3
FN09 D3
FN10 D2
FN11 D2
FN12 D2
FN13 D2
FN14 D2
FN15 E3
FN16 E3
FN17 D3
FN18 D3
FN19 E3
FN20 E3
FN21 E3
FN22 E3
FN23 E2
FN24 E2
FN74 D3
FP01 E4
FP02 E4
FP03 D4
FP04 D4
FP05 D4
FP06 F4
FP07 F4
FP08 D4
FP09 E4
FP10 D4
FP11 D4
FP12 D4
FP13 D4
FP14 F4
FP15 E4
FP16 A3
FP17 E3
FP18 B3
FP19 A4
FP20 A3
FP21 F4
FP22 A3
FP23 F4
FR01 C4
FR02 C4
FR03 C4
FR04 C4
FR05 C4
FR06 C4
FR07 C4
FR08 C4
FR09 C4
FR10 C4
FR11 C4
FR12 C4
FR13 C3
I102 B1
I103 C1
I105 B1
I106 B1
I108 B2
I109 C1
I301 A2
I302 C3
I304 A2
I305 A3
I306 A3
I307 A2
I308 B4
I310 A2
I311 A3
I314 B1
I315 A2
I316 A2
I317 A2
I318 C2
I319 A2
I320 C3
I321 A2
I323 A2
I324 A3
I325 A3
I326 A3
I327 A2
I328 A2
I331 A2
I332 A2
I333 A2
I334 D3
I401 D1
I402 D1
I403 D1
I404 D1
I405 D1
I406 C1
I407 D1
I408 D1
I410 C1
I411 C1
I416 D1
I417 D1
I418 D1
I419 D1
I420 D1
I421 C1
I422 C1
I423 D1
I427 C1
I430 C1
I431 C1
I432 C1
I433 C1
I434 C1
I435 C1
I436 C1
I437 C1
I438 C1
I439 C1
I440 C1
I441 C1
I442 C1
I443 C1
I444 C1
I445 C1
I446 C1
I447 C1
I448 C1
I449 D1
I450 D1
I451 C1
I452 D1
I453 D1
I454 C1
I455 C1
I525 E1
I541 E1
I548 E1
I549 D1
I550 E1
I553 E1
I610 E1
I611 F1
I621 B1
I623 E1
I624 C1
I627 F1
I701 C3
IA01 F2
IA02 F2
IA03 F2
IA04 F3
IA05 F2
IA06 F2
IA07 F2
IA08 F3
IA09 F2
IA10 E2
IA11 E2
IA12 E2
IA13 F2
IA14 F2
IA15 F2
IA16 F2
IA17 E2
IA18 F2
IA19 F2
IA21 F2
IA22 F2
IA30 F3
IA31 F3
IA33 F2
IA35 F3
IA36 F3
IA38 F3
IA39 F3
IA42 B2
IA44 C1
IA45 C1
IA48 C1
IA49 C1
IA50 F1
IA51 F1
IA52 F1
IA53 F1
IA67 A3
IA68 B3
IA69 A3
IA70 A
3
IA71 A3
IA72 A3
IA73 F3
IC01 C2
IC02 C2
IC03 C2
IC04 C2
IC05 C2
IC06 D2
IC07 C2
IC08 C2
IC09 C2
IE01 D1
IE02 D1
IE03 D1
IE04 D1
IN01 D3
IN02 D3
IN03 D2
IN04 D2
IN06 D3
IN07 D2
IN10 D2
IN11 D2
IN12 D2
IN13 D3
IN14 D3
IN15 E3
IN16 E3
IN17 D3
IN18 D3
IN19 D2
IN20 D2
IP01 E4
IP02 E4
IP03 E4
IP04 E4
IP05 E4
IP06 E4
IP07 E4
IP08 E4
IP09 E4
IP10 A3
IP11 A4
IP12 F4
IP13 E3
IP14 F4
IP15 F4
IP16 E4
IP17 E4
IP18 F4
IP19 E4
IP20 E4
IP21 E3
IP22 E4
IP23 A3
IP24 A4
IP25 E4
IP26 E4
IP27 E4
IP28 E4
IP29 E4
IP30 E3
IP31 E4
IP32 E4
IP33 E4
IP34 E3
IP35 E4
IP37 E4
IP38 E4
IP39 E4
IP40 E4
IP41 E4
IP42 E4
IP43 F4
IR01 C4
IR02 C3
IR03 C3
IR04 C4
IR05 C3
3139 123 6425.1
