Philips ME6 - Page 87

Circuit Diagrams and PWB Layouts
87LC4.31E AA 7.

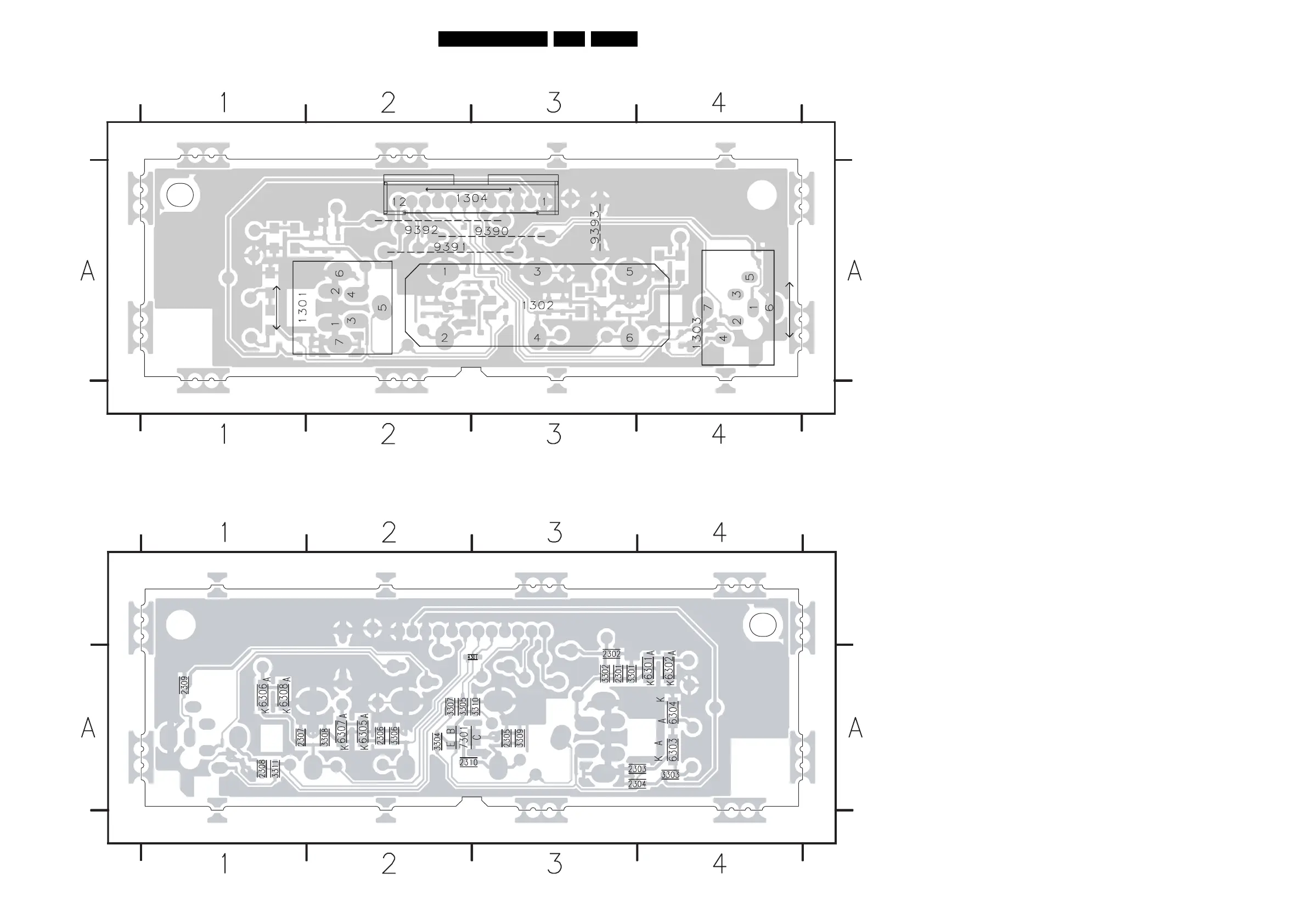

Layout Side I/O Panel (26” & 32”) (Top Side)
Layout Side I/O Panel (26” & 32”) (Bottom Side)
G_16210_029.eps
180106
3139 123 5956.1
1301 A1 1302 A3 1303 A4 1304 A2 9390 A3 9391 A2 9392 A2 9393 A3
G_16210_030.eps
180106
3139 123 5956.1
2301 A3
2302 A3
2303 A3
2304 A3
2305 A3
2306 A2
2307 A1
2308 A1
2309 A1
2310 A2
3301 A3
3302 A3
3303 A4
3304 A2
3305 A2
3306 A2
3307 A2
3308 A2
3309 A3
3310 A3
3311 A1
4301 A3
6301 A4
6302 A4
6303 A4
6304 A4
6305 A2
6306 A1
6307 A2
6308 A1
7301 A2
