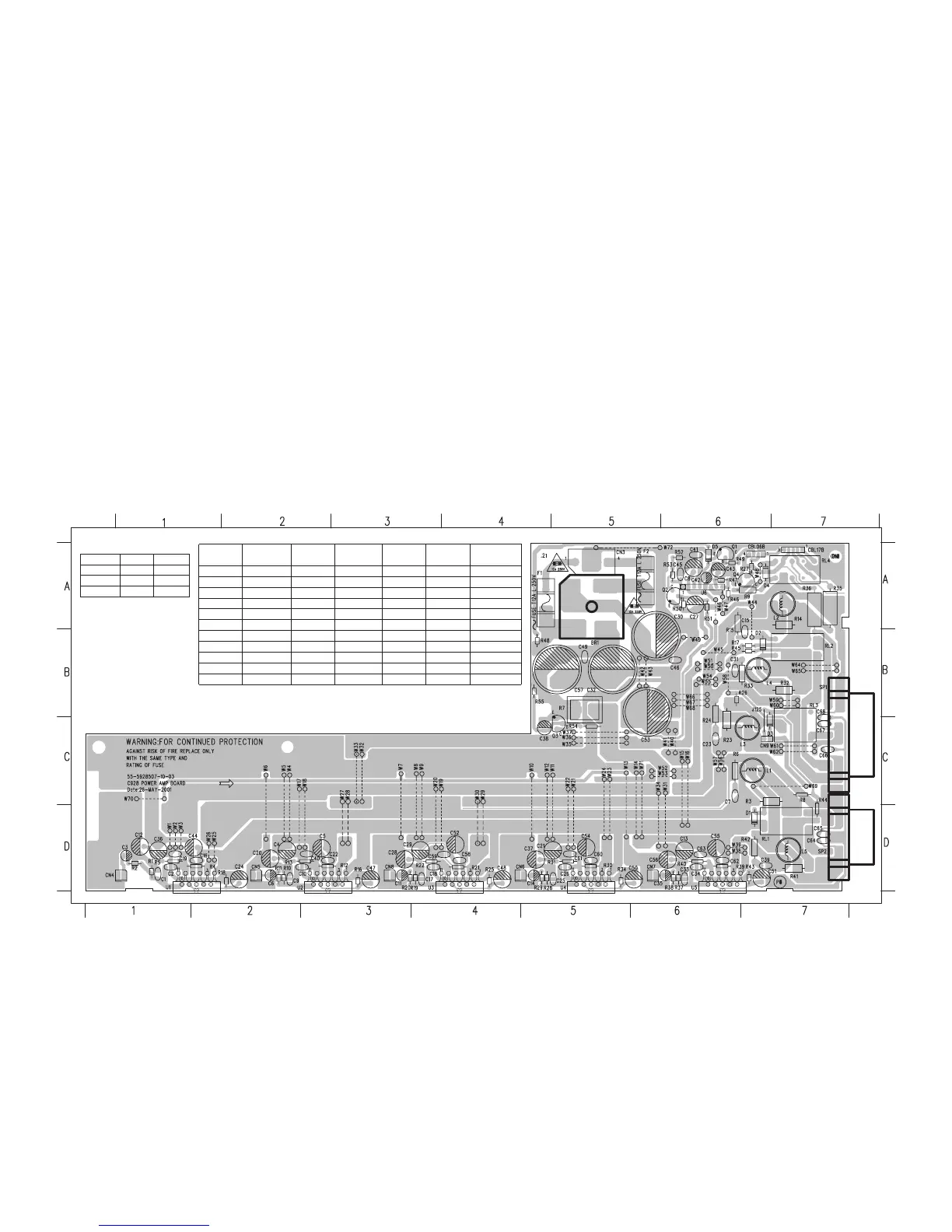

COMPONENT LAYOUT
12-212-2
BR1 A5
C1 D1
C10 D3
C11 D3
C12 D1
C13 D6
C14 D5
C15 B7
C16 D2
C17 D4
C18 D4
C19 D1
C2 D1
C20 D2
C21 D5
C22 D3
C23 C6
C24 D2
C25 D5
C26 D5
C27 A6
C28 D3
C29 D4
C3 D1
C30 B6
C31 B6
C32 B5
C33 D6
C34 D6
C35 D6
C36 D1
C37 D5
C38 C5
C39 D7
C4 D2
C40 D3
C41 A6
C42 A6
C43 A6
C44 D2
C45 A6
C46 B6
C47 D3
C48 D4
C49 B5
C5 D3
C50 D6
C51 D7
C52 D4
C53 C6
C54 D5
C55 D6
C56 D6
C57 B5
C58 D4
C59 D4
C6 D2
C60 D5
C61 D5
C62 D6
C63 D6
C64 D7
C65 D7
C66 C7
C67 C7
C68 C7
C7 C6
C8 A6
C9 D2
CBL06B A7
CBL17B A7
CN3 A5
CN4 D1
CN5 D2
CN6 D4
CN7 D6
CN8 D3
CN9 C7
D1 D7
D2 B7
D3 C7
D4 A7
D5 A6
F1 A5
F2 A6
J125 B7
L1 C7
L2 A7
L3 C7
L4 B7
L5 D7
Q1 A6
Q2 A6
Q3 C5
Q4 A7
R1 D1
R10 D2
R11 D2
R12 D3
R13 D2
R14 A7
R15 A6
R16 D3
R17 B7
R18 D2
R19 D4
R2 D1
R20 D3
R21 D4
R22 D4
R23 C6
R24 C6
R25 D4
R26 B6
R27 A7
R28 D5
R29 D5
R3 C7
R30 D5
R31 D5
R32 B7
R33 B7
R34 D5
R35 A7
R36 A7
R37 D6
R38 D6
R39 D6
R4 D2
R40 D6
R41 D7
R42 D7
R43 D7
R44 D7
R45 B7
R46 A6
R47 A6
R48 B5
R49 A6
R5 D1
R50 A6
R51 A6
R52 A6
R53 A6
R54 C5
R55 B5
R6 C6
R7 B5
R8 C7
R9 A7
RL1 D7
RL2 B7
RL3 C7
RL4 A7
SP1 C7
SP2 D7
U1 D1
U2 D3
U3 D4
U4 D5
U5 D6
U6 A6
W1 D1
W10 C5
W11 C5
W12 C5
W13 C5
W14 C6
W15 C6
W16 C6
W17 D2
W18 D3
W19 D4
W2 D1
W20 D4
W21 D5
W22 D5
W23 C5
W24 C5
W25 D2
W26 D2
W27 D3
W28 D3
W29 D4
W3 D1
W30 D4
W31 D6
W32 C3
W33 C3
W34 D6
W35 C5
W36 C5
W37 C5
W38 D6
W39 D6
W4 C2
W40 C6
W41 C6
W42 B6
W43 B6
W44 A7
W45 B6
W46 A6
W47 A6
W48 A7
W49 B6
W5 C2
W50 B6
W51 B6
W52 C6
W53 C6
W54 B6
W55 B6
W56 C6
W57 C6
W58 B6
W59 B7
W6 C2
W60 B7
W61 C7
W62 C7
W64 B7
W65 B7
W66 B6
W67 B6
W68 B6
W69 C7
W7 C3
W70 C1
W71 C6
W72 A6
W8 C4
W9 C4
Measurement in DVD playing Mode
(5,1 Channel Disc)
Pin No. U1 U2 U3 U4 U5 U6
LM3886 LM3886 LM3886 LM3886 LM3886 UPC1237
1 35V 35V 35V 35V 35V 10,4mV
2 40mV 60mV 40mV 30mV 30mV 7,8mV
3 6mV 5mV 5mV 5mV 5mV 14,2mV
4 -35V -35V -35V -35V -35V 1,5V
5 35V 35V 35V 35V 35V 0V
6 26mV 26mV 26mV 26mV 26mV 0,8V
7 5mV 5mV 5mV 5mV 5mV 2,2V
8 -7,5V -7,5V -7,5V -7,5V -7,5V 2,91V
9 -0,9mV -1,8mV -1,5mV -1,8mV -1,8mV
10 -0,6mV 0,6mV -0,8mV -0,8mV -0,8mV
11 24mV 24mV 24mV 24mV 24mV
Pin No. Q2 Q3
B 35V -35,5V
C 8,1mV 35V
E 35V -35V
To Next Page
