12
8 V
3 V
2 V
10 s 20 s 30 s
40 s 50 s
PE. 4
ou. 4
ou. 5
PE. 5

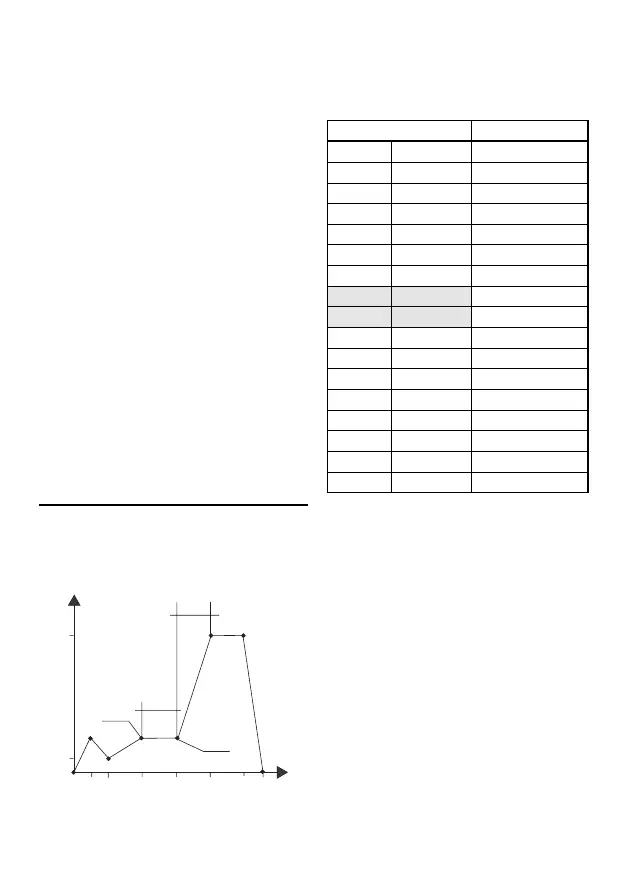

4.2.4 Ein Beispiel zum
Betriebsmodus Auto
ohne Spezial Display Funktion
Wenn Sie solch eine Funktion pro-
grammieren wollen, dann legen Sie
sich am Besten so eine Tabelle an:
Beispiel Eigene Werte
PEr 8
ou. 1 0 V
PE. 1 5 s
ou. 2 3 V
PE. 2 5 s
ou. 3 2 V
PE. 3 10 s
ou. 4 3 V
PE. 4 10 s
ou. 5 3 V
PE. 5 10 s
ou. 6 8 V
PE. 6 10 s
ou. 7 8 V
PE. 7 10 s
ou. 8 0 v
PE. 8 5 s
4. Bei der Sollwertausgabe werden
im Betriebsmodus Auto und akti-
vierter SPecial disPlay Funktion
die gesamten Strom - bzw.
Spannungsbereiche vorgegeben.
D.h. die Sollwertbereiche 0 ... 24
mA und 0 ... 12 V beziehen sich
jeweils auf die skalierten Werte.
Wird z.B. bei di.Lo der Wert 5 einge-
geben und bei di.Hi 10, so ergeben
sich beim Stromausgang folgende
Zuordnungen:
di.Lo 5 entspricht 0 mA,
di.Hi 10 entspricht 24 mA.
Bei der Eingabe der Stützpunkte
(ou.1, ou.2, ...) müssen Sie die ska-
lierten Werte verwenden. Falls der
Stützpunkt ou.1 = 12 mA (im obigen
Beispiel) ausgegeben werden soll,
dann müssen Sie 7.5 eingeben und
nicht 12 mA.
