Caractéristiques techniques (suite)
Indice de protection: IP 65 par l’avant
Poids : env. 50 g
Entrées :
2 touches en face avant pour le réglage et la programmation
Entrée Hold, optocoupleur, actif haut
bas : 0 .. 2 V CC / haut : 4 .. 30 V CC
Sorties : Sortie courant 0 ... 24 mA, incrément 10 μA
Charge 20 mA jusqu’à <
500 Ohms,
> 20 mA jusqu’à < 400 Ohms
Ondulation: <10 mVss
Sortie tension 0 ..12 V, incrément 10 mV,
Charge >
2 kOhm, ondulation: <10 mVss
Précision : < 0,2 % de la valeur finale + 0,02 %/K
Entrées
1 : 10 ... 30 V DC
2 : GND_1
3 : GND_2
4 : Hold
Sorties
5 : 0 ... 24 mA (Iout)
6 : GND_3
7 : 0 ... 12 V DC (Uout)
6. Raccordement

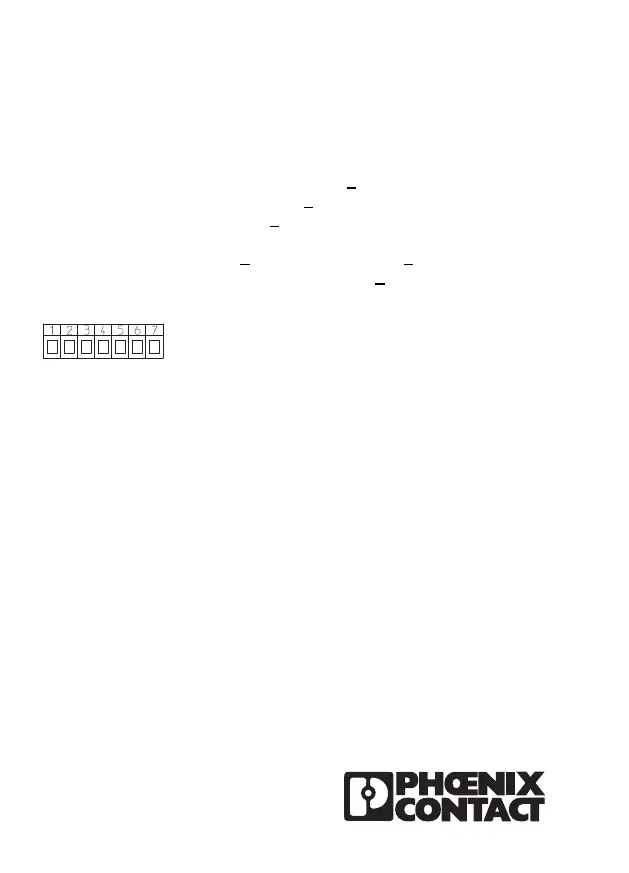

Synoptique et connexion, voir point 1.4
Bornes à visser RM5.08:
0,14 ... 1,5 mm
2
, 26 ... 16 AWG
7. Etendue de la livraison
1 Afficheur digital
1 Etrier de montage
1 Cadre avant pour fixation par étrier,
découpe d’encastrement 50 x 25 mm
1 Cadre avant pour fixation par vis,
découpe d’encastrement 50 x 25 mm
1 Joint
1 Instructions d’utilisation multilingues
10. Dimensions, voir dépliant en
première page
9. Messages d’erreur
Err0 : erreur de programmation,
p. ex. : valeur saisie supérieure à
ou.Hi
8. Référence de commande
Générateur de consigne:
MCR-SL-D-SPA-UI
2710314
