4

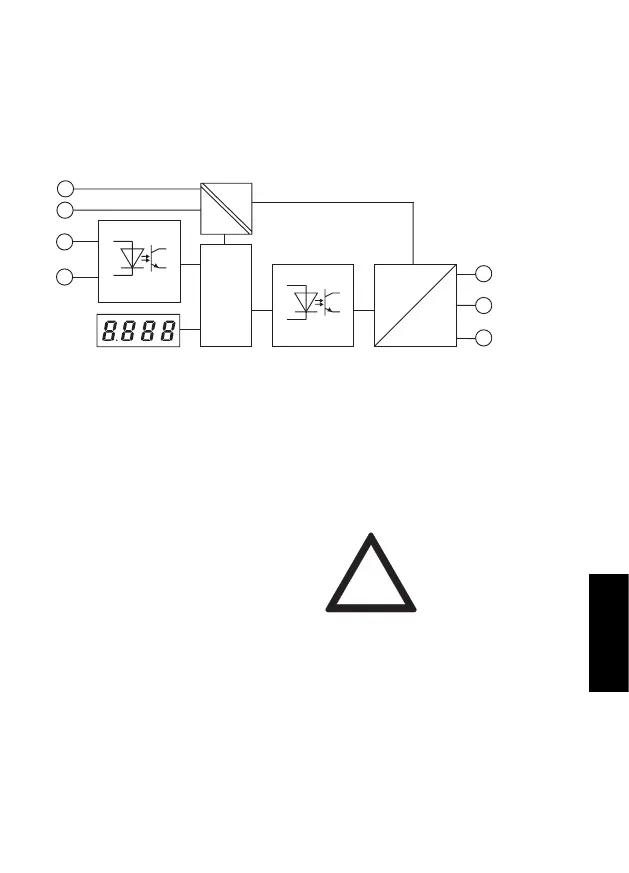

1.4 Diagrama de bloques
µC
D
A
DC
DC
1
2
4
3
7
5
6
Entradas
1: 10 ... 30 V DC
2: GND_1
3: GND_2
4: Hold
Salidas
5: 0 ... 24 mA (Iout)
6: GND_3
7: 0 ... 12 V DC (Uout)
!
2 Observaciones de seguridad y advertencia
1. Antes de la ejecución de los
trabajos de instalación o manteni-
miento cerciórese de que la
instalación digital está separada
de la tensión de suministro.
2. Utilice este aparato conforme a su
finalidad.
3. En un estado técnicamente
perfecto.
4. Teniendo en cuenta las instruccio-
nes de manejo y las disposiciones
generales de seguridad.
5. Observe las disposiciones especí-
ficas de empleo y de los países
6. Este aparato no es adecuado
para zonas bajo peligro de
explosiones y en zonas que se
excluyen en la norma EN 61010
parte 1.
7. El indicador digital sólo se puede
poner en marcha montado
correctamente según se indica en
el capítulo "Datos técnicos gene-
rales".
detener activando la entrada Hold.
Cuando se desactiva esta entrada,
vuelve arrancar desde este punto.
Durante el servicio se muestra alter-
nativamente el valor de consigna
emitido y Auto.
español
