1. Descrizione funzionale
Il presente generatore di valore di
consegna è un apparecchio semplice
da usare, comandato da un micro-
processore, che serve per l'emissio-
ne di valori di corrente e di tensione.
Corrente: 0 ... 24 mA
Tensione: 0 ... 12 V DC.
Può essere utilizzata sia l’uscita di
corrente sia l’uscita di tensione.
Ha tre modalità operative:
– Modalità acquisizione manuale
diretta
– Modalità rampa manuale
– Modalità rampa automatica
Dati memorizzati in caso di inter-
ruzione di corrente
I dati programmati sono conservati in
caso di interruzione di corrente.

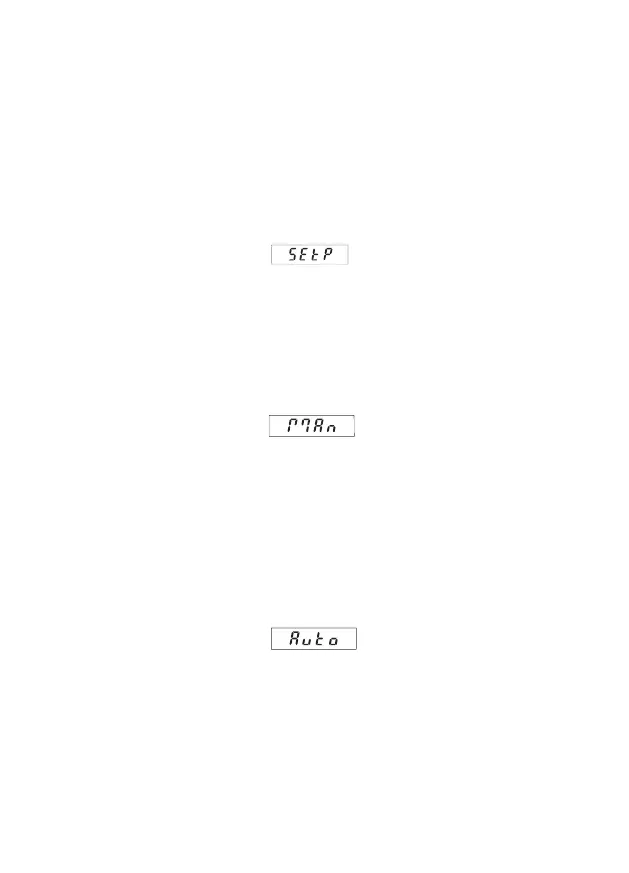

1.1 Modalità operativa SEtP
Questa modalità consente l'uso
dell'apparecchio in modalità di
acquisizione manuale diretta dopo
la programmazione. L'utente definis-
ce direttamente in volt od in mA il
valore che deve comparire in uscita.
Se nessun tasto viene premuto nei
tre secondi successivi, questo valore
viene preso in considerazione ed
emesso come nuovo valore di con-
segna. Durante il funzionamento, il
display alterna tra la visualizzazione
del valore di consegna emesso e
SEtP.
1.2 Modalità operativa MAn
Questa modalità consente l'uso
dell'apparecchio per attuare una
rampa manuale dopo la program-
mazione:questa rampa si definisce
con due valori di corrente o di tensio-
ne, selezionabili liberamente, e con
un incremento. In fase di funziona-
mento, il tasto destro consente di
aumentare il valore di consegna del
valore dell'incremento programmato;
il tasto sinistro consente di diminuir-
lo. Inoltre, è possibile applicare un
fattore di scala al valore di consegna
emesso, in altre parole, di visualizza-
re per esempio10 (kg) e di emettere
2 V. Durante il funzionamento, il dis-
play alterna tra la visualizzazione del
valore di consegna emesso e MAn.
1.3 Modalità operativa Auto
Questa modalità consente l'uso
dell'apparecchio per attuare una
rampa automatica dopo la pro-
grammazione: la funzione rampa
automatica si definisce con un mas-
simo di 20 valori di corrente o di ten-
sione che vengono emessi in modo
sincronizzato. La funzione rampa è,
a scelta, un anello limitato o senza
fine. Il tempo del ciclo può essere
programmato entro la fascia com-
presa tra 0,1 s ... 999.9 s o tra
0,1 min .... 999.9 min. La funzione
rampa auto. viene lanciata con il
tasto destro. Essa può essere con-
clusa con il tasto sinistro. La funzio-
ne rampa auto. può essere interrotta
con l'attivazione dell'ingresso Hold.
