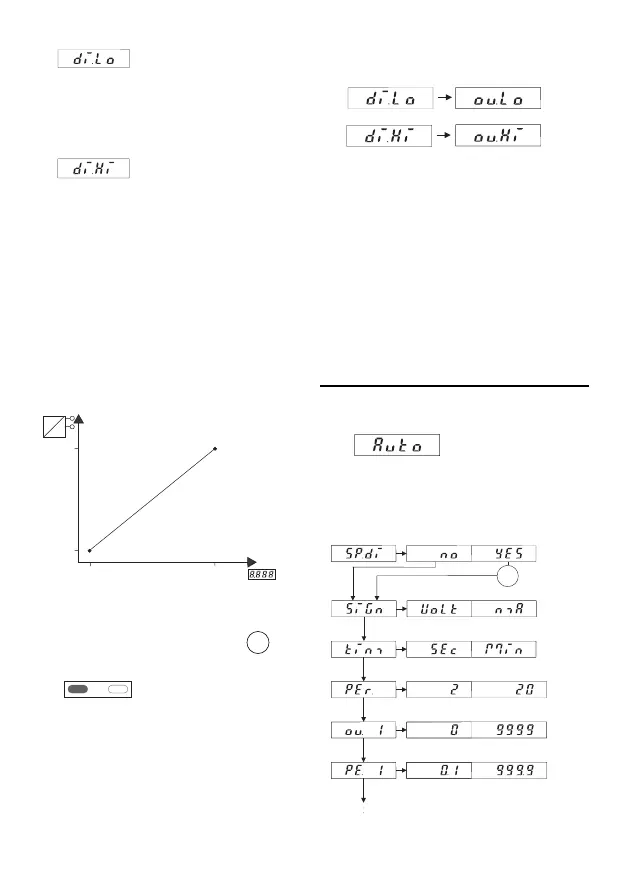

4.2.3 Mode opératoire Auto
to
to
to
A
1. Le mode opératoire Auto permet
la programmation des paramètres
suivants :
voir 4.2.3.1
– display.Low permet de
définir la valeur minimale qui sera
affichée. Cette valeur correspondra
à la valeur ou.Lo de la consigne
émise.
– display.High permet de
définir la valeur maximale qui sera
affichée. Cette valeur correspondra
à la valeur ou.Hi de la consigne
émise.
Affichage Valeur de sortie
Les valeurs pour l’affichage et pour
la consigne émise sont mises en
corrélation en interne lors de la pro-
grammation.
Résumé:
Exemple :
Il faut afficher 10 (kg) pour une
valeur de consigne émise de 2 V
(limite inférieure) ; il faut afficher
40 (kg) pour une valeur de consigne
émise de 8 V (limite supérieure).
10 kg 40 kg
8 V
2 V
D
A
7
6
⇑
⇑
3. Presser les deux touches pour
continuer la programmation au
point 4.2.1 (1). SiGn, voir A
dans l’organigramme.
Nota Bene:
En mode opératoire MAn, lorsque la
fonction SPecial disPlay est activée,
l’incrément se rapporte à la valeur
multipliée par le facteur d’échelle.
