- 14 -
Ajuste de modos de funcionamiento
568192395
` Desconectar la tensión de alimentación.
` Seleccionar el modo de funcionamiento me-
diante el selector "mode".
` Si el selector "mode" está en posición inicial
(posición vertical), aparece un mensaje de
error
Impostazione delle modalità operative
` Disattivare la tensione di alimentazione.
` Selezionare la modalità operativa tramite il
selettore di modalità "mode".
` Quando il selettore di modalità "mode" si tro-
va in posizione base (posizione verticale) vie-
ne visualizzato un avviso di errore.
Bedrijfsmodi instellen
` Voedingsspanning uitschakelen.
` Bedrijfsmodus kiezen met de bedrijfsmodus-
keuzeschakelaar "mode".
` Wanneer de bedrijfsmoduskeuzeschakelaar
"mode" zich in de basisstand bevindt (lood-
rechte positie), verschijnt een foutmelding.
selector de modos de
funcionamiento "mode"/
selettore modalità
operative "mode"/
bedrijfsmoduskeuzescha-
kelaar "mode"
rearme automático,
manual/
start automatico, manuale/
automatische,
handmatige start
rearme supervisado, flanco
ascendente/
start controllato fronte in
salita/
bewaakte start met
stijgende flank
rearme supervisado, flanco
descendente/
start controllato fronte in
discesa/
bewaakte start met
dalende flank
rearme automático con
test de arranque/
start automatico con test di
avvio/
automatische start met
aanlooptest
sin detección de
derivación/
senza riconoscimento del
cortocircuito/
zonder detectie van onder-
linge sluiting
con detección de deriva-
ción/
con riconoscimento del
cortocircuito/
met detectie van
onderlinge sluiting
Ajuste del tiempo de retardo
599376267
Selector de tiempos "t[s]"
Selector de factor "n"
n x t[s] = tiempo de retardo
Ejemplo:
t = 4 s, n = 5
tiempo de retardo = 5 x 4 = 20 s
Impostare il tempo di ritardo
Selettore tempi "t[s]"
Selettore fattore "n"
n x t[s] = tempo di ritardo
Esempio:
t = 4 s, n = 5
tempo di ritardo = 5 x 4 = 20 s
Vertragingstijd instellen
Tijdkeuzeschakelaar "t[s]"
Factorkeuzeschakelaar "n"
n x t[s] = vertragingstijd
Voorbeeld:
t = 4 s, n = 5
Vertragingstijd = 5 x 4 = 20 s

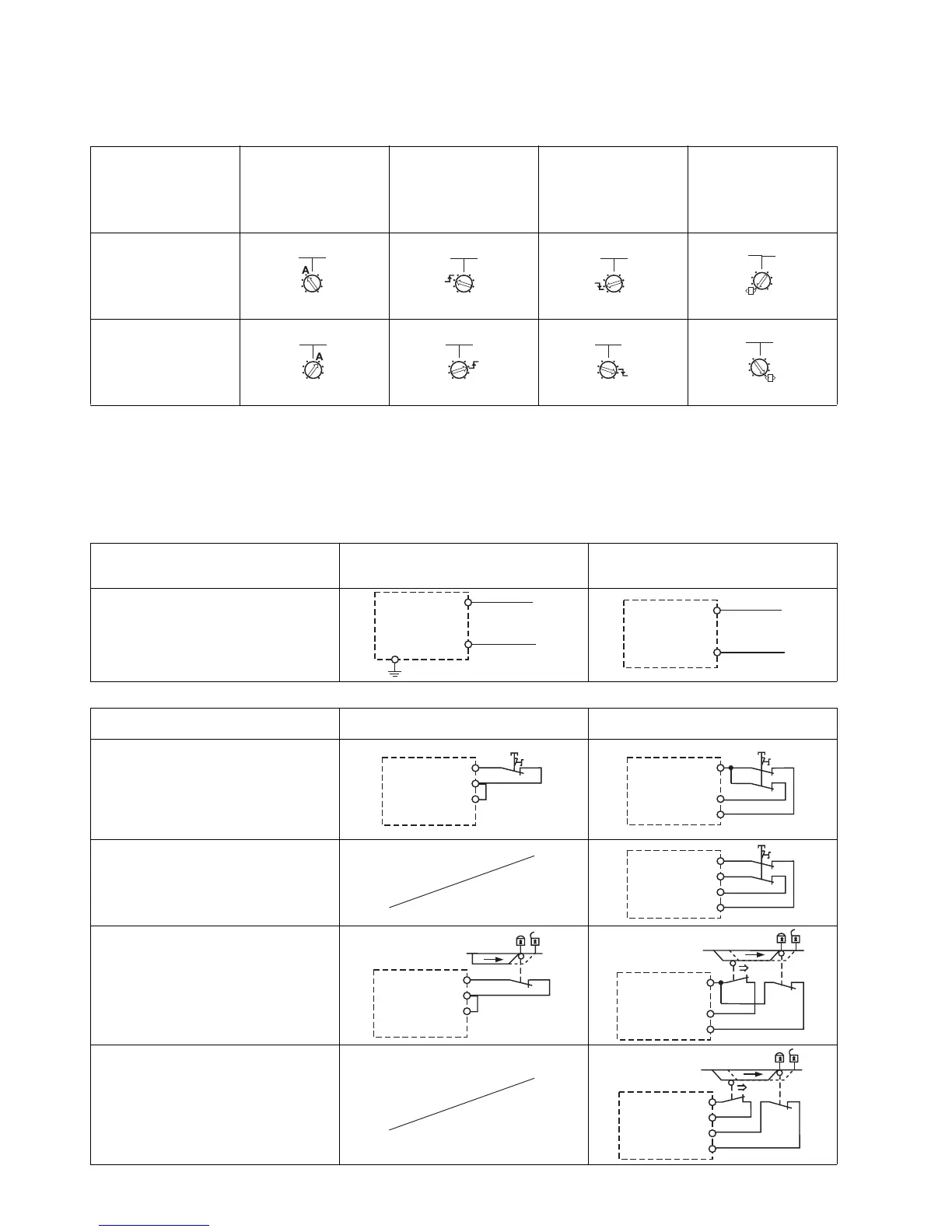

Conexión Collegamento Aansluiting
` Tensión de alimentación ` Tensione di alimentazione ` Voedingsspanning
tensión de alimentación/
tensione di alimentazione/
voedingsspanning
AC DC
` Circuito de entrada ` Circuito di ingresso ` Ingangscircuit
circuito de entrada/circuito di ingresso/in-
gangscircuit
monocanal/monocanale/
eenkanalig
bicanal/bicanale/tweekanalig
parada de emergencia
sin detección de derivación/
arresto di emergenza
senza riconoscimento del cortocircuito/
noodstop
zonder detectie van onderlinge sluiting
parada de emergencia
con detección de derivación/
arresto di emergenza
con riconoscimento del cortocircuito/
noodstop
met detectie van onderlinge sluiting
puerta protectora
sin detección de derivación/
riparo mobile
senza riconoscimento del cortocircuito/
hek
zonder detectie van onderlinge sluiting
puerta protectora
con detección de derivación/
riparo mobile
con riconoscimento del cortocircuito/
hek
met detectie van onderlinge sluiting
In2-
In2+
In2-
In2+
In2-
In2+
In2-
In2+
In2-
In2+
In2-
In2+
In2-
In2+
In2-
In2+
A1
L
A2
N
S21
A1
L+
A2
L-
S1
S11
S22
S12
S1
S11
S12
S22
S1
S22
S21
S12
S11
S1
S22
S11
S12
S1
S2
S11
S12
S22
S1
S2
S12
S11
S22
S21
