Barrera fotoeléctrica de seguridad o interrupt-
or de seguridad
con detección de derivación mediante BWS
(sólo con U
B
= 24 V DC)/
barriere fotoelettriche o interruttori di sicurezza
con riconoscimento del cortocircuito tramite
barriere fotoelettriche (solo con U
B
= 24 V DC)/
lichtscherm of veiligheidsschakelaar met de-
tectie van onderlinge sluiting door CWB (alleen
bij U
B
= 24 V DC)
1017347979
*La tensión (24 V DC) en las entradas impide
que se abran los contactos de seguridad si se
interrumpe la tensión de alimentación en A1-
A2.
*La tensione (24 V DC) sugli ingressi impedisce
l'apertura dei contatti di sicurezza in caso di in-
terruzione della tensione di alimentazione su
A1-A2.
*De 24 VDC spanning op de ingangen voor-
komt het openen van de veiligheidscontacten
indien de voedingsspanning op A1-A2 onder-
broken wordt.

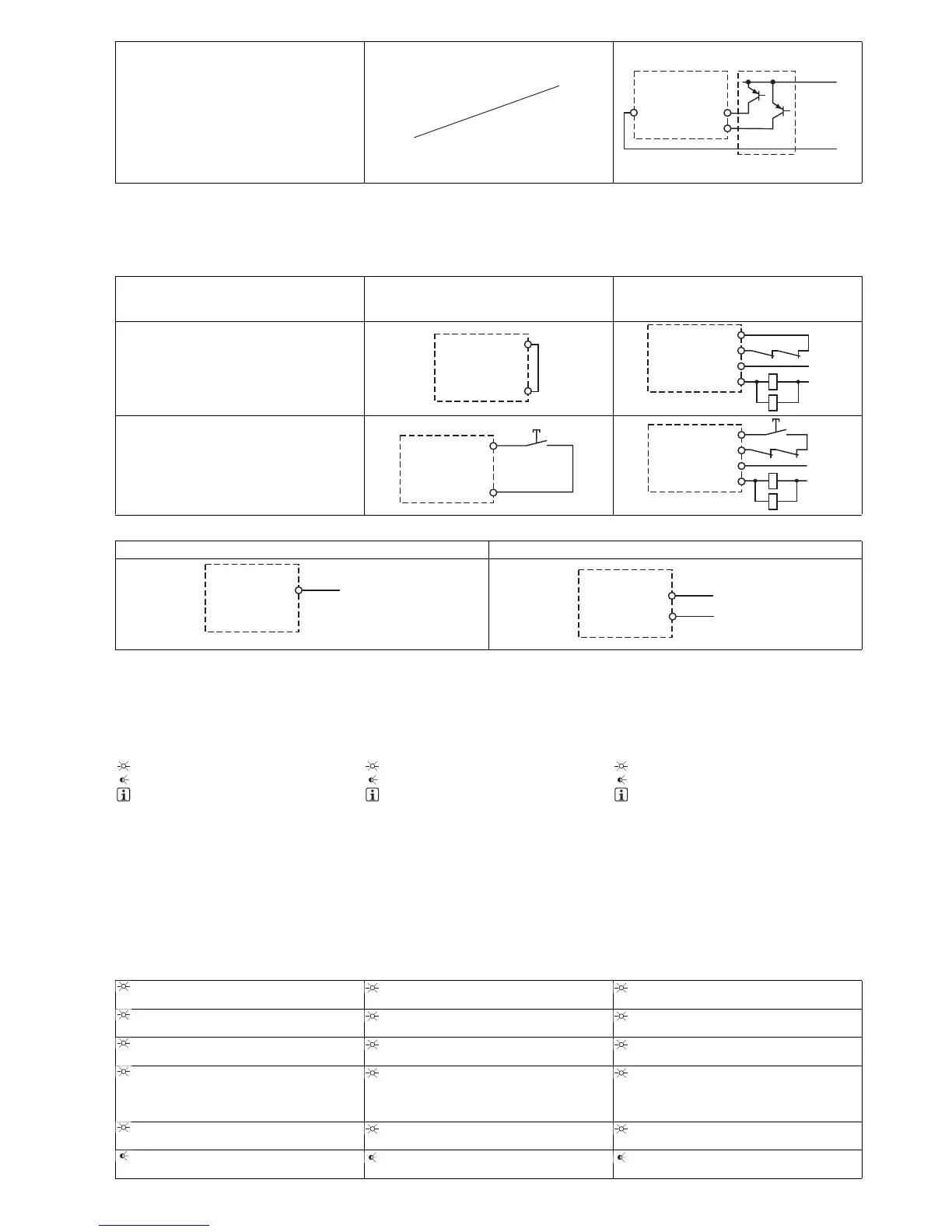

` Circuito de rearme/circuito de realimenta-
ción
` Circuito di start/circuito di retroazione ` Startcircuit/terugkoppelcircuit
circuito de rearme/circuito de realimentación/
circuito di start/circuito di retroazione/
startcircuit/terugkoppelcircuit
circuito de rearme/
circuito di start/
startcircuit
circuito de realimentación/
circuito di retroazione/
terugkoppelcircuit
rearme automático/
start automatico/
automatische start
rearme manual/supervisado/
start manuale/controllato/
handmatige/bewaakte start
` Salida por semiconductor ` Uscita a semiconduttore ` Halfgeleideruitgang
U
B
24 V DC U
B
48 - 240 V AC/DC
584276491
*Interconectar las conexiones de 0 V de todas
las fuentes de alimentación externas.
*Collegare tra loro tutti i collegamenti 0 V di tutti
gli alimentatori esterni.
*Verbind de 0-V-aansluitingen van alle externe
voedingsmodulen met elkaar.
Funcionamiento
557883787
El dispositivo está listo para el servicio cuando
el LED "POWER" permanece encendido.
Los LED indican el estado y los errores durante
el funcionamiento:
LED encendido
LED parpadea
552061195
INFORMACIÓN
Las indicaciones de estado y de error pue-
den producirse independientemente unas
de otras. Cuando se indica un error, se
enciende o parpadea el LED "Fault" (ex-
cepción: "Tensión de alimentación de-
masiado baja"). Un LED parpadeante
adicional señala una posible causa del er-
ror. Un LED adicional encendido perma-
nentemente señala condiciones de
funcionamiento normales. Puede ocurrir
que se produzcan varias indicaciones de
estado y de error al mismo tiempo.
Funzionamento
Il dispositivo è pronto all'uso quando il LED
Power resta sempre illuminato.
I LED indicano lo stato e gli eventuali guasti/er-
rori durante il funzionamento:
LED illuminato
LED lampeggiante
INFO
Gli indicatori di stato e di errore/guasto
possono accendersi indipendentemente gli
uni dagli altri. In caso di indicazione di erro-
re/guasto il LED "Fault" si illumina o lam-
peggia (eccezione: "tensione di
alimentazione troppo bassa"). Un ulteriore
LED lampeggiante rimanda ad una possibi-
le causa di guasto. Un LED illuminato fisso
indica un normale stato di funzionamento.
Possono accendersi più indicatori di stato
e di errore/guasto contemporaneamente.
Bedrijf
Het apparaat is bedrijfsklaar, als de LED "Po-
wer" permanent oplicht.
LED's geven de status en fouten tijdens het be-
drijf aan:
LED licht op
LED knippert
INFO
Status-LED's en fout-LED's kunnen onaf-
hankelijk van elkaar geactiveerd worden.
Bij een foutmelding licht de LED "Fault"
continu of knipperend op (uitzondering:
"Voedingsspanning te klein"). Een daar-
naast knipperende LED wijst op een moge-
lijke foutoorzaak. Een daarnaast continu
oplichtende LED wijst op een normale be-
drijfstoestand. Er kunnen meerdere status-
LED's en fout-LED's tegelijk geactiveerd
worden.
Indicación de estado Indicazioni di stato Status-LED's
551604875
Alimentación
Hay tensión de alimentación.
Power
tensione di alimentazione presente.
Power
Voedingsspanning aanwezig.
551607179
In1
Circuito de entrada a S12 está cerrado.
In1
circuito di ingresso su S12 chiuso.
In1
Ingangscircuit op S12 is gesloten
551609483
In2
Circuito de entrada a S22 está cerrado.
In2
circuito di ingresso su S22 chiuso.
In2
Ingangscircuit op S22 is gesloten
551611787
Out
Los contactos de seguridad están cerrados
y la salida por semiconductor Y32 lleva
señal "High".
Out
i contatti di sicurezza sono chiusi e
sull'uscita a semiconduttore Y32 è presen-
te un segnale High.
Out
Veiligheidscontacten zijn gesloten en half-
geleideruitgang Y32 voert een hoog sig-
naal.
551614091
Reset
S34 recibe 24 V DC.
Reset
Su S34 sono applicati 24 V DC.
Reset
Op S34 staat 24 V DC.
599616011
Out
El tiempo de retardo ajustado corre.
Out
tempo di ritardo impostato attivo.
Out
Ingestelde vertragingstijd loopt.
S12
S22
24 V DC *
A2
GND
S12
S34
K5
K6
K5
L1
N
K6
S12
13 (23,33,37,47)
S34
14 (24,34,38,48)
S12
S34
S3
K5
K6
K5
L1
K6
S12
S34
S3
N
13 (23,33,37,47)
14 (24,34,38,48)
Y32
PLC Input
*
Y32
PLC Input
S21
Gnd
