Die Smart.Shift-Box ist mittels drei M4-Zylinderkopfschrauben
auf dem Getriebe befestigt.
HINWEIS
Das Anzugsdrehmoment der Schrauben muss unbedingt
eingehalten werden.
Es kann sonst zu Undichtigkeit, schlechter Funktion,
erhöhtem Verschleiß, Getriebeschaden und Komplettdefekt
der Smart.Shift-Box und des Getriebes kommen.
→ Halte bei der Montage der Smart.Shift-Box ein
Drehmoment von 2Nm ein.
→ Montiere die Schrauben trocken (d. h. nicht eingefettet).
E-TRIGGER TE1
1
2
3
4
5

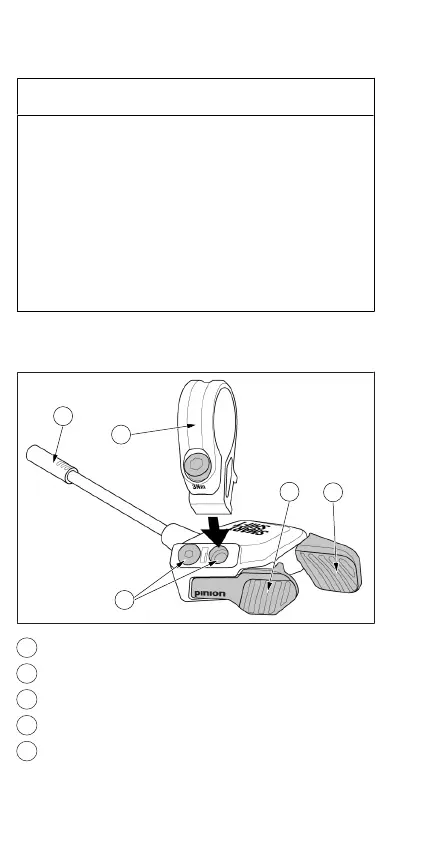

Abb.4
1
Vorderer Schalthebel
2
Hinterer Schalthebel
3
Anschraubpositionen und Blindschraube
4
Triggerschelle mit Schraube
5
Stecker
