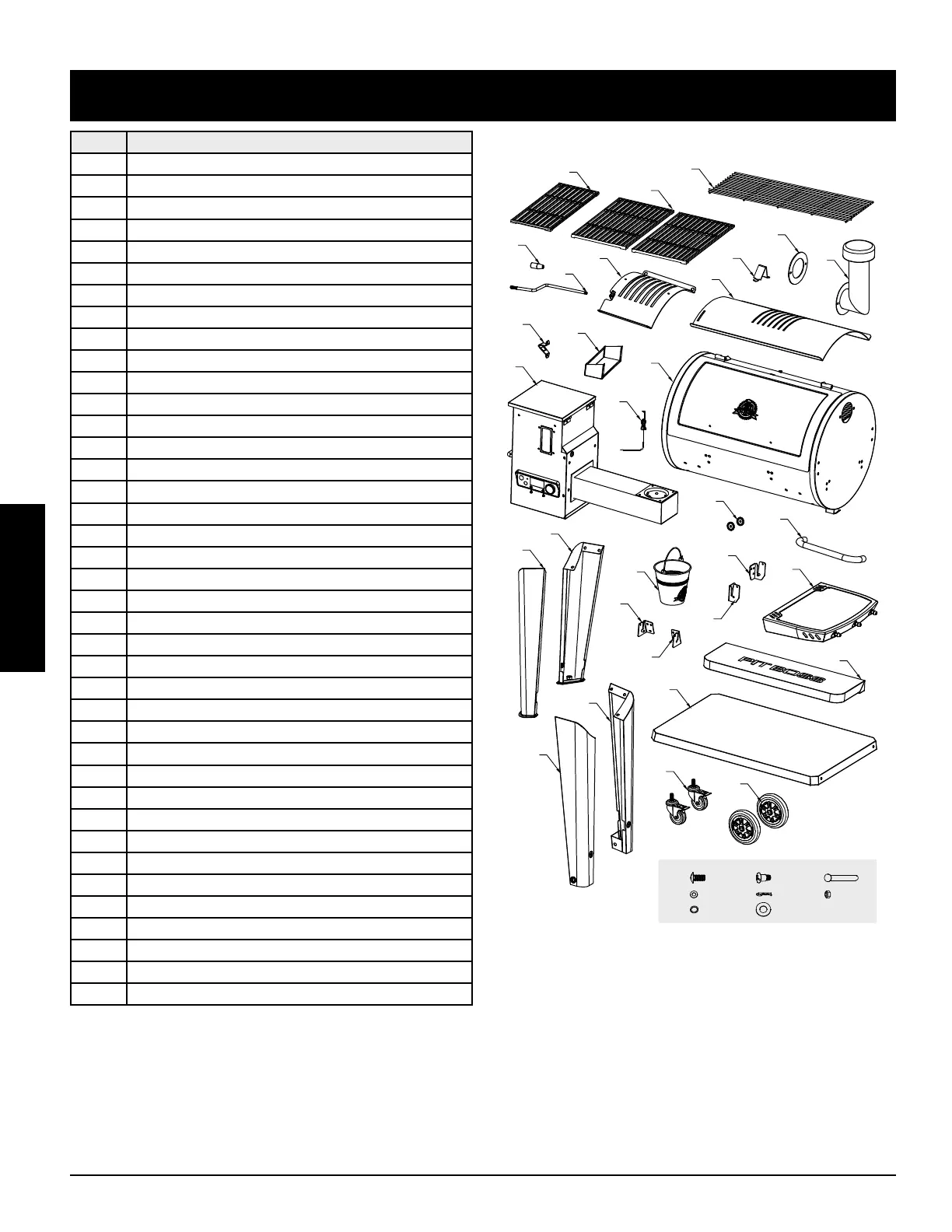

Partie Description
1 Grille de cuisson supérieure (x1)
2 Grille de cuisson A (x1)
3 Grille de cuisson B (x2)
4 Bouchon de couvercle (x1)
5 Sortie de la cheminée (x1)
6 Cheminée (x1)
7 Poignée de la barre de réglage du grilloir à flamme (x1)
8 Barre de réglage du grilloir à flamme (x1)
9 Plaque coulissante du diffuseur de chaleur (x1)
10 Plaque principale du diffuseur de chaleur (x1)
11 Ouvre-bouteille (x1)
12 Boîte à épices (x1)
13 Ensemble de trémie (x1)
14 Gril principal (x1)
15 Sonde de viande (x1)
16 Cadran de la poignée du couvercle (x2)
17 Poignée du couvercle (x1)
18 Pied de support / avant (x1)
19 Pied de support / dos (x1)
20 Pied de support pour roulette / avant (x1)
21 Pied de support pour roulette / dos (x1)
22 Seau de graisse (x1)
23 Support d'étagère latérale / avant (x1)
24 Support d'étagère latérale / arrière (x1)
25 Étagère latérale (x1)
26 Support pour tablette avant / gauche (x1)
27 Support pour tablette avant / droite (x1)
28 Tablette avant (x1)
29 Étagère inférieure (x1)
30 Roulette pivotante à frein (x2)
31 Roue (x2)
A Vis (x30)
B Rondelle (x30)
C Rondelle de blocage (x30)
D Vis de butée (x4)
E Goupille bêta pour roue (x2)
F Rondelle pour roue (x2)
G Goupille cannelée pour roue (x2)
H Écrou de blocage (x4)
REMARQUE: en raison du développement continu du produit, des pièces peuvent faire l’objet de
modifications sans préavis.
