Pit Boss PB1150PS2 - PrépRTOn de LSsemblE ; PÈces Et SpéCFCTOns 39; Instructions Dassemblages; Montage des Pieds Au Baril Principal

FRANÇAIS
40
  '
Les pèces sont stuées dns tout le crton d'expédton,  comprs sous le rl Inspectez l rlle, les pèces et l'emblle
de mtérel près vor retré de l'emblle de protecton en crton Jetez tous les mtérux d'emblle de l'ntéreur
et de l'extéreur du rl vnt l'ssemble, pus exmnez et nspectez toutes les pèces en vous référnt  l lste des
pèces En cs de pèce mnqunte ou endommée, ne tentez ps d’ssembler Les dommes lors de l'expédton ne
sont ps couverts pr l rnte Contctez votre revendeur ou le servce  l clentèle de Pt Boss® pour les pèces 
Du lund u smed, de 4h  20h HP (ANG/FR/ES)
service@pitboss-grills.com | Ligne sans frais : 1-877-303-3134 | Télécopieur sans frais : 1-877-303-3135
IMPORTANT : Pour faciliter l'installation, être deux personnes est utile
(mais pas nécessaire) lors de l'assemblage de cette unité.
Outils nécessaires pour l'assemblage : tournevs et nveu d'eu Outls non nclus
 ’
REMARQUE : Pour toutes les étapes suivantes, ne pas serrer complètement les vis jusqu'à ce que toutes les vis de
cette étape aient été installées. Une fois toutes les vis installées, serrez-les correctement. La combinaison de matériel
impliquant une rondelle et une rondelle de blocage doit être installée avec la rondelle de verrouillage la plus proche
de la tête de la vis.
1.      
Pièces nécessaires :
1 x Baril principal / Assemblage de la trémie (#9)
1 x Pied de support gauche / avant (#21)
1 x Pied de support gauche / arrière (#22)
1 x Pied de support droite / avant (#23)
1 x Pied de support droite / arrière (#24)
12 x Vis (#A)
12 x Rondelle (#B)
12 x Rondelle de blocage (#C)
Installation :
• Placez un morceau de carton sur le sol pour éviter de rayer l'unité et les
pièces pendant l'assemblage. Posez le baril principal sur le côté sur le
carton, l'extrémité de la trémie pointée vers le haut.
• Montez le pied de support avant droite à l'extrémité du plancher du
canon principal à l'aide de trois vis, rondelles de blocage et rondelles, à
travers les trois trous pré-percés. Installez les vis de l'intérieur du baril
principal. Répétez l'installation pour le pied de support arrière droite.

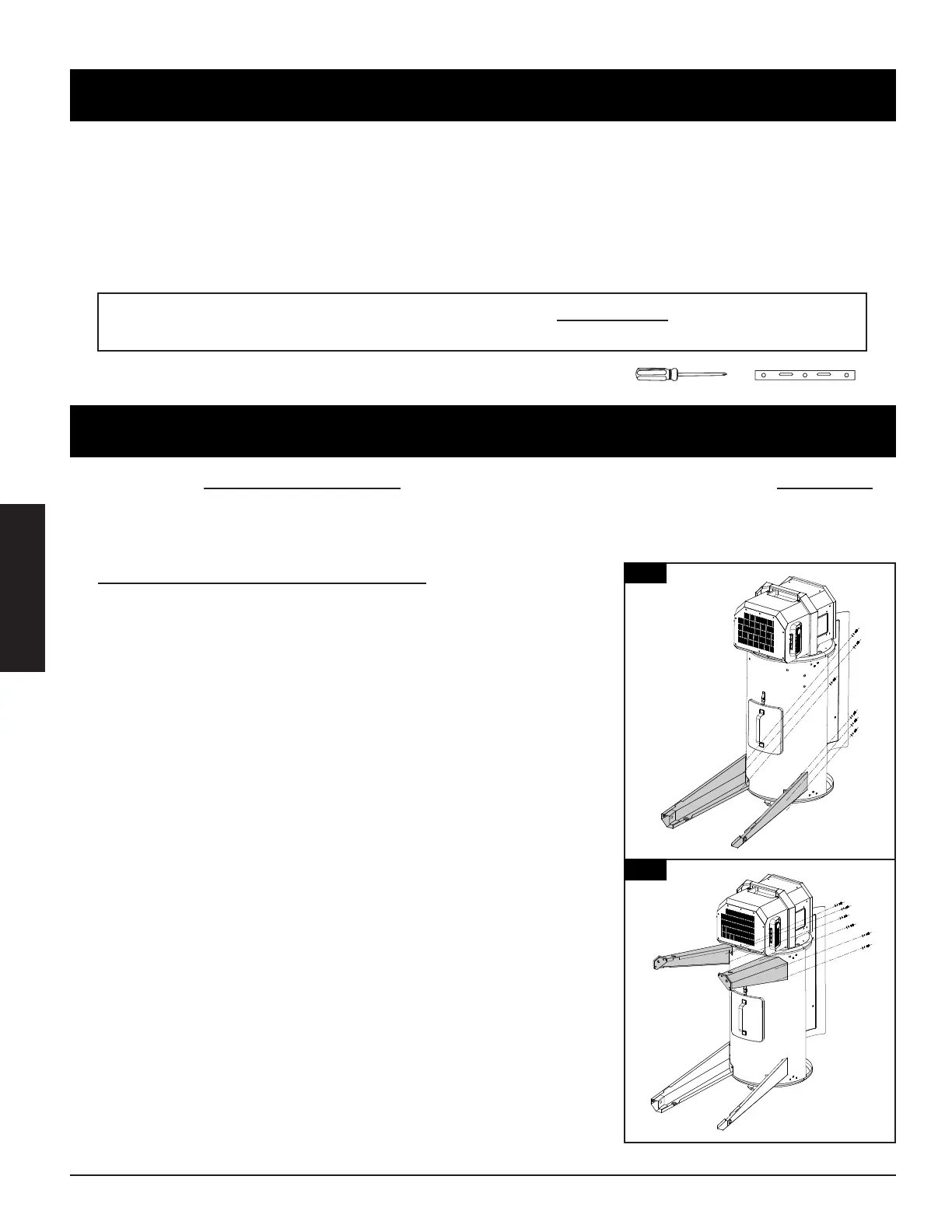

Remarquez l'illustration 1A.
• Ensuite, montez le pied de support avant gauche à l'extrémité de la trémie
du baril principal à l'aide de trois vis, rondelles de blocage et rondelles,
à travers les trois trous pré-percés. Installez les vis de l'intérieur du baril
principal. Répétez l'installation pour le pied de support arrière gauche.
Remarquez l'illustration 1B.
IMPORTANT: ne serrez pas complètement les vis tant que l'étagère
inférieure n'est pas installée à l'étape suivante.
1
1
24
23
21
22





