ESPAÑOL
74
1
2
4
3
10
11
12
15
14
17
18
20
21
22
23
24
25
26
27
19
16
8
6
7
9
5

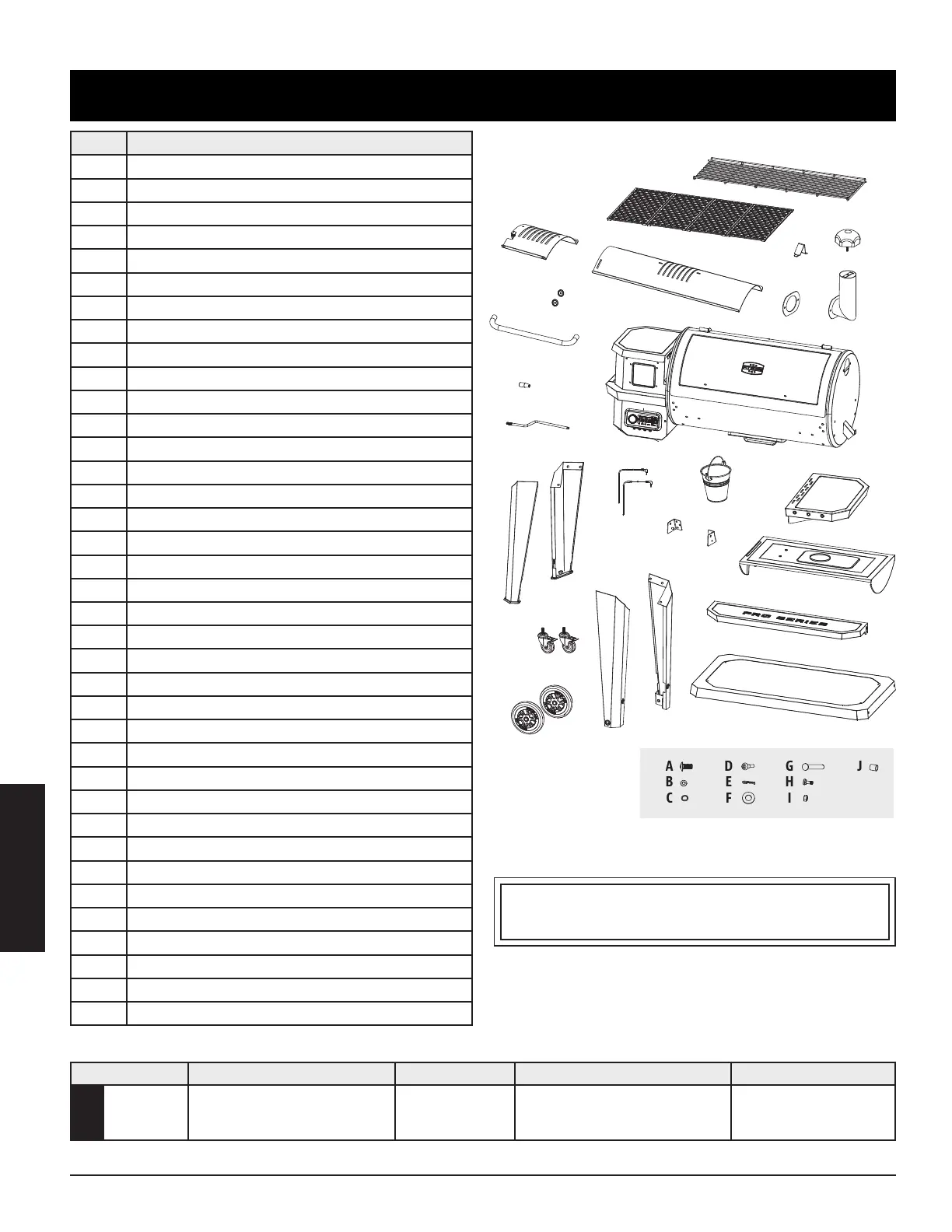

N° Descripción
1 Parrilla superior de acero recubierta de porcelana (x1)
2
Parrillas de cocción hierro fundido recubiertas de porcelana (x4)
3 Seguro de la tapa (x1)
4 Cubierta deslizante de la rejilla de flama (x1)
5 Placa principal de rejilla de flama (x1)
6 Tapa de la chimenea (x1)
7 Cañón de la chimenea (x1)
8 Empaque de la chimenea (x1)
9 Barril principal/Conjunto de tolva (x1)
10 Biseles de la manija de la tapa (x2)
11 Manija de la tapa (x1)
12 Manija de la barra de ajuste de la rejilla de flama (x1)
13 Barra de ajuste de la rejilla de flama (x1)
14 Sensore para carne (x2)
15 Cubeta de grasa (x1)
16 Repisa lateral (x1)
17 Placa difusora (x1)
18 Soporte de la repisa frontal / Izquierda (x1)
19 Soporte de la repisa frontal / Derecho (x1)
20 Repisa frontal (x1)
21 Pata de soporte izquierda - Delantera (x1)
22 Pata de soporte izquierda - Espalda (x1)
23 Pata de soporte derecha - Delantera (x1)
24 Pata de soporte derecha - Espalda (x1)
25 Repisa inferior (x1)
26 Rueda pivotante de cierre (x2)
27 Rueda (x2)
A Tornillos (x28)
B Arandelas (x24)
C Arandelas de seguridad (x22)
D Ganchos para implementos (x3)
E Chavetas de rueda (x2)
F Arandelas de eje de rueda (x2)
G Clavijas de eje de rueda (x2)
H Tornillos (x2)
I Tuercas (x2)
J Casquillos (x2)
MODELO ENSAMBLADA (An. x Al. x Prof.) PESO ÁREA PARA COCINAR RANGO DE TEMPERATURAS
11502
1,587.5 x 813.5 x 1,334
62.50 . x 32.03 . x 52.52 .
85.6 / 188.7
4,587.08 / 711.0
2,864.51 / 444.0
7,451.59 / 1,155.0
82260° / 180500°
13
NOTA: Debido a que los productos están en desarrollo constante, las partes están sujetas a cambios
sin previo aviso. Llame a Servicio al Cliente si le faltan partes al ensamblar la unidad.
110120, 60, 250,
3
