FRANÇAIS

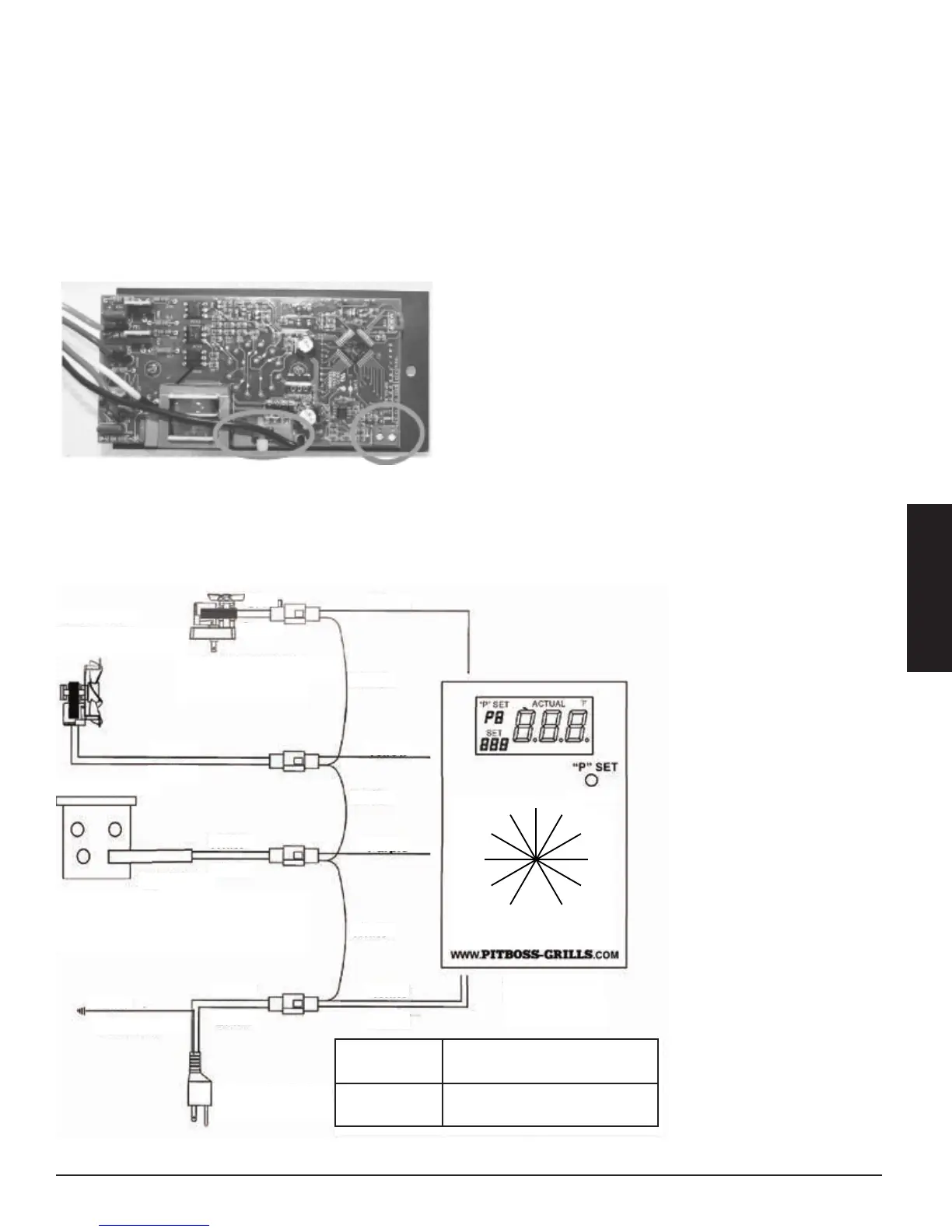

RÉGLAGE NUMÉRIQUE DE LA TEMPÉRATURE
Le système de réglage numérique de la température du barbecue
Pit Boss est un matériel technologique hautement sophistiqué et de
grande valeur.
Pour une obtenir une protection contre les surtensions et les courts-
circuits, le contrôle utilise un fusible à action rapide de 5 ampères et
120 volts.
Il est recommandé de débrancher votre barbecue de la prise
d'alimentation lorsque vous ne l'utilisez pas. Ceci aidera à le protéger
des surtensions électriques et des orages.
5 ampères 120 volts Sonde du barbecue
Boîtier du fusible à action rapide Température
SCHÉMA DES FILS DU BARBECUE PIT BOSS
53
Fusible de 5 A
à l’arrière
Cordon d’alimentation
VW-1 105 °C, FIL 18-3 STANDARD CSA
Mise à la terre
Allumeur
TIGE CHAUDE
0,375 X 5 po (P x L) Temp. maximale de 440 °C (824 °F)
Fil de sortie isolé au mica, raccordement en N
300 W, 120 V
Blanc
Blanc
Pourpre
JauneJaune
Jaune
Blanc
Noir
Blanc
Blanc
Noir
Blanc
Blanc
Ventilateur
110 V CA, 50/60 Hz
1 PHASE 0,1 A
Moteur de la vis sans fin
110 V CA, 50/60 Hz
0,22 A
Vert
Vert
Vert
Vert
Pot de combustion
RÉVISION :
03
CLASSIFICATION :
110 V CA, 3,1 A, 60 Hz
DESSIN No :
07012013
Dansons Inc.
www.dansons.com
300
350250
225 400
450
475
Smoke
Fumée
“P” Set
Réglage «P»
Off
Arrêt
High
Élevé
200
www.PITBOSS-GRILLS.cOm
300
350250
225 400
450
475
Smoke
Fumée
“P” Set
Réglage «P»
Off
Arrêt
High
Élevé
200
www.PITBOSS-GRILLS.cOm
