POCLAIN HYDRAULICS

82 DOC-REPAIR-MK05-MKE18-FR-EN 800078181E

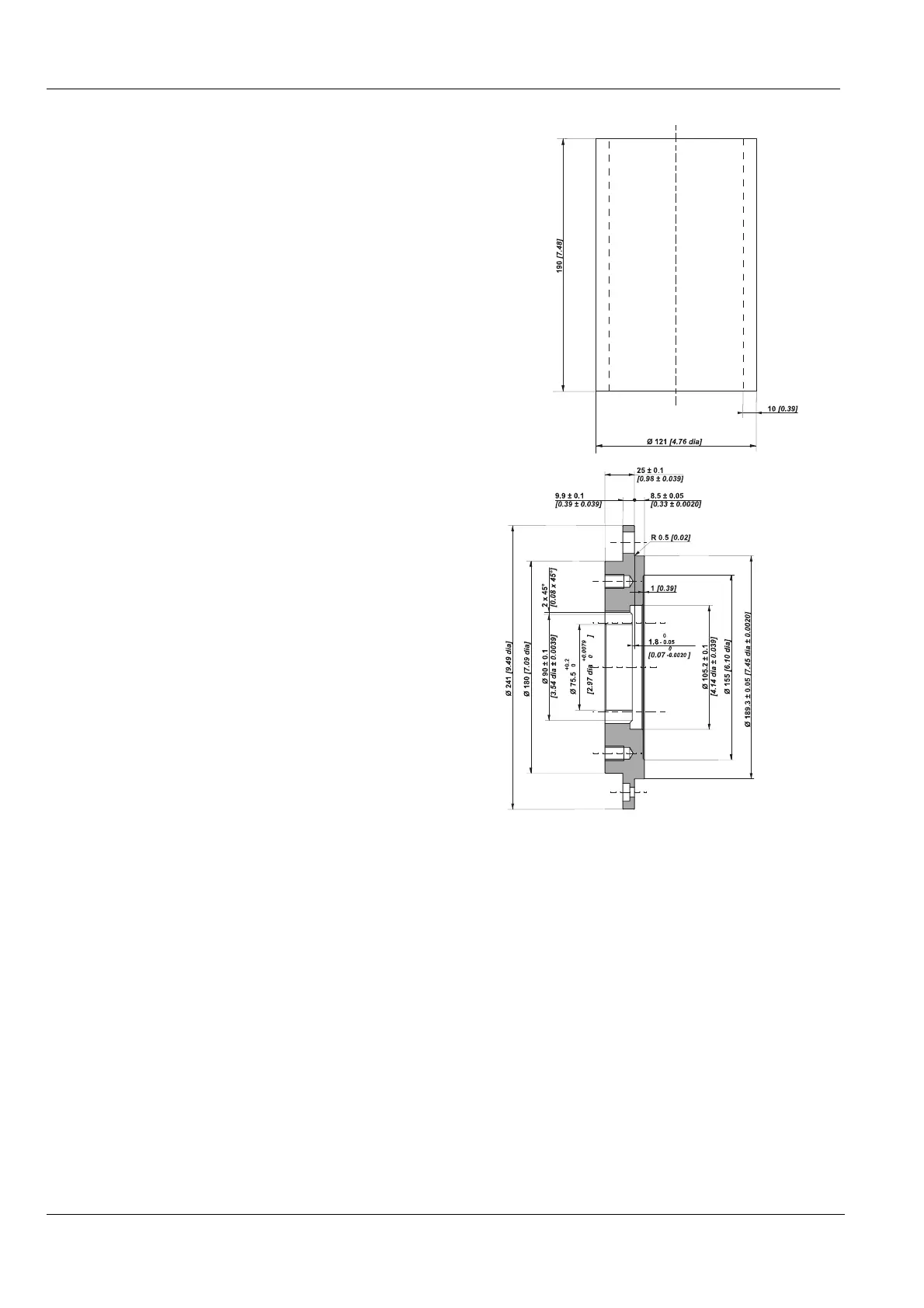

• Mandrin pour

démontage du roulement

• Mandrel for

disassembly of the bearing

• Faux chapeau pour

calage du frein ou le

montage du roulement

• The shimming plate for

shimming or bearing shaft

assembly

Table of Contents

Default Chapter3
- Table of Contents3
Sécurité Et Qualité4
- Avant Toute Intervention4
- Durant L'intervention4
- Après Intervention4
Safety and Quality4
- Before Servicing4
- During Servicing4
- After Servicing4
- Identification des Composants5
Evolution des Désignations des Moteurs MC5
- Identification of the Components5
Description Change of the MC Motors5
- Contrôle de L6
  - Ontrôle de Lefficacité du Frein de Parking6
- Checking the Parking Brake Efficiency6
Intervention7
- Remplacement du Moteur7
  - Dépose7
  - Repose7
Maintenance7
- Replacing of the Motor7
  - Removal7
  - Reinstallation7
Dépannage8
Trouble Shooting9
- Défreinage Mécanique16
- Mechanical Brake Release16
- Défreinage À la Graisse17
- Brake Release Using Grease17
Reparations18
- Remplacement du Joint de Piston de Frein18
  - Démontage18
Repairs18
- O- Ring18
- Disassembly18
- Remontage20
- Reassembly20
- Frein MK0923
- Brake MK0923
- Moteur Mk08 Remplacement de la Bague Détanchéité40
  - Démontage40
  - Disassembly40
  - Remontage41
  - Reassembly41
- Remplacement de L'étanchéité Renforcée42
  - Moteurs Mk05 Mk0842
- Replacing of the Reinforced Seal42
  - MK05 MK08 Motors42
  - Moteur Mk0944
  - Mk09 Motor44
  - Moteurs Mk11 Mk18 Mke1849
  - MK11 MK18 MKE18 Motors49
  - MK05 MK11 REMPLACEMENT de LENSEMBLE BLOC CYLINDRES CAME Démontage54
- MK05 MK11 Replacement of the Cylinder-Block - Cam Assembly54
  - Disassembly54
  - Remontage58
  - Reassembly58
- Mk09 Remplacement de Lensemble Bloc Cylindres Came64
  - Démontage64
- MK09 Replacement of the Cylinder-Block - Cam Assembly64
  - Disassembly64
  - Remontage65
  - Reassembly65
- MK18, MKE18 : Remplacement du Bloc-Cylindres Ou de la Came66
  - Démontage66
- MK18, MKE18: Replace- Ment of Cylinder-Block or Cam66
  - Disassembly66
  - Remontage67
  - Reassembly67
- Remplacement de la Glace (047) Mk05 - Mk08 - Mk0969
  - Démontage69
- Replacement of the Valving (047) Mk05 - Mk08 - Mk0969
  - Disassembly69
  - Remontage70
  - Reassembly70
- Remplacement de la Glace (047) Mk11-Mk1874
  - Démontage74
  - Remontage74
- Replacement of the Valving (047) Mk11-Mk1874
  - Disassembly74
  - Reassembly74
- Remplacement du Capteur (Option)77
  - Démontage77
  - Remontage77
- Replacing of the Sensor (Optional)77
  - Disassembly77
  - Reassembly77
- Remplacement du Nouveau Capteur78
- Replacing of the New Sensor78
Récapitulatif Outillage79
- Outillage Standard79
Tooling Inventory79
- Standard Tools79
- Outillage À Réaliser80
- Special Tools80
Standard Tightening Torques in [Lbf.ft] ± 1084
Résumé des Couples de Serrage85
Tightening Torque Summary85
Pièces de Rechange87
Spare Parts87
Planche Pièces de Rechange90
Exploded View90
