PROGRAMMERING /
BETJENING AF TRYKKNAPPER
Dokumentation til rutediagram
Generelt:
Når du skal konfigurere 4116, bliver du guidet igennem samtlige parametre og
kan vælge netop de indstillinger, der passer til applikationen. Til hver menu
findes en rullende hjælpetekst, som vises i displaylinie 3.
Konfigurationen udføres ved hjælp af de 3 taster:
1 forøger talværdien eller vælger næste parameter
2formindsker talværdien eller vælger forrige parameter
3accepterer valget og går til næste menu
Når konfigurationen er gennemført, returneres til normaltilstand 1.0.
Tryk og hold
3 tasten nede for at gå til forrige menu eller normaltilstand (1.0)
uden at gemme de ændrede tal eller parametre.
Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til normaltil-
stand (1.0) uden at gemme de ændrede tal eller parametre.
Uddybende forklaringer:
Hurtig setpunktsindstilling og test af relæer: Med disse menuer kan du fore-
tage hurtig setpunktsændring og relætest, når menuen FastSet er aktiveret.
Funktionen gælder kun, når relæerne fungerer som setpunktsfunktion og
styres af et setpunkt.
Ved at trykke på
1 og 2 samtidigt aktiveres en relætest, og relæet skifter til-
stand.
Ved kort tryk på
3 gemmes setpunktsændringen.
Holdes
3 tasten nede i mere end 1 sekund, returneres til normaltilstand (1.0)
uden at gemme setpunktsændringen.
Passwordbeskyttelse: Programmeringsadgang kan forhindres ved indkodning
af et password. Passwordet gemmes i transmitteren, så sikkerheden mod
uønskede ændringer er så høj som muligt. Default password 2008 giver
adgang til alle programmeringsmenuer.

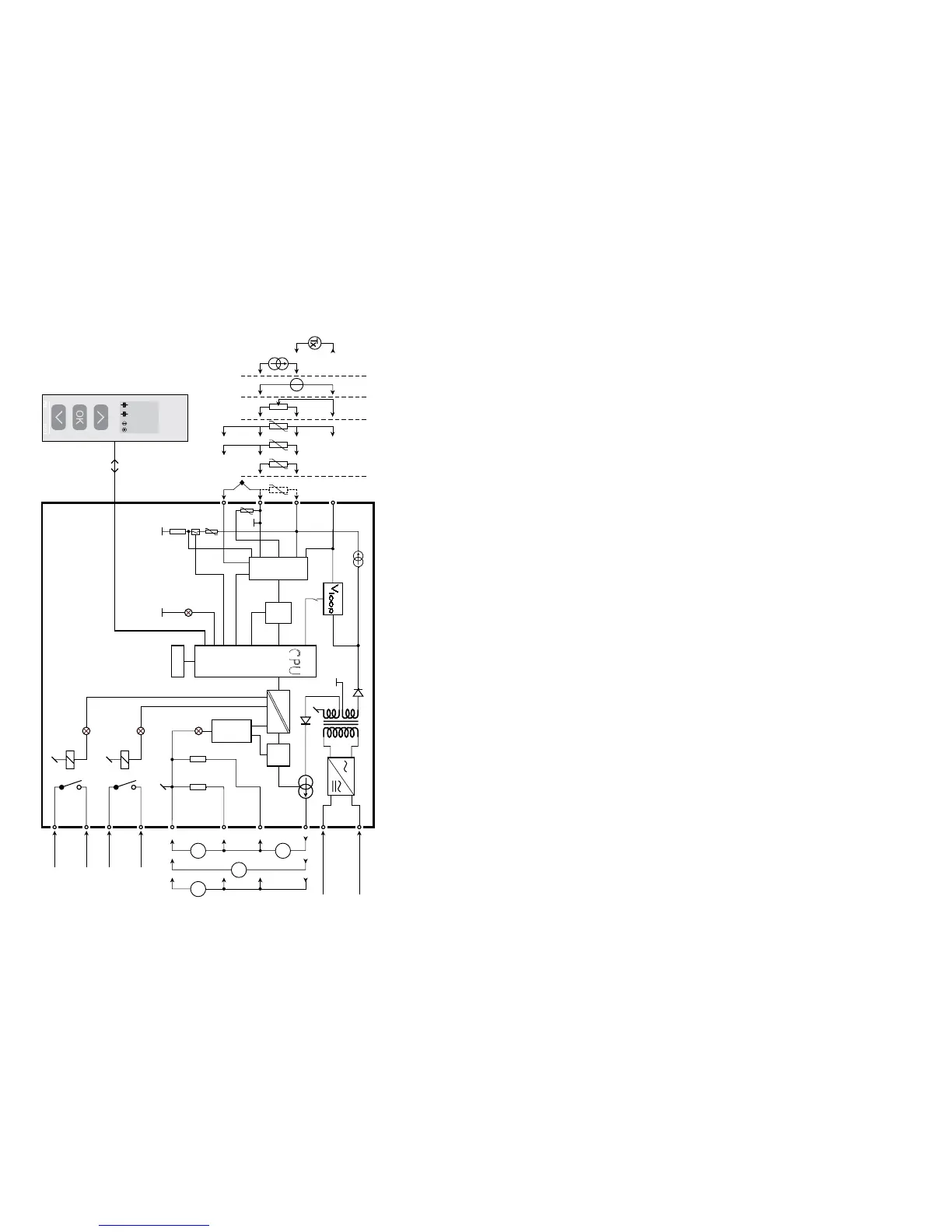

BLOKDIAGRAM
2-trådstransmitter
Relæ 1
Relæ 1
Gul
Poten tiome ter
Spænding
Strøm
RTD og lin.R,
leders
forbindelse TC
Grøn
Rød
Gul
Forsyning
Forsyning
21,6...253 VAC eller
19,2...300 VDC
I + V
Udg.
I
Udg.
V
Udg.
Relæ 2
Relæ 2
Gnd.
*Bestilles særskilt: CJC-klemme 5910.
