PR PReasy 4116 - Applications; PR 4501 Indicateur; Façade de Programmation

+
-
12
14
13
11
10 V
1 V
+
-
10 V
1 V
24
23
22
21
33
32
31
+
+
44
43
42
41
*
72
73

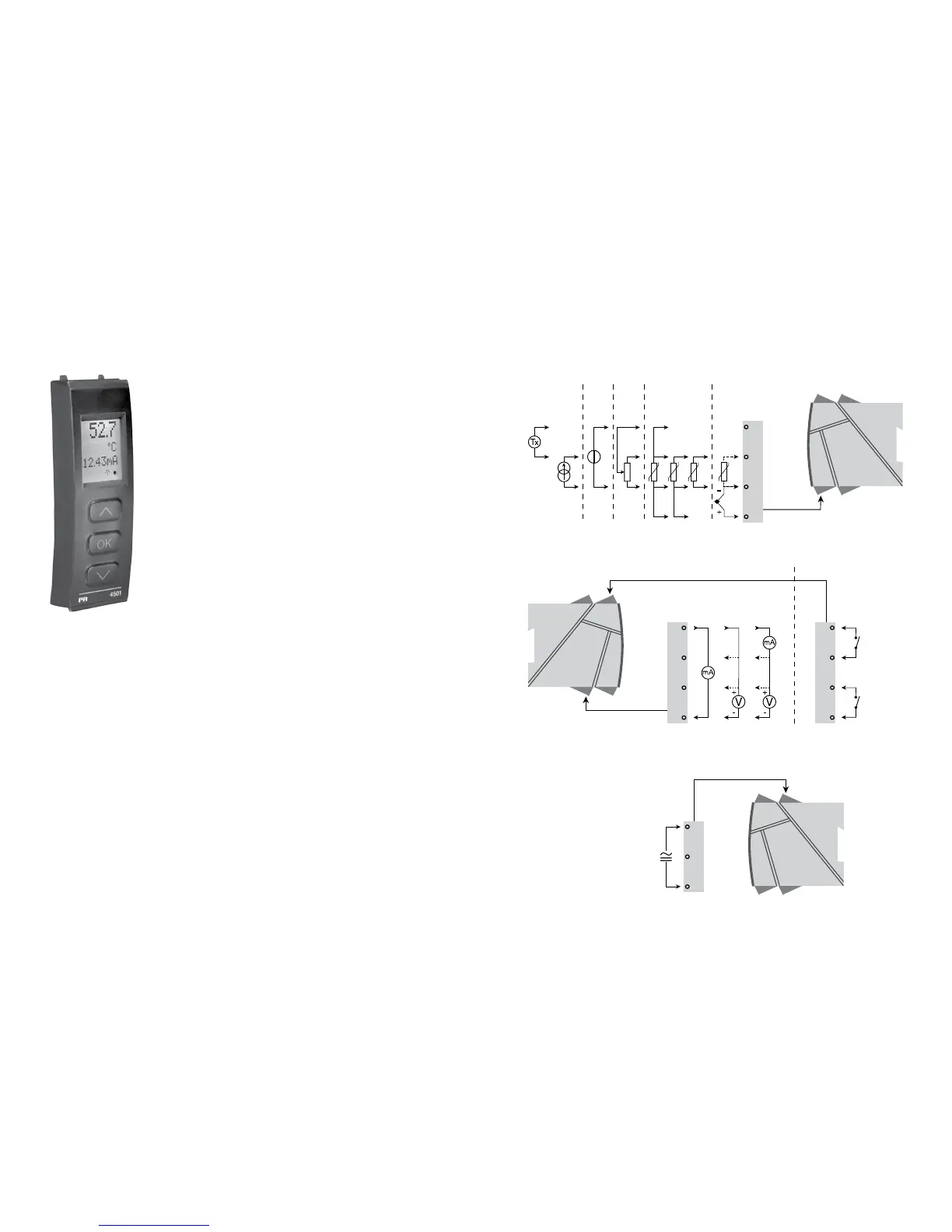

PR 4501 INDICATEUR /
FAÇADE DE PROGRAMMATION
Fonctionnalité
Le menu simple, structuré à l’aide de questions pour
la configuration du PReasy guide automatiquement
l’utilisateur par un menu déroulant et rend ainsi aisé
l’utilisation du produit. Voir la description des fonctions et
options de configuration dans la section « Configuration /
utilisation des touches de fonction ».
Application
• Interfacedecommunicationpourlamodificationdesparamètresde
fonctionnement du 4116.
• Peutêtretransféréd’un4116àunautre4116etchargerlaconfigurationdu
premier transmetteur vers les transmetteurs suivants.
• Commeindicateurfixepourvisualisationdesdonnéesdeprocessetdel’état.
Caractéristiques techniques
• AffichageLCDenquatrelignes;Ligne1(5,57mmdehaut)affichelesignal
d’entrée, ligne 2 (3,33 mm de haut) affiche les unités, ligne 3 (3,33 mm de
haut) affiche la sortie analogique ou le numéro de repère et ligne 4 affiche
l’etat de communication et des relais.
• L’accèsàlaprogrammationpeutêtrebloquéparunmotdepasse.Cemot
de passe est sauvegardé dans le transmetteur afin d’assurer un haut niveau
de protection contre les modifications non autorisées.
Montage / installation
• Cliquerle4501surlafaceavantdu4116.
APPLICATIONS
Signaux d’entrée :
Courant
Ten-
sion
Potenti-
omètre
RTD et R lin. TC
Connection, fils
Signaux de sortie :
Relais
Alimentation :
21,6...253 Vca
ou
19,2...300 Vcc
Analogique, 0/4...20 mA et tension
*Commander separément :
Connecteur CSF 5910
