PR PReasy 4116 - PR 4501 Display-; Programmeringsfront; Applikationer

+
-
12
14
13
11
10 V
1 V
+
-
10 V
1 V
24
23
22
21
33
32
31
+
+
44
43
42
41
*
8
9
APPLIKATIONER
Indgangssignaler:
Strøm
Spæn-
ding
Potenti-
ometer
RTD og lin.R TC
Forbindelse, ledere
Udgangssignaler:
Relæer
Forsyning:
21,6...253 VAC
eller
19,2...300 VDC
Analog, 0/4...20 mA og spænding

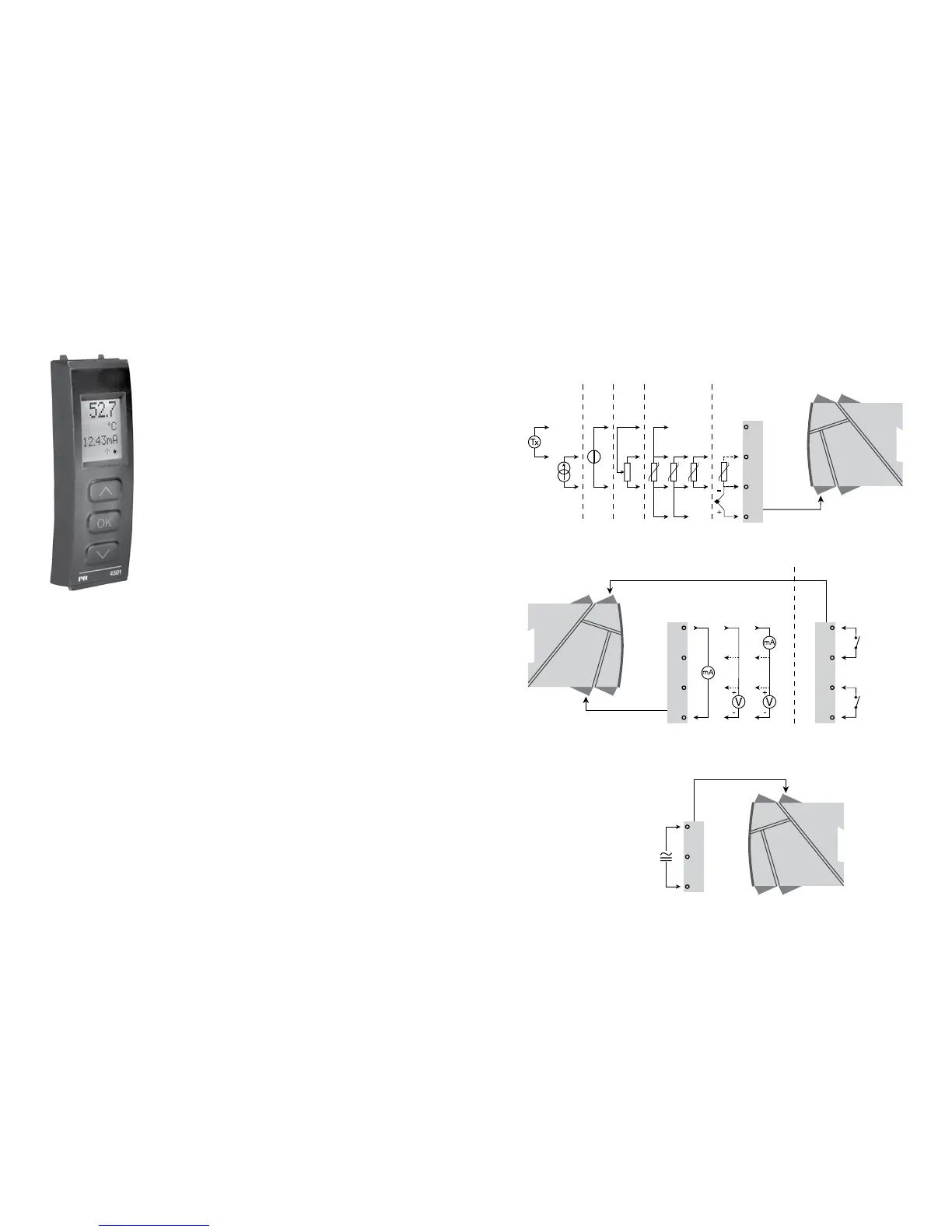

PR 4501 DISPLAY- / PROGRAMMERINGSFRONT
Funktionalitet:
Den enkle PReasy menustruktur og de forklarende hjælpe-
tekster leder dig automatisk gennem opsætningen, og
gør produktet meget enkelt at anvende. Se beskrivelse
af funktioner og opsætningsmuligheder under afsnittet
”Progammering / betjening af trykknapper”.
Anvendelse:
• Kommunikationsinterfacetilændringafdriftsparametrei4116.
• Kanflyttesfraen4116tilenanden4116ogdownloadedenførstetransmit-
ters opsætning til efterfølgende transmittere.
• Somfastmonteretdisplaytilvisualiseringafprocesdataogstatus.
Teknisk karakteristik:
• FireliniersLCD-display,linie1(5,57mmhøj)viserindgangssignal,linie2
(3,33 mm høj) viser enheder - UNIT, linie 3 (3,33 mm høj) viser analog udgang
eller TAG-nr. og linie 4 viser status for relæer og kommunikation.
• Programmeringsadgangkanforhindresvedindkodningafetpassword.
Passwordet gemmes i transmitteren, så sikkerheden mod uønskede ændrin-
ger er så høj som muligt.
Montage / installation:
• Klikkespåfrontenaf4116.
*Bestilles særskilt: CJC-klemme 5910.
Se tilslutningstegning på side 15.
