PR PReasy 4116 - Grafisk Afbildning Af Latchfunktion Setpunkt

30
31
Relæ latched
OFF-forsinkelse
ON-forsinkelse
Indgangs-
signal
Hysterese
Setpunkt
(stigende)
Tid
Sluttet
Brudt
Relækontakt
(N.O.)
Frigørelse ikke mulig (setpunkt stadig overskredet)
Frigørelse ikke mulig (setpunkt-hysterese stadig overskredet)
Frigørelse ikke mulig (OFF-forsinkelse stadig overskredet)
Frigørelse mulig (manuel deaktivering)
Hysterese
Setpunkt høj
ON-forsinkelse OFF-forsinkelse
Relæ latched
Relæ latched
Sluttet
Brudt
Relækontakt (N.O.)
Frigørelse ikke mulig (stadig inden for vindue)
Frigørelse ikke mulig (inden for hysterese)
Frigørelse ikke mulig (OFF-forsinkelse stadig aktiv)
Frigørelse mulig
Tid
Vindue

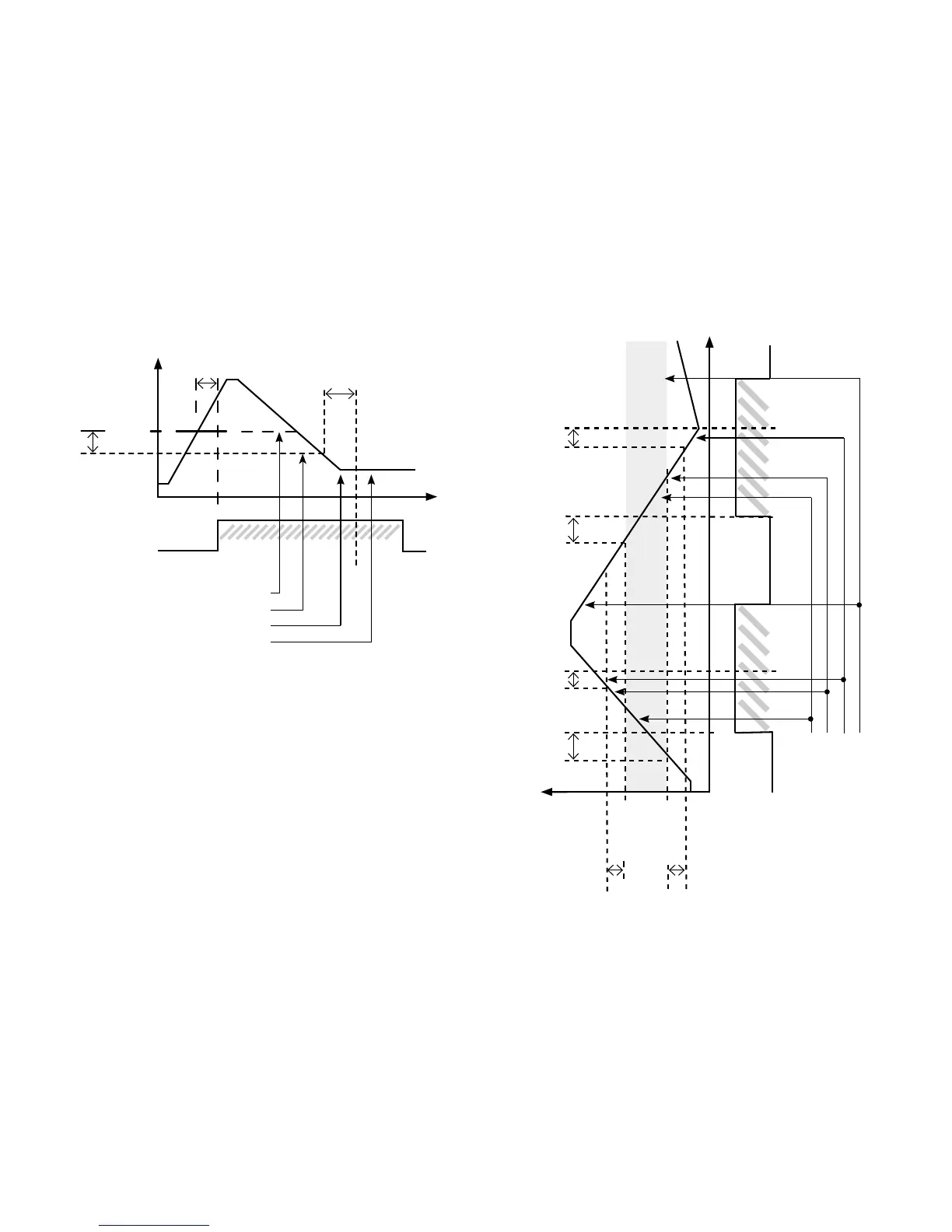

Grafisk afbildning af latchfunktion setpunkt Grafisk afbildning af latchfunktionen vindue
ON-forsinkelse OFF-forsinkelse
Hysterese
Setpunkt lav
