PR PReasy 4116 - Connexions

21 22 24
23
R1 R2
11 12 14
13
+
-
mA
11 12 14
13
+
-
V
31 32 33
41 42 44
43
+
-
41 42 44
43
42 44
43
41 41 42 44
43
+
-
Tx
41 42 44
43
+
-
41 42 44
43
41 42 44
43
+
-
41 42 44
43
41 42 44
43
11 12 14
13
+
-
V
+
-
41 42 44
CJC
78
79
Limites de la détection erreur capteur
Indications erreur matériel
Indication de dépassement d’échelle (IN.LO, IN.HI) :
En dépassement de l’echelle définie du convertisseur A/D ou des standards températures
Entrée Plage Affichage Limite
VOLT
0...1 V / 0,2...1 V
IN.LO < -25 mV
IN.HI > 1,2 V
0...10 V / 2...10 V
IN.LO < -25 mV
IN.HI > 12 V
CURR 0...20 mA / 4...20 mA
IN.LO < -1,05 mA
IN.HI > 25,05 mA
LIN.R
0...800
Ω
IN.LO < 0 Ω
IN.HI > 1075 Ω
0...10 kΩ
IN.LO < 0 Ω
IN.HI < 110 kΩ
POTM -
IN.LO < -0,5 %
IN.HI > 100,5 %
TEMP TC / RTD
IN.LO < plage de températ. -2°C
IN.HI > plage de températ. +2°C
Détection erreur capteur (SE.BR, SE.SH) :
Entrée Plage Affichage Limite
CURR Rupture de boucle (4..20 mA) SE.BR <= 3,6 mA; > = 21 mA
POTM Tous, SE.BR sur toutes connexions 3-fils SE.BR > env. 126 k
Ω
LIN.R
0...800
Ω SE.BR > env. 875 Ω
0...10 kΩ SE.BR > env. 11 kΩ
TEMP
TC SE.BR > env. 750 k
Ω / (1,25 V)
RTD, 2-, 3- et 4-fils
Pas de SE.SH pour Pt10, Pt20 et Pt50
SE.BR > env. 15 k
Ω
SE.SH < env. 15 Ω
Affichage en dessous du mini. / au-dessus du maxi (-1999, 9999) :
Entrée Plage Affichage Limite
Tous Tous
-1999 Indication <-1999
9999 Indication >9999
Indication erreur matériel
Recherche erreurs Affichage Cause d’erreur
Vérification du capteur CSF interne CJ.ER
Défaut capt. CSF ou temp.
en dépassement d’échelle
Vérification complète de la mémoire FLASH FL.ER Erreur dans la mém. FLASH
Vérification de la sortie analogique AO.ER
1) Sortie courant est sans
charge (uniq. S4...20 mA/
S20...4 mA)
Vérification de la communication entre 4501 / 4116 NO.CO Erreur de connexion
Vérif. que le signal d’entrée correspond à la config. d’entrée IN.ER 1) Niv. d’erreur à l’entrée
Vérific. si la config. gardée en 4501 correspond au module TY.ER Config. n’est pas 4116
! Les indications d’erreur clignotent toutes les secondes. Un texte d’aide explique l’erreur.
1) L’erreur est corrigé en déconnectant et puis reconnectant l’alimentation du module.

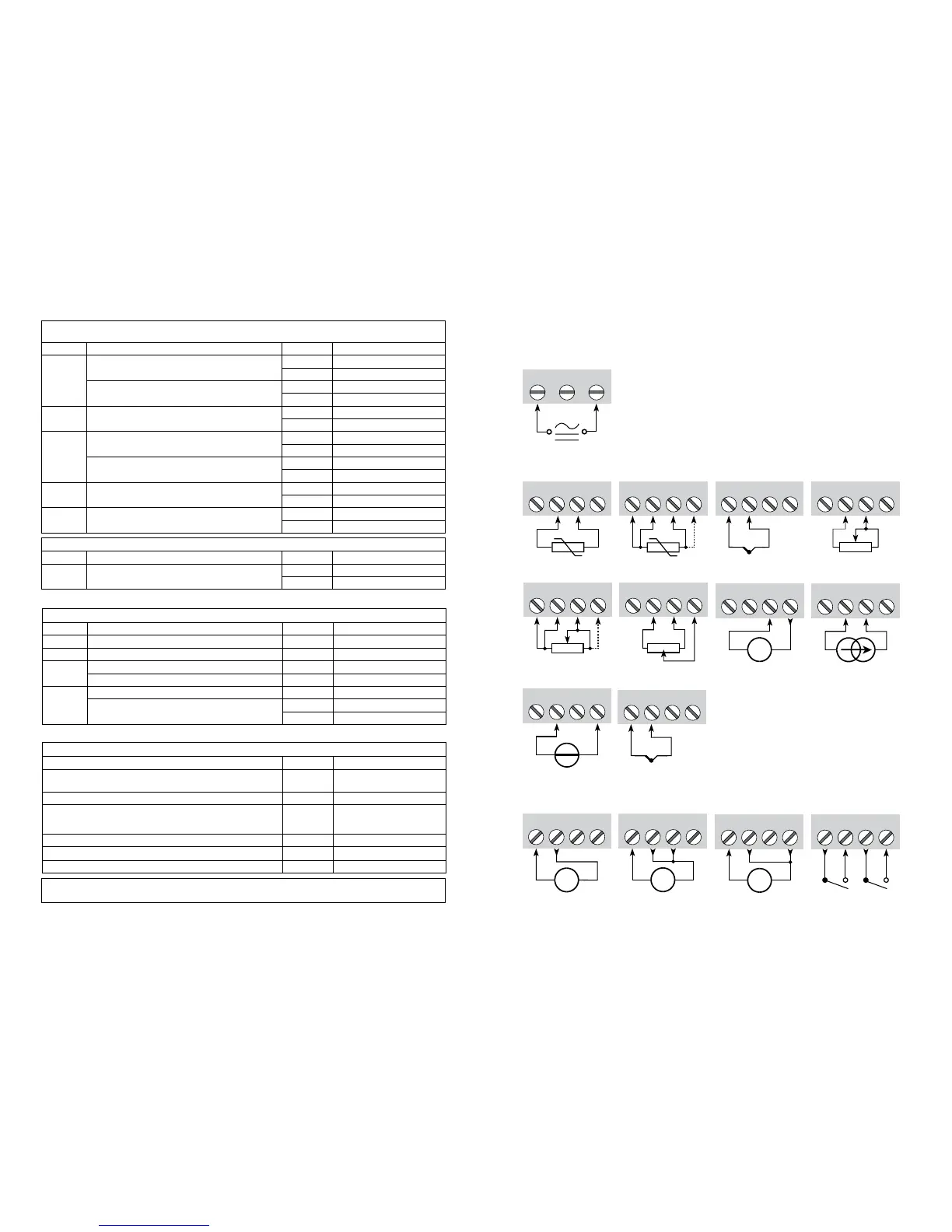

CONNEXIONS
Entrées :
Sorties :
Alimentation :
Tension, 1 V Tension, 10 VCourant Relais
RTD, 3- / 4-filsRTD, 2-fils Résistance, 2-fils
Résistance,
3- / 4-fils
Potentiomètre
CourantTransmetteur 2-fils
Tension
TC, capteur de
température interne
*TC, connecteur
CSF
* Commander separément pour TC
avec connecteur CSF : connecteur
CSF 5910
