PR PReasy 4116 - Grænser for Følerfejlsdetektering; Fejlvisninger; Tilslutninger

21 22 24
23
R1 R2
11 12 14
13
+
-
mA
11 12 14
13
+
-
V
31 32 33
41 42 44
43
+
-
41 42 44
43
42 44
43
41 41 42 44
43
+
-
Tx
41 42 44
43
+
-
41 42 44
43
41 42 44
43
+
-
41 42 44
43
41 42 44
43
11 12 14
13
+
-
V
+
-
41 42 44
CJC
14
15

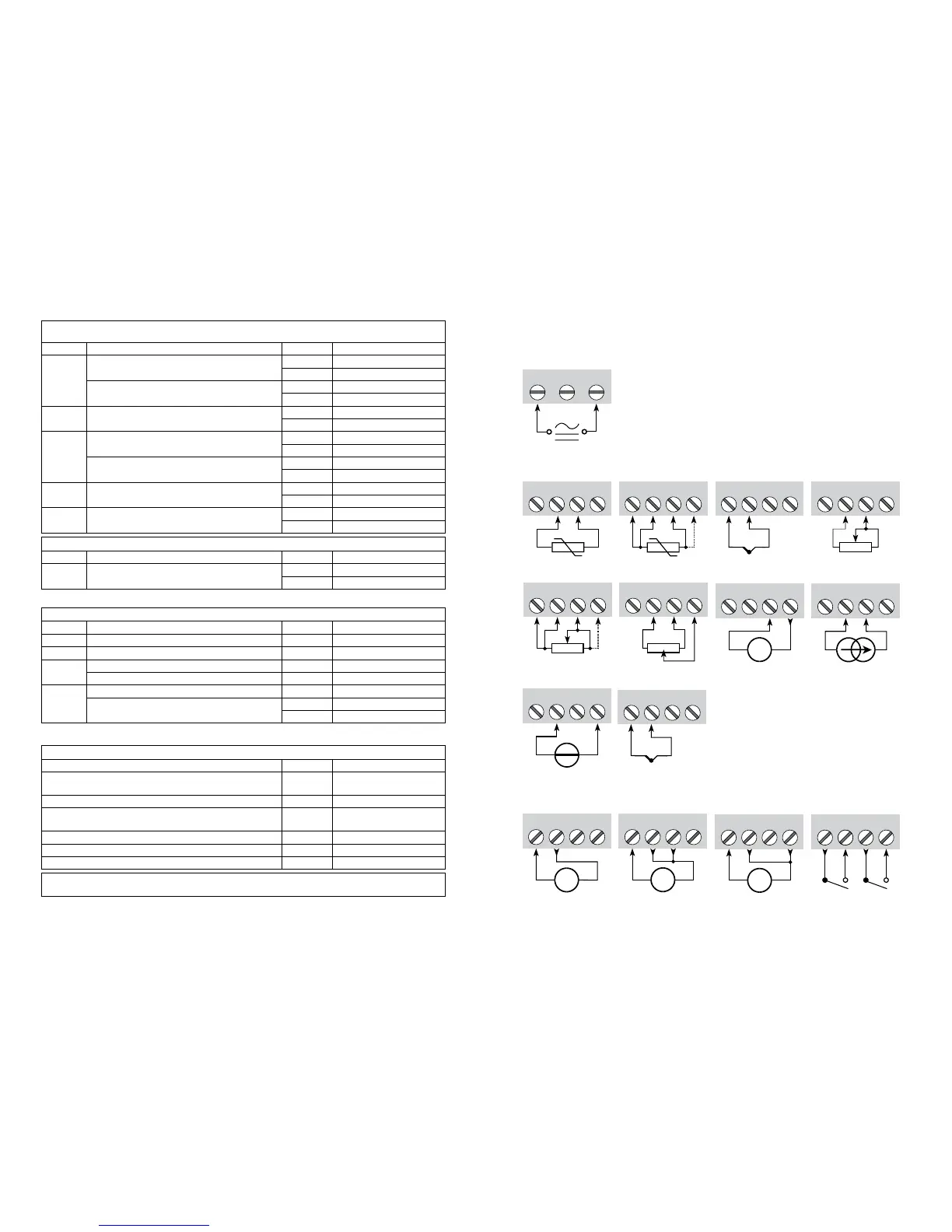

Grænser for følerfejlsdetektering
Fejlvisninger
TILSLUTNINGER
Indgange:
Udgange:
Forsyning:
Spænding, 1 V Spænding, 10 VStrøm Relæer
RTD, 3- / 4-lederRTD, 2-leder Modstand, 2-leder
TC, intern
temperaturføler
Modstand,
3- / 4-leder
Potentiometer
Strøm2-trådstransmitter
Spænding
Uden for område visning (IN.LO, IN.HI):
Ved overskridelse af A/D-konverterens eller polynomiets gyldige område.
Indgang Område Visning Grænse
VOLT
0...1 V / 0,2...1 V
IN.LO < -25 mV
IN.HI > 1,2 V
0...10 V / 2...10 V
IN.LO < -25 mV
IN.HI > 12 V
CURR 0...20 mA / 4...20 mA
IN.LO < -1,05 mA
IN.HI > 25,05 mA
LIN.R
0...800
Ω
IN.LO < 0 Ω
IN.HI > 1075 Ω
0...10 kΩ
IN.LO < 0 Ω
IN.HI < 110 kΩ
POTM -
IN.LO
< -0,5 %
IN.HI > 100,5 %
TEMP TC / RTD
IN.LO < temperaturområde -2°C
IN.HI > temperaturområde +2°C
Følerfejlsdetektering (SE.BR, SE.SH):
Indgang Område Visning Grænse
CURR Strømsløjfebrud (4...20 mA) SE.BR <= 3,6 mA; > = 21 mA
POTM Alle, SE.BR på alle 3-ledere SE.BR > ca. 126 k
Ω
LIN.R
0...800
Ω SE.BR > ca. 875 Ω
0...10 kΩ SE.BR > ca. 11 kΩ
TEMP
TC SE.BR > ca. 750 k
Ω / (1,25 V)
RTD: 2-, 3- og 4-leder
Ingen SE.SH for Pt10, Pt20 og Pt50
SE.BR > ca. 15 k
Ω
SE.SH < ca. 15 Ω
Display under min.- / over max.-visning (-1999, 9999):
Indgang Område Visning Grænse
Alle Alle
-1999 Displayværdi <-1999
9999 Displayværdi >9999
Visning ved hardwarefejl
Fejlsøgning Visning Årsag
Test af intern CJC-føler CJ.ER
CJC-føler defekt eller tem-
peratur uden for område
Checksum test af den aktuelle konfiguration i FLASH FL.ER Fejl i FLASH
Checkmåling af analog udgangsstrøm AO.ER
1) Strømsløjfen er brudt
(kun S4...20 mA/S20...4 mA)
Test af 4501 / 4116 kommunikation NO.CO Fejl i stikforbindelse
Check om indgangssignal passer med indgangskonfiguration IN.ER 1) Fejlniveauer på indgang
Check om gemt konfiguration i 4501 passer med modul TY.ER Konfiguration er ikke 4116
! Alle fejlvisninger i display blinker 1 gang pr. sekund samt suppleres med tilhørende hjælpetekst.
1) Fejlen resettes ved at slukke og tænde for modulet.
* Bestilles særskilt: 5910 CJC-klemme
*TC,
CJC-klemme
