PR PReasy 4116 - Page 57

21 22 24
23
R1 R2
11 12 14
13
+
-
mA
11 12 14
13
+
-
V
31 32 33
41 42 44
43
+
-
41 42 44
43
42 44
43
41 41 42 44
43
+
-
Tx
41 42 44
43
+
-
41 42 44
43
41 42 44
43
+
-
41 42 44
43
41 42 44
43
11 12 14
13
+
-
V
+
-
41 42 44
CJC
110 111

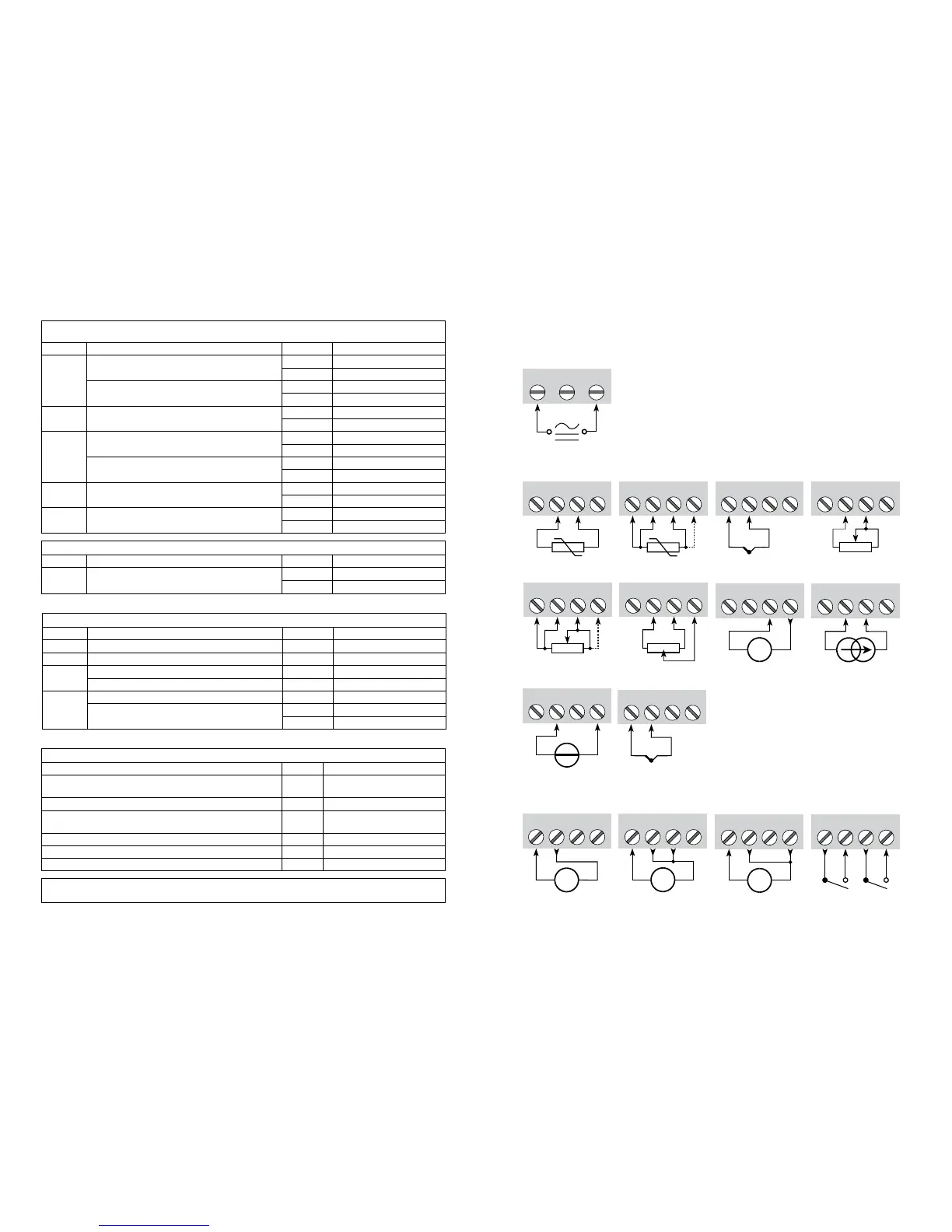

Grenzen Fühlerfehlererkennung
Fehleranzeige
Außerhalb des Bereichs Anzeige (IN.LO, IN.HI):
Bei Verlassen des Gewählten Bereichs des A/D-Wandlers oder des Polynoms.
Eingang Bereich Anzeige Grenze
VOLT
0...1 V / 0,2...1 V
IN.LO < -25 mV
IN.HI > 1,2 V
0...10 V / 2...10 V
IN.LO < -25 mV
IN.HI > 12 V
CURR 0...20 mA / 4...20 mA
IN.LO < -1,05 mA
IN.HI > 25,05 mA
LIN.R
0...800
Ω
IN.LO < 0 Ω
IN.HI > 1075 Ω
0...10 kΩ
IN.LO < 0 Ω
IN.HI < 110 kΩ
POTM -
IN.LO < -0,5 %
IN.HI > 100,5 %
TEMP TE / WTH
IN.LO < Temperaturbereich -2°C
IN.HI > Temperaturbereich +2°C
Fühlerfehlererkennung (SE.BR, SE.SH):
Eingang Bereich Anzeige Grenze
CURR Schleife unterbrochen (4...20 mA) SE.BR <= 3,6 mA; > = 21 mA
POTM Alle, SE.BR auf alle 3-Leiter SE.BR > ca. 126 k
Ω
LIN.R
0...800
Ω SE.BR > ca. 875 Ω
0...10 kΩ SE.BR > ca. 11 kΩ
TEMP
TC SE.BR > ca. 750 k
Ω / (1,25 V)
WTH, 2-, 3- und 4-Leiter
Kein SE.SH für Pt10, Pt20 und Pt50
SE.BR > ca. 15 k
Ω
SE.SH < ca. 15 Ω
Display Anzeige unter Min.- / über Max. (-1999, 9999):
Eingang Bereich Anzeige Grenze
Alle Alle
-1999 Display Anzeige <-1999
9999 Display Anzeige >9999
Anzeige bei Hardwarefehler
Fehlersuche Anzeige Fehlergrund
Test des internen CJC-Fühlers CJ.ER
CJC-Fühler defekt oder Temp.
außerh. des Bereichs
Checksum Test der Konfiguration im FLASH FL.ER Fehler im FLASH
Überprüfe Messung der analoger ausgangsspannung AO.ER
1) Stromausg. ist unbelastet
(nur S4...20 mA/S20...4 mA)
Überprüfe Kommunikation zwischen 4501 / 4116 NO.CO Verbindungsfehler
Überprüfe ob Eingangssignal an Eingangskonfiguration passt IN.ER 1) Fehlerniv. im Eingang
Überprüfe ob Konfiguration im 4501 Speicher an 4116 passt TY.ER Konfiguration ist nicht 4116
! Fehleranzeige im Display blinkt einmal pro Sekunde. Der Hilfetext erklärt den Fehler.
1) Um das Gerät zurückzusetzen, muss die Versorgungsspannung kurz unterbrochen werden.
ANSCHLÜSSE
Eingänge:
Ausgänge:
Versorgung:
Spannung, 1 V Spannung, 10 VStrom Relais
WTH, 3- / 4-LeiterWTH, 2-Leiter
Widerstand,
2-Leiter
Widerstand,
3- / 4-Leiter
Potentiometer
Strom2-Draht-Umformer
Spannung
TE, interner
Temperatur-Fühler
*TE, CJC-
Anschlussklemme
*Bitte die CJC-Anschlussklemme Typ
5910 separat bestellen!
