9. DISPOSITIVOS DE SEGURIDAD
La unidad posee los dispositivos de seguridad que se ilustran a continuación:
- Protecciones del esmeril: reparan al operador contra las eventuales partes del
esmeril que se puedan desprender durante las operaciones de esmerilado.
Estas protecciones siempre tienen que estar montadas cuando se utiliza la
máquina.
Controle siempre que las protecciones estén en un perfecto estado y bien montadas.
Loseventualesdañosy/osurascomprometenlaseguridaddeloperador.
- Interruptor: la máquina posee un interruptor de seguridad con bobina de desen-
ganche. En caso de una interrupción improvisa de la tensión de alimentación, el
interruptor se desactiva autónomamente desconectando la máquina. Si hubiera
una improvisa contratensión, la máquina no arrancará. Para hacer funcionar de
nuevo a la máquina será necesario accionar nuevamente el interruptor.
- Pulsante de seguridad: sirve para bloquear el brazo en una posición totalmente
levantada.
Cuando se suelta el pulsante, el brazo queda bloqueado. Esta condición es nece-
saria para las operaciones de regulación de los ángulos de esmerilado, cambio y
avivado del esmeril.
Cuando se presiona el pulsante, el brazo queda libre. Esta condición es necesaria
para las operaciones de esmerilado.
Si durante el trabajo, el brazo se libera repentinamente, el pulsador se pone en
funcionamiento y lo bloquea en posición levantada.
10. DESTINO PARA EL USO
Esta unidad es una esmeriladora eléctrica para cadenas de corte y se utiliza en las
motosierras.
- Utilice la unidad solamente para los tipos de cadena indicados en la Tabla con los
datos técnicos.
- No utilice la unidad come cortador o para esmerilador de objetos que no sean las
cadenas prescriptas.
- Fije bien la unidad en el banco o en la pared.
- La unidad no está destinada para ser utilizada en ambientes corrosivos o
explosivos.
- Cualquier otro uso será considerado como impropio.
El Fabricante no se puede considerar responsable ante los eventuales daños que
deriven del uso impropio o equivocado.
11. DESEMBALAJE
La esmeriladora se suministra parcialmente desmontada.
12. DOTACIÓN DE BASE (FIG.2)
1 - base 13 - arandela para tornillo M10
2 - grupo brazo-motor 14 - manopla detención brazo
3 - manual de instrucciones 15 - tuercaM10jaciónbrazo
4 - comprobante de control 16 - empuñadura
6 - esmeril Ø 145x3.2x22.2 19 - plantilla esmerilado
7 - esmeril Ø 145x4.7x22.2 20 - avivaesmeril
8 - esmeril Ø 145x6x22.2 21 - llave hexagonal 4 mm
12 - tornilloM10x40jaciónbrazo 22 - llave hexagonal 5 mm
13. CONTROL DEL ESMERIL
Mantengaelesmerillevantadamedianteeloriciocentral.Golpeesuavementecon
un objeto metálico el borde del esmeril . Si se emite un sonido no metálico
pero amortiguado, el esmeril puede estar dañado: ¡no la utilice!
14. INSTALACIÓN
ATENCIÓN
Asegúrese que la máquina nosejealaalturadelosojosdeloperador.Seaconseja
el montaje a una altura máxima de aproximadamente 1,2-1,3 m del piso.
Lamáquinasepuedejaraunbancoobienalapared.
14.1 FIJACIÓN AL BANCO
-  utilice 2 tornillos M8 con arandelas y tuercas (material
noprovisto),introdúzcalosenlosoriciosdejaciónF4.Presteatencióndurantela
colocacióndelabasesobrelasuperciedetrabajo,sigaeldetalledelagura.
- parajarelbrazo-motoralabase,introduzcaeltornillo
V5enelrespectivooricioF5.Enlaparteposterior,introduzcalaarandelaR5y
enrosque la manopla M5.
14.2 FIJACIÓN EN LA PARED
-   utilice dos tarugos con los respectivos tornillos y
arandelas(materialnoprovisto),introdúzcalosenlosoriciosdejaciónF6.
- parajarelbrazo-motoralabase,introduzcaeltornillo
V5enelrespectivooricioF5.Enlaparteposterior,introduzcalaarandelaR5y
enrosque la tuerca D5.
14.3 FIJACIÓN DE LA EMPUÑADURA (FIG.7)
- Enrosque completamente la empuñadura I7 en el tornillo V7.
15. INFORMACIONES SOBRE LA CADENA
Es necesario controlar toda la cadena antes del esmerilado para asegurarse su
buen estado.
 
1 parte superior 1 eslabón de conexión
2 ángulo de corte superior 2 diente izquierdo
3 ángulo de corte lateral 3 diente derecho
4 cavidad esmerilado 4 eslabón motriz (de arrastre)
5 delimitador de profundidad 5 remache
6 punta
7 talón
8 oricioremache
16. IDENTIFICACIÓN DE LA CADENA
- Antes de efectuar el esmerilado, se necesita saber el tipo de cadena y los res-
pectivos ángulos de regulación. Estas características se encuentran en el manual
de instrucciones de la motosierra sobre la cual está montada la cadena o en el
embalaje de la cadena.
- Generalmente,sobreeleslabóndearrastre,seencuentraelcódigodeidenticación
de la cadena.
- Laidenticacióndelacadenatambiénsepuederealizarmedianteunamedición
con instrumentos o sea, utilizando plantilla y calibre.
- AlnaldeestemanualestálaTABLALISTADODELASCADENAS.

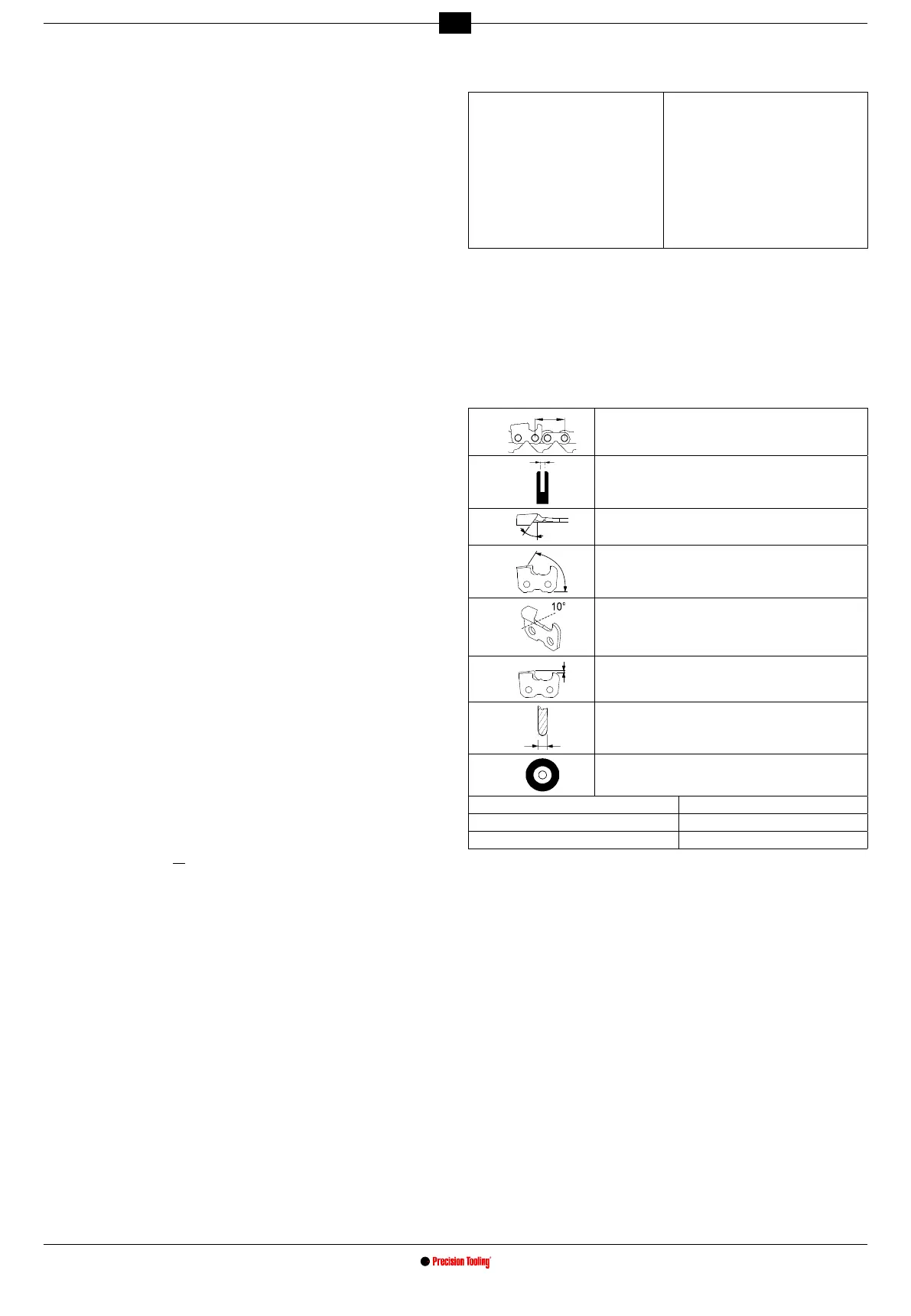

Las columnas de esta Tabla contienen los siguientes datos:
A
÷ 2
paso de la cadena
B
anchura del eslabón de arrastre
C
ángulo de esmerilado superior (rotación morsa)
D
ángulo de corte (rotación brazo)
E
ángulo bajo (inclinación morsa)
F
profundidad delimitador
G
espesor esmeril
H
código esmeril
I códigos cadenas Oregon N códigos cadenas Carlton
L códigos cadenas Windsor O códigos cadenas Stihl
M códigos cadenas SARP P códigos cadenas EM
16.1 MEDICIÓN CON INSTRUMENTOS (FIG.13)
a - utilizando la forma adecuada, establezca la profundidad del delimitador.
b - acercando la plantilla sobre este lado, establezca el PASO de la cadena.
c - acercando la plantilla sobre este lado, se puede establecer la longitud del
diente.
d - la anchura del eslabón de arrastre, se puede medir mediante un instrumento
adecuado (por ejemplo: calibre).
17. ADVERTENCIAS SOBRE EL ESMERIL
- utilice el esmeril apto para el tipo de cadena a esmerilar, consulte la Tabla de las
cadenas adjunta en el fondo del manual.
- nointroduzcaconfuerzaunesmerilenelcubonimodiqueeldiámetrodeloricio
de centrado. Evite utilizar esmeriles que no se adapten perfectamente.
- para el montaje del esmeril, utilice solamente cubo y brida limpios y sin dañar.
- controle que las dimensiones de los diámetros externos del cubo y de la brida sean
idénticos.
18. MONTAJE DEL ESMERIL
- AojeeltornilloV10ygirelaprotecciónP10.
- Desmonte el tornillo V8 y la brida F8, que están en el cubo .
- Elija el esmeril según el tipo de cadena que quiere esmerilar (columna H en la
Tabla de las cadenas).
- Introduzca y centre perfectamente el esmeril en la respectiva sede del cubo 
15).
- Introduzca la brida F8 y enrosque el tornillo V8.
