9. EQUIPAMENTOS DE SEGURANÇA
O aparelho é dotado dos equipamentos de segurança apresentados a seguir:
- Proteções da mó: protegem o operador de eventuais partes de mó que possam
soltar-se durante as operações de amoladura.
Essas proteções devem ser sempre montadas quando se utiliza a máquina.
 Veriquesemprequeasproteçõesestejamemperfeitoestadoebemmontadas.
Eventuais danos e/ou rachaduras prejudicam a segurança do operador.
- Interruptor: a máquina é dotada de um interruptor de segurança com bobina
de desligamento. Em caso de interrupção repentina da tensão de alimentação,
o interruptor desativa-se autonomamente desligando a máquina. Caso haja um
retorno repentino da tensão, a máquina não se reativa. para recolocar a máquina
em funcionamento, será necessário acionar novamente o interruptor.
- Botão de segurança: serve para bloquear o braço em posição completamente
levantada.
Quando o botão é solto, o braço é bloqueado. Essa condição é necessária para as
operaçõesderegulaçãodeângulosdeamoladura,substituiçãoereticaçãodamó.
Quando o botão é pressionado, o braço é liberado. Essa condição é necessária
paraasoperaçõesdeaação.
Se durante o trabalho o braço é solto repentinamente, o botão entra em função e
o bloqueia em posição levantada.
10. DESIGNAÇÃO DE USO
Esteaparelhoéumamáquinaaadoraelétricaparacorrentesdecorteutilizadas
em motoserras.
- Utilize o aparelho exclusivamente para os tipos de corrente apresentados na tabela
dos dados técnicos.
- Não use o aparelho como cortador ou para amolar objetos que não sejam as cor-
rentes prescritas.
- Fixe solidamente o aparelho na bancada ou na parede.
- O aparelho não é destinado a ser utilizado em presença de atmosferas corrosivas
ou explosivas.
- Qualquer outro uso deverá ser considerado impróprio.
O Fabricante não pode ser considerado responsável por eventuais danos ocasionados
por usos impróprios ou errados.
11. DESEMBALAGEM
Aaadoraéfornecidaparcialmentemontada.
12. DOTAÇÃO DE BASE (FIG.2)
1 - unidade de base 13 - arruela para parafuso M10
2 - grupo braço-motor 14 - manopla regulação braço
3 - manual de instrução 15 - porcaM10xaçãobraço
4 - cartãodevericação 16 - punho
6 - mó Ø 145x3.2x22.2 19 - matrizparaaação
7 - mó Ø 145x3.2x22.2 20 - reticadordemó
8 - mó Ø 145x6x22.2 21 - chave Allen mm 4
12 - parafusoM10x40xaçãobraço 22 - chave Allen mm 5
13. VERIFICAÇÃO DA MÓ
Mantenha a mó suspensa através do furo central. Bata delicadamente a borda da
mó com um objeto metálico . Se for emitido um som não metálico, mas surdo,
amópodeestardanicada:não a utilize!
14. INSTALAÇÃO
ATENÇÃO
Certique-sedequeamáquinanãosejaxadanaalturadosolhosdooperador.
Recomenda-se a montagem a uma altura máxima de aproximadamente 1,2-1,3 m
do chão.
Amáquinapodeserxadaembancadaouemparede.
14.1 FIXAÇÃO EM BANCADA
-  utilize 2 parafusos M8 com as arruelas e as
porcas(materialnãoemdotação),inseridosnosfurosdexaçãoF4.Presteatenção
ao posicionar a unidade de base sobre o plano de trabalho, como mostrado no
detalhe.
- paraxarobraço-motoràunidadedebase,introduza
o parafuso V5 no furo apropriado F5. Na parte posterior, introduza a arruela R5 e
parafuse a manopla M5.
14.2 FIXAÇÃO NA PAREDE
- utilize dois chumbadores com os respectivos
parafusoscomarruelas(materialnãoemdotação).InseridosnosfurosdexaçãoF6.
- paraxarobraço-motoràunidadedebase,introduza
o parafuso V5 no furo apropriado F5. Na parte posterior, introduza a arruela R5 e
parafuse a porca D5.
14.3 FIXAÇÃO DO PUNHO (FIG.7)
- Parafuse completamente o punho I7 no parafuso V7.
15. INFORMAÇÕES SOBRE A CORRENTE
Acorrentedevesercompletamenteinspecionadaantesdaaaçãoparacerticar-se
do seu bom estado.
 
1 parte superior 1 malha de ligação
2 ângulo de corte superior 2 dente esquerdo
3 ângulo de corte lateral 3 dente direito
4 cavidadeaação 4 malha motriz (de arrasto)
5 delimitador de profundidade 5 rebite
6 ponta
7 talão
8 furo rebite
16. IDENTIFICAÇÃO DA CORRENTE
- Antesdeprocederàaação,énecessárioconhecerotipodecorrenteeosrelativos
ângulos de regulação. Essas características encontram-se no manual de instruções
da motoserra na qual é montada a corrente ou na embalagem da corrente.
- Emgeral,namalhadearrasto,encontra-seocódigodeidenticaçãodacorrente.
- Aidenticaçãodacorrentepodetambémocorrerpormeiodelevantamentocom
instrumentos, utilizando-se matriz e paquímetro.
- Nonaldestemanual,encontra-seaTABELALISTACORRENTES.

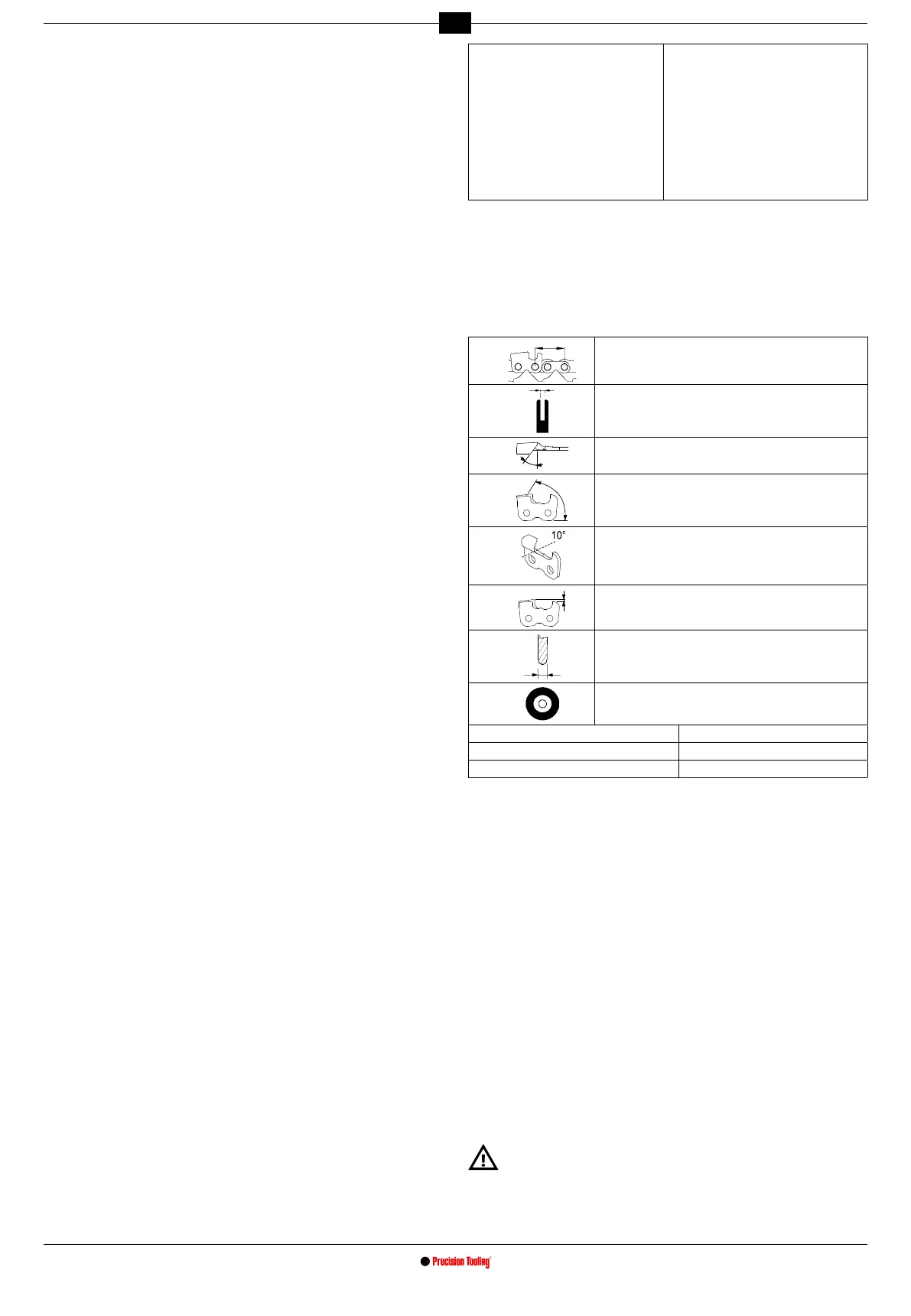

As colunas dessa tabela, apresentam os seguintes dados:
A
÷ 2
passo da corrente
B
largura da malha de arrasto
C
ângulodeaaçãosuperior(rotaçãotorno)
D
ângulo de corte (rotação braço)
E
ângulo baixo (inclinação torno)
F
profundidade delimitador
G
espessura mó
H
código mó
I códigos correntes Oregon N códigos correntes Carlton
L códigos correntes Windsor O códigos correntes Stihl
M códigos correntes SARP P códigos correntes EM
16.1 LEVANTAMENTO COM INSTRUMENTOS (FIG.13)
a-utilizandooperladequado,estabeleçaaprofundidadedodelimitador.
b - aproximando a matriz desse lado, estabeleça o PASSO da corrente.
c - aproximando a matriz desse lado, é possível estabelecer o comprimento do dente.
d - A largura da malha de arrasto pode ser obtida por meio de um instrumento apro-
priado (p. ex. paquímetro).
17. ADVERTÊNCIAS SOBRE A MÓ
- utilizeamolaadequadaaotipodecorrenteaaar,consultandoatabelacorrentes
anexadanonaldestelivreto.
- nãointroduzacomforçaumamónocubonemmodiqueodiâmetrodofurode
centragem. Evite utilizar mós que não se adaptem perfeitamente.
- para amontagem damó, utilize exclusivamentecubo e angelimpos e não
danicados.
- certique-sedequeasdimensõesdosdiâmetrosexternosdocuboedaange
sejam idênticos.
18. MONTAGEM DA MÓ
- Solte o parafuso V10 e gire a proteção P10 .
- DesmonteoparafusoV8eaangeF8,queseencontramnocubo
- Escolhaamócomunidadedebasenotipodecorrentequesequeraar(coluna
H na tabela das correntes).
- Insira e centralize perfeitamente a mó na sede apropriada no cubo .
- InsiraaangeF8eaperteoparafusoV8.


Umamóinstaladacomangesmuitoapertadaspodequebrar-sedurante
o funcionamento, colocando o operador em perigo. Para evitar esse risco,
aperte o parafuso M6x25 a 7 Nm (sepossível,veriqueessedadocomuma
chave dinamométrica).
- Feche de novo a proteção P10 e aperte o relativo parafuso V10. Durante essas
operações, preste atenção para não apertar excessivamente os parafusos, para
não rachar as proteções.
