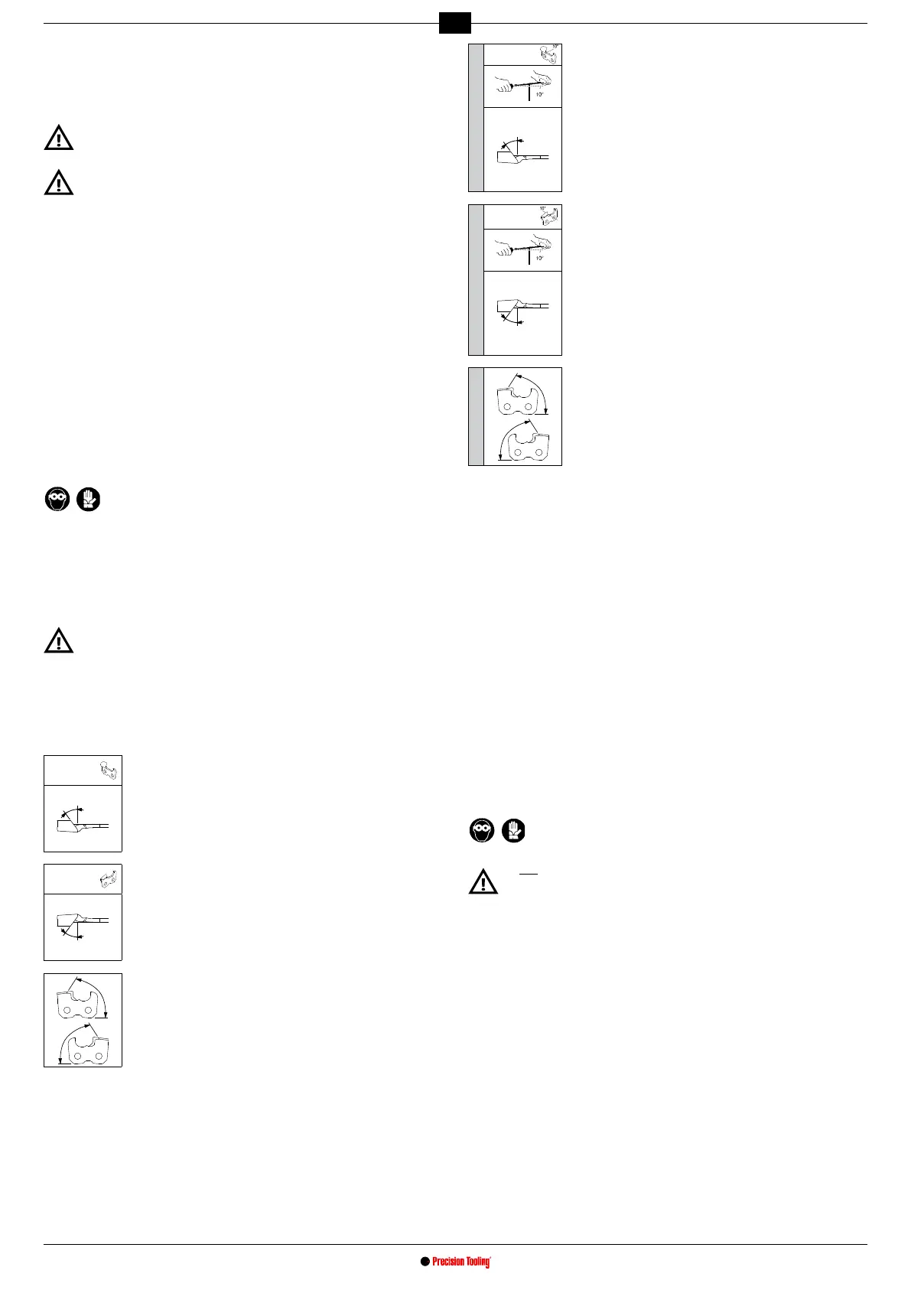

19
PT
19. VERIFICAÇÃO DA MONTAGEM DA MÓ
- coloque-seaoladodamó,ligueaaadoraeveriquevisualmentequeamolanão
oscile nem lateralmente, nem transversalmente provocando vibrações anômalas.
- seissoocorrer,pareimediatamenteamáquinaeveriqueseamontagemdamola
foi feita corretamente. Se necessário, substitua a mó com uma outra original.
Teste sempre uma recém-montada em velocidade de exercício pelo
menos um minuto antes de proceder à amoladura, mantendo-se afastado e
vericandoqueoutraspessoasnãoseaproximemdoaparelho.
20. LIGAÇÃO ELÉTRICA
- Veriquequeaalimentaçãodainstalaçãoelétricaestejaemconformidadecomos
valores colocados na placa dos dados técnicos.
- A tensão de alimentação não deve diferir da colocada na placa, de ±5%.
- A ligação à rede elétrica deve ser preparada segundo as normas vigentes no país
onde o aparelho for utilizado.
- A tomada de corrente utilizada para o aparelho deve ser dotada de condutor de
terra, de adequado fusível e deve ser protegida por magnetotérmico diferencial de
sensibilidade não superior a 30 mA.
21. COLOCAÇÃO EM FUNCIONAMENTO
- Bloqueie o braço em posição completamente levantada (o botão de segurança deve
estar solto).
- Introduza o plugue do cabo de alimentação na tomada de corrente.
22. VERIFICAÇÃO DO PERFIL DA
- Comamáquinadesligadaveriqueoperldamócomoaadequadamatriz;
senecessário,restabeleçaoperlcorretoreticandoamó.
23. RETIFICAÇÃO DA MÓ
Use os equipamentos de proteção individual.
- Ligueaaadoralevandoointerruptoràposição“1”.
- No momento da colocação em funcionamento, acende-se a lâmpada que ilumina
azonadeaação.
- Realizeoretoquedoperldamócomoreticadordemó,trabalhandosempre
comextremacautela,segurando-ocomasduasmãoscompegadarmeeecaz

- Pare amáquina everique depois coma matriz, aexatidão doperl obtido
.
O contato com a que gira em alta velocidade pode provocar queimaduras
e abrasões.
24. REGULAÇÃO DA AFIADORA
24.1 ÂNGULOS DE AFIAÇÃO
- Depoisdeterestabelecidootipodecorrentequeseiráaar,identiqueosângulos
de regulação (torno e braço) na tabela correntes (colunas C/D/E).
dente
DIREITO
24.2 REGULAÇÃO DO ÂNGULO DE AFIAÇÃO SUPERIOR
(FIG.20-21)
- Solte a manopla M20.
- Gire o torno em sentido horário.
- Posicione a referência “0” do torno, em correspondência com
o ângulo desejado.
- Aparafuse novamente a manopla M20.
dente
ESQUERDO
24.3 REGULAÇÃO DO ÂNGULO DE AFIAÇÃO SUPERIOR
(FIG.20-22)
- Solte a manopla M20.
- Gire o torno em sentido anti-horário.
- Posicione a referência “0” do torno, em correspondência com o
ângulo desejado.
- Aparafuse novamente a manopla M20.
24.4 REGULAÇÃO DO ÂNGULO DE CORTE (FIG.23)
(dentes direitos e esquerdos)
- Solte a manopla posterior M23 e gire o braço para a direita.
Posicione a referência “0”, em correspondência com o ângulo
desejado.
- Aparafuse novamente a manopla M23.
24.5 ÂNGULOS DE AFIAÇÃO PARA CORRENTES COM “DOWN ANGLE”
- Identiqueosângulosderegulaçãocomoilustradoanteriormente.
- Reguleumaoutraposiçãodeaação:oângulobaixo.Paraidenticarquaiscorrentes
precisam dessa regulação, reporte-se à coluna E na tabela correntes.
Down Angle
dente
DIREITO
24.6 REGULAÇÃO ÂNGULO BAIXO (FIG.25)
- Solte a manopla M20.
- Movimente completamente o torno para o interior, fazendo
coincidir a referência de esquerda com a situada abaixo.
24.7 REGULAÇÃO DO ÂNGULO DE AFIAÇÃO
SUPERIOR (FIG.26)
- Gire o torno em sentido horário.
- Posicione a referência “DOWN 10” (da direita) do torno, em
correspondência com o ângulo desejado.
- Aparafuse novamente a manopla M20.
Down Angle
dente
ESQUERDO
24.8 REGULAÇÃO DO ÂNGULO BAIXO (FIG.27)
- Solte a manopla M20.
- Movimente completamente o torno para si (operador), fazendo
coincidir a referência da direita com a situada abaixo.
24.9 REGULAÇÃO DO ÂNGULO DE AFIAÇÃO
SUPERIOR (FIG.28)
- Gire o torno em sentido anti-horário.
- Posicione a referência “DOWN 10” (da esquerda) do torno,
em correspondência com o ângulo desejado.
- Aparafuse novamente a manopla M20.
Down Angle
24.10 REGULAÇÃO DO ÂNGULO DE CORTE (FIG.24)
(dentes direitos e esquerdos)
- Solte a manopla posterior M23 e gire o braço para a di-
reita. Posicione a referência DOWN 10 sobre o ângulo
desejado.
- Aparafuse novamente a manopla M23.
24.11 REGULAÇÃO DO BATENTE DA CORRENTE (FIG.29)
- Insira a corrente no torno.
- Faça o dente encostar no batente da corrente A29.
- Atue no puxador P29 para posicionar corretamente o bloqueador A 29 em relação
ao dente.
24.12 POSICIONAMENTO DO DENTE
- Aperte o botão de segurança P17, para desbloquear o braço 
- Leveamósobreodenteaaar,puxandoobraçoparabaixo.
- Atue no puxador P30, para mover a corrente, de modo que o talhante do dente
toque a . Durante essa operação a corrente deve deslizar livremente
sobre o torno, mas sem folga.
- Nesse ponto, levante o braço e atarraxe o puxador P30, para avançar ainda mais
odenteaaar.
Esse avanço corresponde à quantidade de material que será retirada do pró-
prio dente.
Maior é o desgaste do dente, e maior deverá ser esse avanço. Ao contrário, para
dentes pouco desgastados, basta uma extração mínima.
- AtuenopuxadorP31,pararegularaprofundidadedaaaçãododente.Amódeve
tocar verticalmente o fundo do dente .
- Quando encontrar a posição exata do dente, aperte a alça de parada da corrente
M32 
PuxandoaalçaM32parasi,épossívelreposicioná-lademodoafacilitaraaação.
25. ADVERTÊNCIAS PARA A AFIAÇÃO
- Durante a operação use os equipamentos de proteção individual.
- Todas as regulações devem ser feitas com o motor desligado e com a
não em movimento.
- Em caso dechoques oubatidasacidentais namó durante aaação,
siga os procedimentos indicados no parágrafo ADVERTÊNCIA SOBRE
A MÓ.
- Érecomendávellimparacorrenteantesdesubmetê-laàaação.
- Paranãocarregarexcessivamenteomotoreparanãodanicarosdentesdacor-
rente, retire quantidades mínimas de material e não se detenha por muito tempo
sobre o mesmo dente para não correr o risco de queimar o cortante
-Aetodososdentesdomesmoladoedepois,regulandootornocomoindicado
nosparágrafosanteriores,aeosdentesdoladooposto.
-Duranteaaaçãonãouselíquidosrefrigerantes.
26. AFIAÇÃO DA CORRENTE
- Veriqueque a alçade apertoda morsa M32esteja atarraxada, ea corrente
parada.
- Ligue a máquina por meio do interruptor I33, aperte o botão P17 para desbloquear
obraçoerealizaraaaçãododenteabaixandoobraço-motor.
- Apósaaação,levanteobraçoesolteaalçaM32.
- Façaacorrentedeslizarparaafrenteparaposicionaropróximodenteaaar.
- ApertenovamenteaalçaM32efaçanovamenteaaação.
