22
DE
9. SICHERHEITSVORRICHTUNGEN
DasGerät ist mitden nachfolgendaufgeführtenSicherheitsvorrichtungen
ausgestattet:
- Schleifscheibenschutz: Schützt denBediener vor sicheventuell während des
Schleifvorgangs ablösenden Schleifscheibenteilen.
 DieseSchutzvorrichtungenmüssenimmermontiertsein,wenndasGerätverwendet
wird.
Immer sicherstellen, dass die Schutzvorrichtungen in perfektem Zustand und korrekt
angebracht sind. Eventuelle Beschädigungen und/oder Risse beeinträchtigen die
Sicherheit des Anwenders.
- Schalter: Das Gerät ist mit einem Sicherheitsschalter mit Auslösespule ausge-
stattet. Bei plötzlicher Unterbrechung der Stromversorgung schaltet der Schalter
sich automatisch aus und trennt das Gerät von der Stromversorgung. Bei ebenso
plötzlicher Wiederherstellung der Stromversorgung läuft das Gerät deshalb nicht
an. Zum Wiedereinschalten des Geräts der Schalter erneut zu betätigen.
- Sicherheitstaste: Dient zum Sperren des Arms in vollständig hochgefahrener
Stellung.
Bei Loslassen der Taste ist der Arm gesperrt. Dieser Zustand ist zum Einstellen der
Schleifwinkel, zum Auswechseln und Abrichten der Schleifscheibe notwendig.
 BeigedrückterTasteist derArm frei.Dieser Zustandist zur Durchführungdes
Schleifvorgangs notwendig.
Wenn der Arm während der Arbeit abrupt losgelassen wird, spricht die Taste an und
sperrt den Arm in hochgefahrener Position.
10. BESTIMMUNGSZWECK
DiesesGerätisteineelektrischeSchleifmaschinefürMotorsägeketten.
- Dieses Gerät ausschließlich zum Schleifen der in der Tabelle mit den technischen
DatenaufgeführtenKettentypenverwenden.
- Das Gerät nicht als Trennschleifer oder zum Schleifen von anderen Gegenständen
als die angegebenen Ketten verwenden.
- Das Gerät stabil und sicher an der Werkbank oder an der Wand befestigen.
- Das Gerätist nichtfür denEinsatzin korrosiver oder explosiverUmgebung
bestimmt.
- Jeder andere Gebrauch ist als unsachgemäß und unzulässig zu betrachten.
DerHerstellerhaftetnichtfüreventuelleSchäden,dieaufeinenunsachgemäßenoder
falschenGebrauchzurückzuführensind.
11. AUSPACKEN
Die Schleifmaschine wird teilweise zusammengebaut geliefert.
12. GRUNDAUSSTATTUNG (ABB.2)
1 - Sockel 13 - UnterlegscheibefürSchraubeM10
2 - Arm-Motor-Einheit 14 - Armsperrknopf
3 - Bedienungsanleitung 15 - Mutter M10 Armbefestigung
4 - Prüfschein 16 - Griff
6 - Schleifscheibe Ø 145x3.2x22.2 19 - Schleifschablone
7 - Schleifscheibe Ø 145x4.7x22.2 20 - Schleifscheibenabrichter
8 - Schleifscheibe Ø 145x6x22.2 21 - Sechskantschlüsselmm4
12 - Schraube M10x40 Armbefestigung 22 - Sechskantschlüsselmm5
13. SCHLEIFSCHEIBENKONTROLLE
Die Schleifscheibe an der mittleren Öffnung festhalten. Leicht mit einem
Metallgegenstand an den Schleifscheibenrand schlagen (Abb.3). Wenn ein nicht
metallischer, sondern dumpfer Klang vernommen wird, könnte die Schleifscheibe
beschädigt sein und sollte nicht verwendet werden!
14. INSTALLATION
ACHTUNG
Sicherstellen, dass die Maschine nicht auf der Höhe der Augen des Bedieners
befestigt wird. Es wird die Installation in einer Höhe von zirka 1,2-1,3 m vom Boden
empfohlen.
Die Maschine kann an der Werkbank oder an der Wand befestigt werden.
14.1 BEFESTIGUNG AN DER WERKBANK
- Befestigung des Sockels (Abb.4): 2 Schrauben M8 mit Unterlegscheiben und
Muttern (nicht beigestellt) in die Befestigungsbohrungen F4 einsetzen. Darauf
achten,dassderSockelaufeinerebenenArbeitsächeangebrachtwird,wieauf
der Abbildung detailliert dargestellt ist.
- Montage des Arms (Abb.5): Zum Befestigen der Arm-Motor-Einheit am Sockel
dieSchraubeV5 indie spezielle Bohrung F5einsetzen.Ander Rückseite die
Unterlegscheibe R5 anbringen und den Drehknopf M5 festschrauben.
14.2 BEFESTIGUNG AN DER WAND
- Befestigung des Untergestells (Abb.6): ZweiDübel mit entsprechenden
Unterlegscheiben (nicht beigestellt) in die Befestigungsbohrungen F6 einsetzen
und festschrauben
- Montage des Arms (Abb.5): Zum Befestigen der Arm-Motor-Einheit am Sockel
dieSchraubeV5 indie spezielle Bohrung F5einsetzen.Ander Rückseite die
Unterlegscheibe R5 anbringen und die Mutter D5 festschrauben.
14.3 BEFESTIGUNG DES GRIFFS (ABB.7)
- Den Griff I7 bis zum Anschlag auf die Schraube V7 schrauben.
15. ANGABEN BEZÜGLICH DER KETTE
Die Kette muss vor dem Schleifen sorgfältig untersucht werden, um sicherzustellen,
dass sie in einwandfreiem Zustand ist.
(Abb.11) Die verschiedenen Teile des
Zahns sind:
(Abb.12) Die verschiedenen Teile der
Kette sind:
1 Oberteil 1 Verbindungsglied
2 Unterer Schneidewinkel 2 Linker Zahn
3 Seitlicher Schneidewinkel 3 Rechter Zahn
4 Schleifschlitz 4 Antriebsglied (Schleppen)
5 Tiefenbegrenzer 5 Niet
6 Spitze
7 Ferse
8 Nietbohrung
16. IDENTIFIZIERUNG DER KETTE
- VordemSchleifenistzuüberprüfen,umwelchenKettentypessichhandelt.Auch
dieentsprechendenEinstellwinkelmüssenbekanntsein.DieseEigenschaftensind
in den Bedienungsanleitungen der Motorsäge, mit der die Kette verwendet wird,
oder in der Kettenverpackung angegeben.
- Normalerweise ist auf dem Schleppglied der Identifizierungscode der Kette
angegeben.
- Die Kette kann auch mittels Geräten unter Anwendung von Schablone und Lehre
identiziertwerden.
- Auf den letzten Seiten dieser Bedienungsanleitungen befindet sich die
KETTENVERZEICHNISTABELLE.

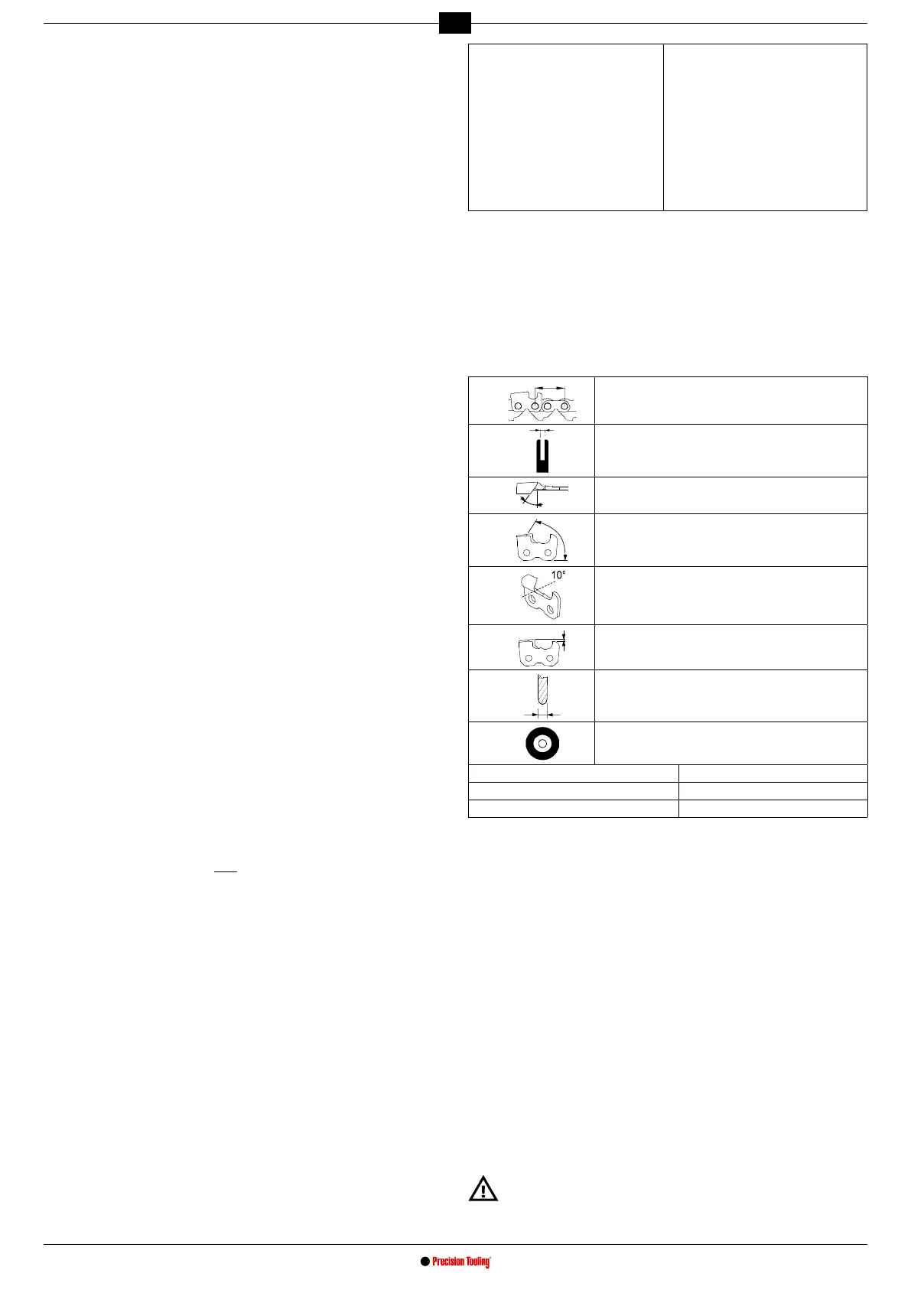

 IndenSpaltendieserTabellesindfolgendeAngabenaufgeführt:
A
÷ 2
Kettenteilung
B
Breite des Schleppglieds
C
Oberer Schleifwinkel (Zwingendrehung)
D
Schneidewinkel (Armdrehung)
E
Tiefer Winkel (Zwingenneigung)
F
Begrenzertiefe
G
Schleifscheibendicke
H
Schleifscheibencode
I Codes Oregon-Ketten N Codes Carlton-Ketten
L Codes Windsor-Ketten O Codes Stihl-Ketten
M Codes SARP-Ketten P Codes EM-Ketten
16.1 KETTENIDENTIFIZIERUNG MIT GERÄTEN (ABB.13)
a - Mit der geeigneten Schablone die Begrenzertiefe bestimmen.
b - Die Schablone an diese Seite anlegen und die KETTENTEILUNG bestimmen.
c - Die Schablone an diese Seite anlegen und die Zahnlänge bestimmen.
d - Die Breite des Schleppglieds kann mit einem geeigneten Messgerät (z.B. Lehre)
bestimmt werden.
17. WICHTIGE HINWEISE BEZÜGLICH DER SCHLEIFSCHEIBE
- DiefürdenzuschleifendenKettentypgeeigneteSchleifscheibeverwenden;dazu
die Kettentabelle am Ende dieser Bedienungsanleitungen nachschlagen.
- Die Schleifscheibe nicht unter Krafteinwirkung an der Nabe anbringen und den
Durchmesser der Zentrierungsöffnung nicht ändern. Keine Schleifscheiben ver-
wenden, die nicht perfekt passen.
- Zum Montieren der Schleifscheibe ausschließlich saubere und unbeschädigte Naben
und Flansche verwenden.
- Sicherstellen, dass die Außendurchmesser von Nabe und Flansch identisch sind.
18. MONTAGE DER SCHLEIFSCHEIBE
- Die Schraube V10 lockern und den Schutz P10 drehen (Abb.8).
- Die Schraube V8 und den Flansch F8 von der Nabe abschrauben (Abb.8).
- Die Schleifscheibe auf der Basis des zu schleifenden Kettentyps auswählen (Spalte
H in der Kettentabelle).
- Die Schleifscheibe an der Nabe anbringen und perfekt zentrieren (Abb.14-15).
- Den Flansch F8 anbringen und die Schraube V8 festziehen (Abb.14).

Abb.15-16 dargestellt ausgerichtet wird.
Eine Schleifscheibe mit zu stark festgezogenem Flansch kann während des
Betriebs zerbrechen, was den Bediener gefährden kann. Zum Verhindern die-
ser Gefahr ist die Schraube M6x25 mit 7 Nm festzuziehen (das Anzugsmoment
möglichstmiteinemMomentenschlüsselüberprüfen).
